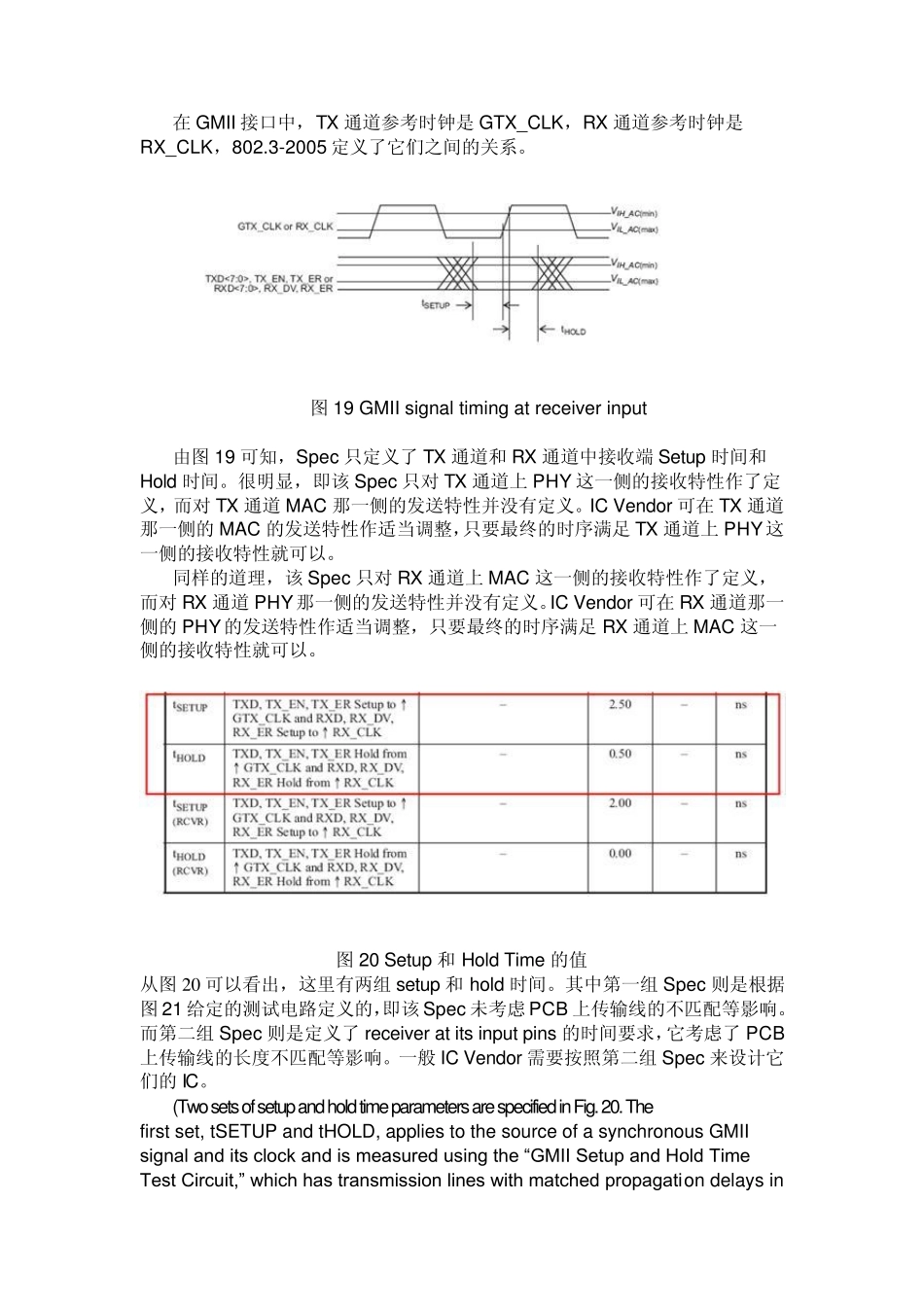

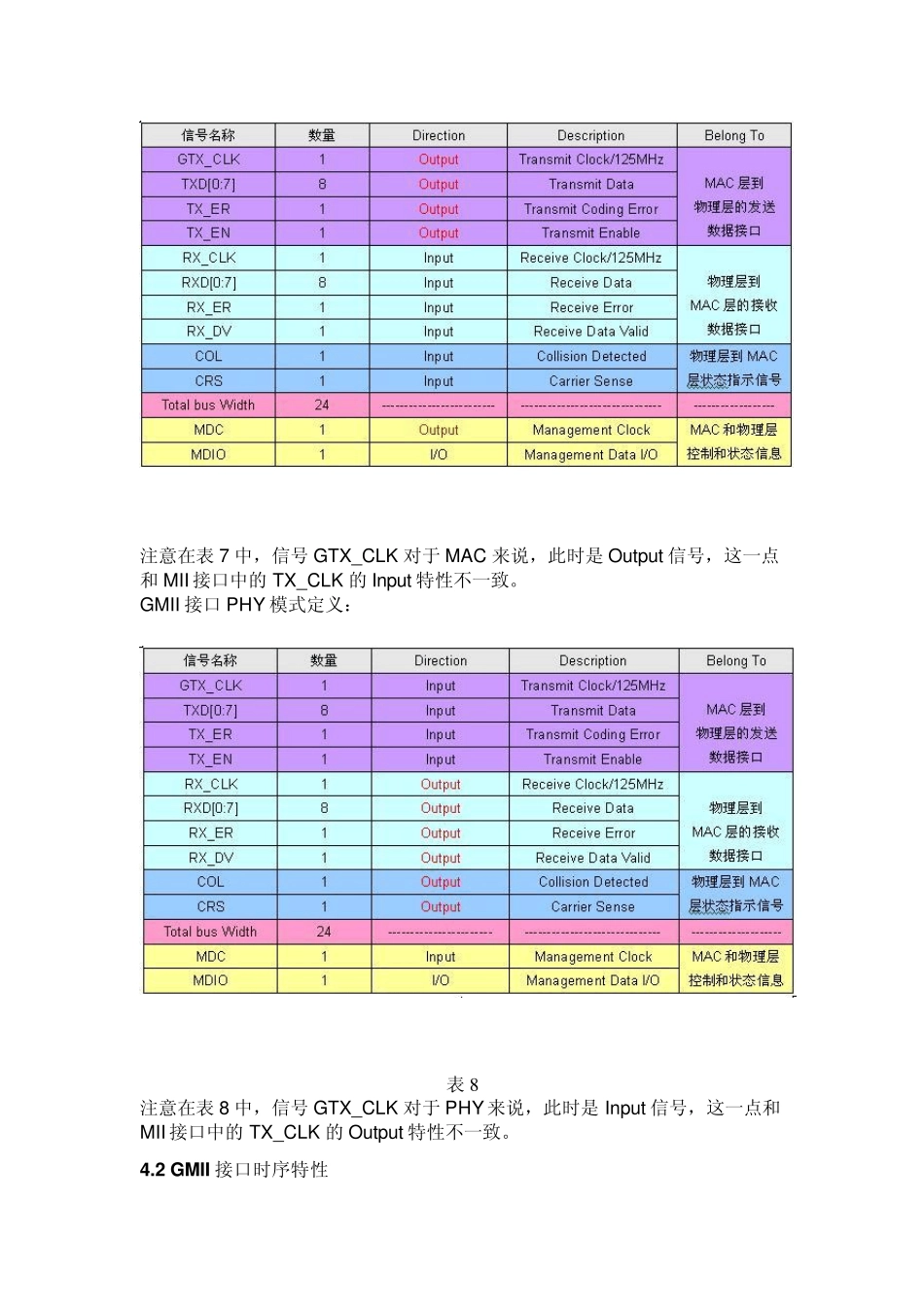

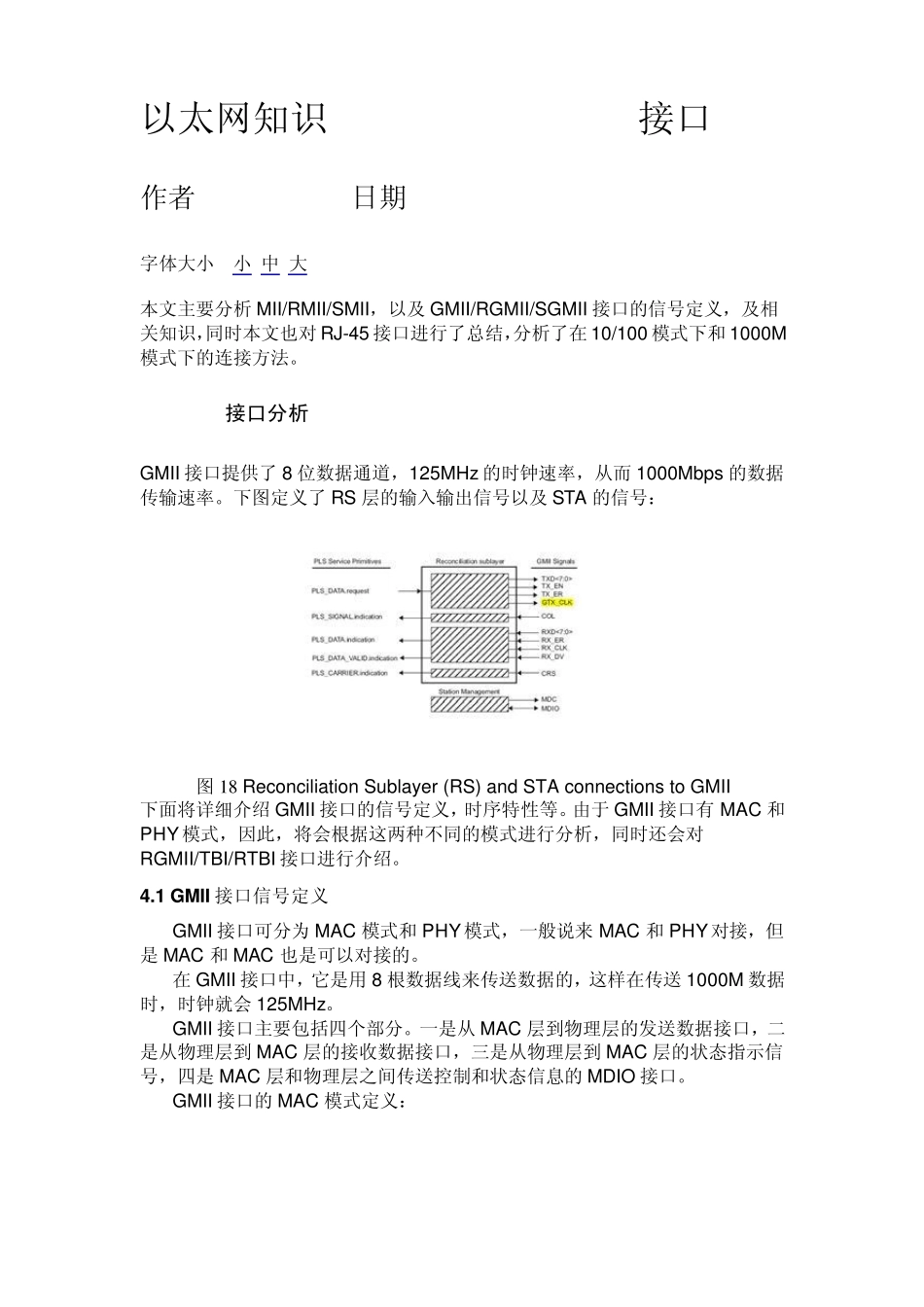

以太网知识(3)-GMII / RGMII接口 作者:luqiliang 日期:2010-5-11 13:24:45 字体大小: 小 中 大 本文主要分析MII/RMII/SMII，以及GMII/RGMII/SGMII 接口的信号定义，及相关知识，同时本文也对RJ-45 接口进行了总结，分析了在10/100 模式下和1000M模式下的连接方法。 4. GMII 接口分析 GMII 接口提供了8 位数据通道，125MHz的时钟速率，从而 1000Mbps 的数据传输速率。下图定义了RS 层的输入输出信号以及STA 的信号： 图 1 8 Reconciliation Sublayer (RS) and STA connections to GMII 下面将详细介绍 GMII 接口的信号定义，时序特性等。由于 GMII 接口有 MAC 和PHY模式，因此，将会根据这两种不同的模式进行分析，同时还会对RGMII/TBI/RTBI 接口进行介绍。 4.1 GM II 接口信号定义 GMII 接口可分为 MAC 模式和PHY模式，一般说来 MAC 和PHY对接，但是 MAC 和MAC 也是可以对接的。 在GMII 接口中，它是用 8 根数据线来传送数据的，这样在传送 1000M 数据时，时钟就会 125MHz。 GMII 接口主要包括四个部分。一是从 MAC 层到物理层的发送数据接口，二是从物理层到 MAC 层的接收数据接口，三是从物理层到 MAC 层的状态指示信号，四是 MAC 层和物理层之间传送控制和状态信息的MDIO 接口。 GMII 接口的MAC 模式定义： 注意在表7 中，信号GTX_CLK 对于MAC 来说，此时是Ou tpu t 信号，这一点和MII 接口中的TX_CLK 的Inpu t 特性不一致。 GMII 接口PHY 模式定义： 表8 注意在表8 中，信号GTX_CLK 对于PHY 来说，此时是Inpu t 信号，这一点和MII 接口中的TX_CLK 的Ou tpu t 特性不一致。 4.2 GM II 接口时序特性 在GMII 接口中，TX 通道参考时钟是GTX_CLK，RX 通道参考时钟是RX_CLK，802.3-2005 定义了它们之间的关系。 图 19 GMII signal timing at receiver input 由图 19 可知，Spec 只定义了TX 通道和 RX 通道中接收端 Setup 时间和Hold 时间。很明显，即该 Spec 只对 TX 通道上 PHY 这一侧的接收特性作了定义，而对 TX 通道MAC 那一侧的发送特性并没有定义。IC Vendor 可在TX 通道那一侧的MAC 的发送特性作适当调整，只要最终的时序满足 TX 通道上 PHY 这一侧的接收特性就可以。 同样的道理，该 Spec 只对 RX 通道上 MAC 这一侧的接收特性作了定义，而对 RX 通道PHY 那一侧的发送特性并...
