GMII复合风管施工工法

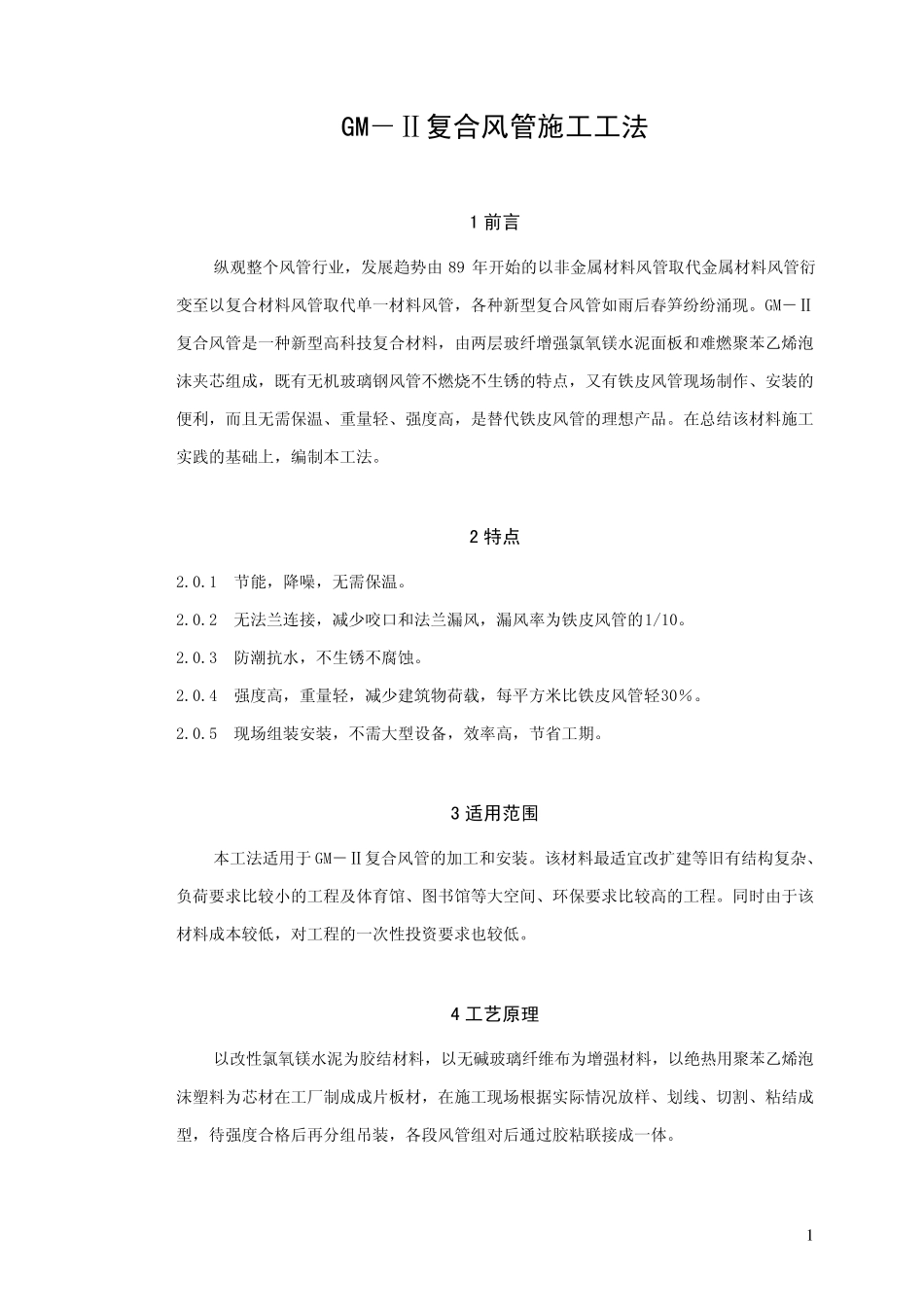

GM－Ⅱ复合风管施工工法 1 前言 纵观整个风管行业，发展趋势由89 年开始的以非金属材料风管取代金属材料风管衍变至以复合材料风管取代单一材料风管，各种新型复合风管如雨后春笋纷纷涌现。GM－Ⅱ复合风管是一种新型高科技复合材料，由两层玻纤增强氯氧镁水泥面板和难燃聚苯乙烯泡沫夹芯组成，既有无机玻璃钢风管不燃烧不生锈的特点，又有铁皮风管现场制作、安装的便利，而且无需保温、重量轻、强度高，是替代铁皮风管的理想产品。在总结该材料施工实践的基础上，编制本工法。 2 特点 2.0.1 节能，降噪，无需保温。 2.0.2 无法兰连接，减少咬口和法兰漏风，漏风率为铁皮风管的1/10。 2.0.3 防潮抗水，不生锈不腐蚀。 2.0.4 强度高，重量轻，减少建筑物荷载，每平方米比铁皮风管轻30％。 2.0.5 现场组装安装，不需大型设 备 ，效 率高，节省 工期 。 3 适用范围 本工法适 用 于 GM－Ⅱ复合风管的加 工和安装。该材料最 适 宜 改 扩 建等 旧 有结构 复杂 、负 荷要 求 比较 小 的工程 及 体 育 馆 、图 书 馆 等 大空 间 、环 保要 求 比较 高的工程 。同 时 由于 该材料成本较 低 ，对 工程 的一次 性 投 资 要 求 也 较 低 。 4 工艺原理 以改 性 氯氧镁水泥为胶 结材料，以无碱 玻璃纤维 布 为增强材料，以绝 热 用 聚苯乙烯泡沫塑 料为芯材在工厂 制成成片 板材，在施工现场根 据 实际 情 况 放 样 、划 线 、切 割 、粘 结成型，待 强度合格 后再 分 组吊 装，各段 风管组对 后通 过 胶 粘 联 接成一体 。 15 工艺流程及操作要求 5.1 工艺流程 5.2 操作要点 5.2.1 施工准备 根据施工现场情况及设计图纸，画出风管加工草图。 5.2.2 板材切割 直管采用平台切割，变径、三通、弯头等异径管件板材采用手提切割机。 切割时，切割线平直，板对角线长度误差小于5mm。梯阶线、切割线与板面成90°。 风管左右板与上下板粘接处切割成台阶形。台阶线的深度15mm。分别见图5.2.2-1、5.2.2-2。 图5.2.2-1 风管上下、左右板拼装示意图 图5.2.2-2 风管上下、左右板拼装照片实例 5.2.3 风管制作 1 专用胶的配制 专用胶由氯化镁、氧化镁粉剂与卤水液剂两部分组成。液剂是由卤片按照说明书现场配置。粉剂与液剂的重量比为 5∶3。专用胶采用电动搅拌机拌和，不宜过稠，以流动为宜。 22 直管制作 1）首先用刮刀将侧面...
