GQZ球型支座设计参数表

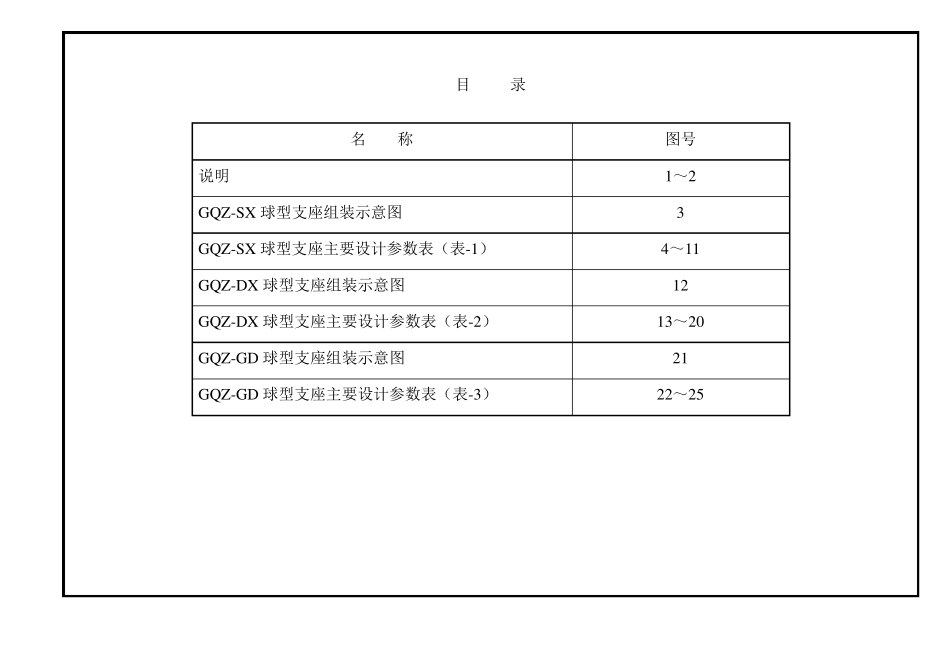

GQZ系列 桥 梁 球 型 支 座 设 计 参 数 表 设计承载力：1000～60000kN (执行标准GB/T17955-2009) 目 录 名 称 图号 说明 1～2 GQZ-SX 球型支座组装示意图 3 GQZ-SX 球型支座主要设计参数表（表-1） 4～11 GQZ-DX 球型支座组装示意图 12 GQZ-DX 球型支座主要设计参数表（表-2） 13～20 GQZ-GD 球型支座组装示意图 21 GQZ-GD 球型支座主要设计参数表（表-3） 22～25 说 明 一、本GQZ系列《桥梁球型支座设计参数表》系与国标《桥梁球型支座》GB/T17955-2009 配套产品，本参数表供生产厂家发布GQZ系列产品信息使用，以方便桥梁设计人员选型。 二、GQZ系列支座的代号举例： θ表示支座设计转角为0.03 rad E 表示支座设计纵向位移为±100mm e 表示支座横向位移为±40mm 使用性能分类为SX 表示双向活动支座 表示支座代号GQZ 及承载力为10000kN，写作：GQZ-10000SX/E±100/e±40/θ= 0.03 本例表示GQZ 系列桥梁球型支座承载力为10000kN，纵向位移±100mm，横向位移±40mm，转角为0.03rad 的双向活动球形支座。 三、GQZ系列支座的主要技术性能 1、支座竖向承载力分为30 级，1000、1500、2000、2500、3000、3500、4000、4500、5000、6000、7000、8000、9000、10000、12500、15000、17500、20000、22500、25000、27500、30000、32500、35000、37500、40000、45000、50000、55000、60000kN。 2、支座设计转角θ分为0.02、0.03、0.04、0.05、0.06rad 五级。 3、支座设计位移量： 纵向位移：1000~4500kN， E1=±50、E2 =±100、E3 =±150mm； 5000~17500kN， E1 =±100、E2 =±150、E3 =±200mm； 中交公路规划设计院有限公司 名称 说 明 图号 1 GQZ-10000 SX E=±100 e=±40 θ= 0.03 20000~37500kN，E1 =±150、E2 =±200、E3 =±250mm； 40000~60000kN，E1 =±200、E2 =±250、E3 =±300mm。 横向位移：SX（双向活动支座），1000～9000kN，e=±20mm， 10000～60000kN，e=±40mm DX（单向活动支座）e=±3mm。 支座纵向、横向位移量还可根据实际需要进行调整。 4、支座可承受的水平力：单向活动支座（DX）及固定支座（GD）在非滑移方向的水平力均不小于支座设计承载力的 10%。 四、GQZ系列支座安装： 1、采用本系列支座时，安装支座的垫石混凝土强度等级不得低于 C40 级。 2、安装支座处应设置支座垫石，垫石尺寸应按局部承压计算，其长度、宽度比支...
