GSM呼叫流程

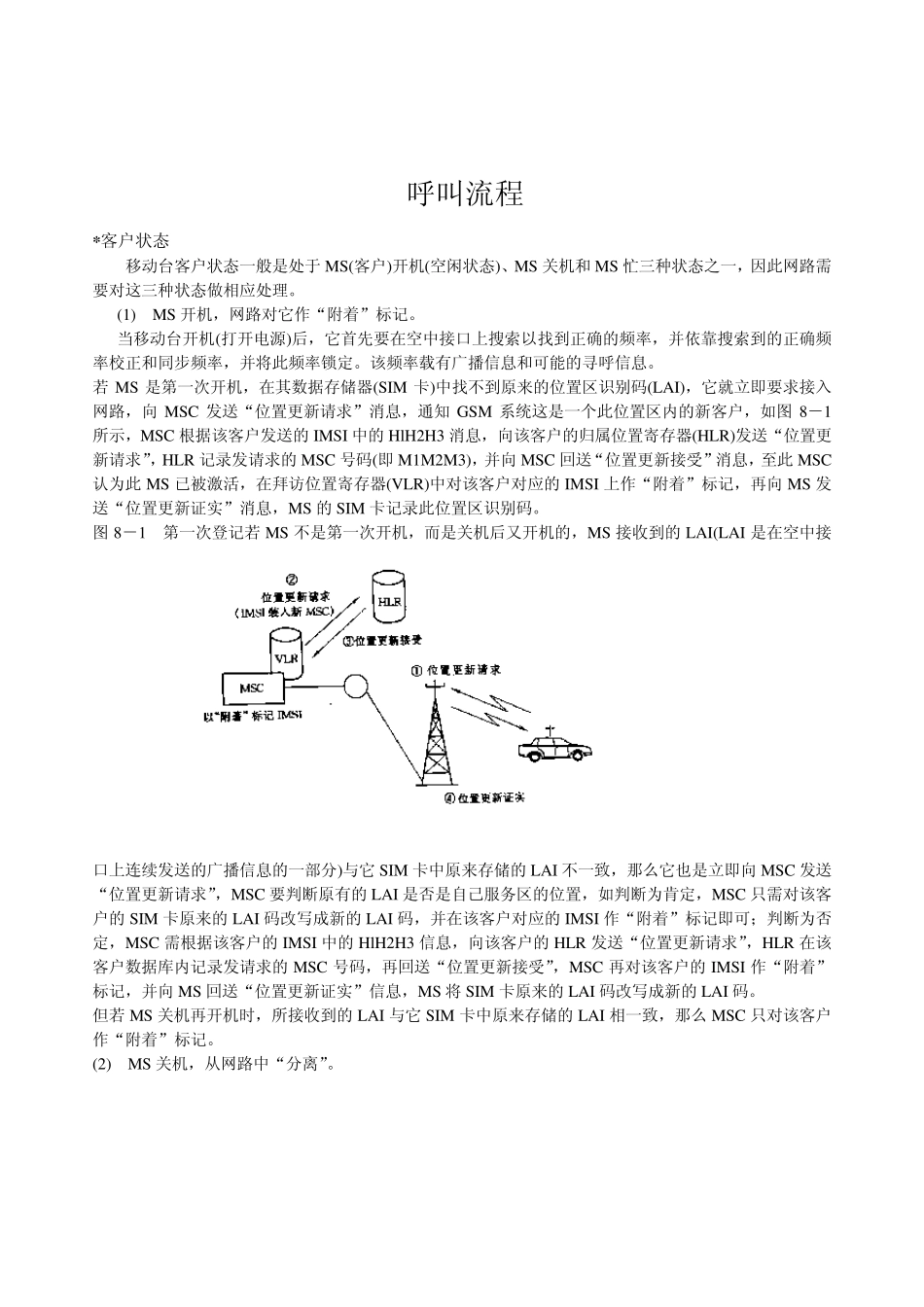

GSM呼叫流程_第1页
1/15

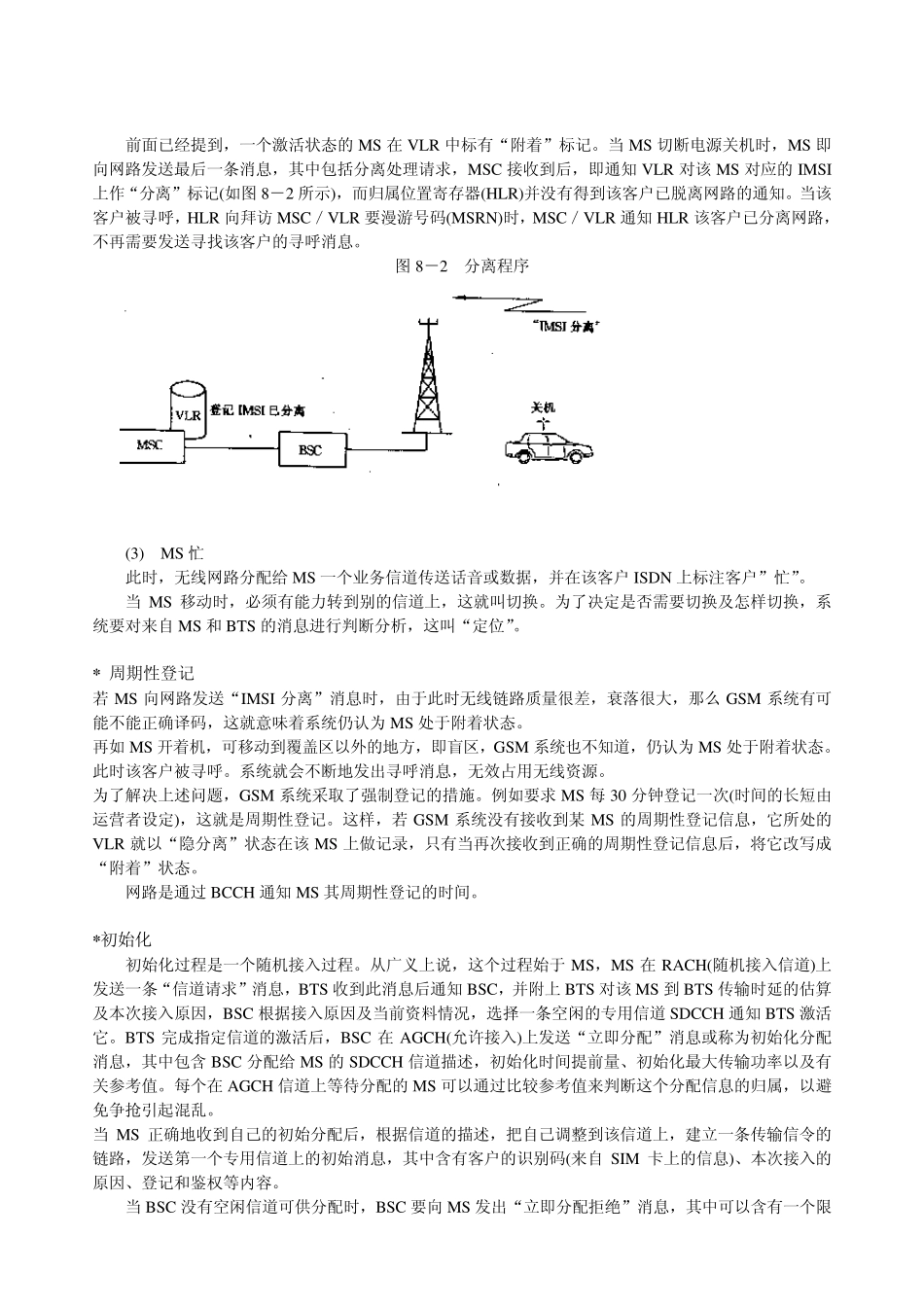

GSM呼叫流程_第2页
2/15

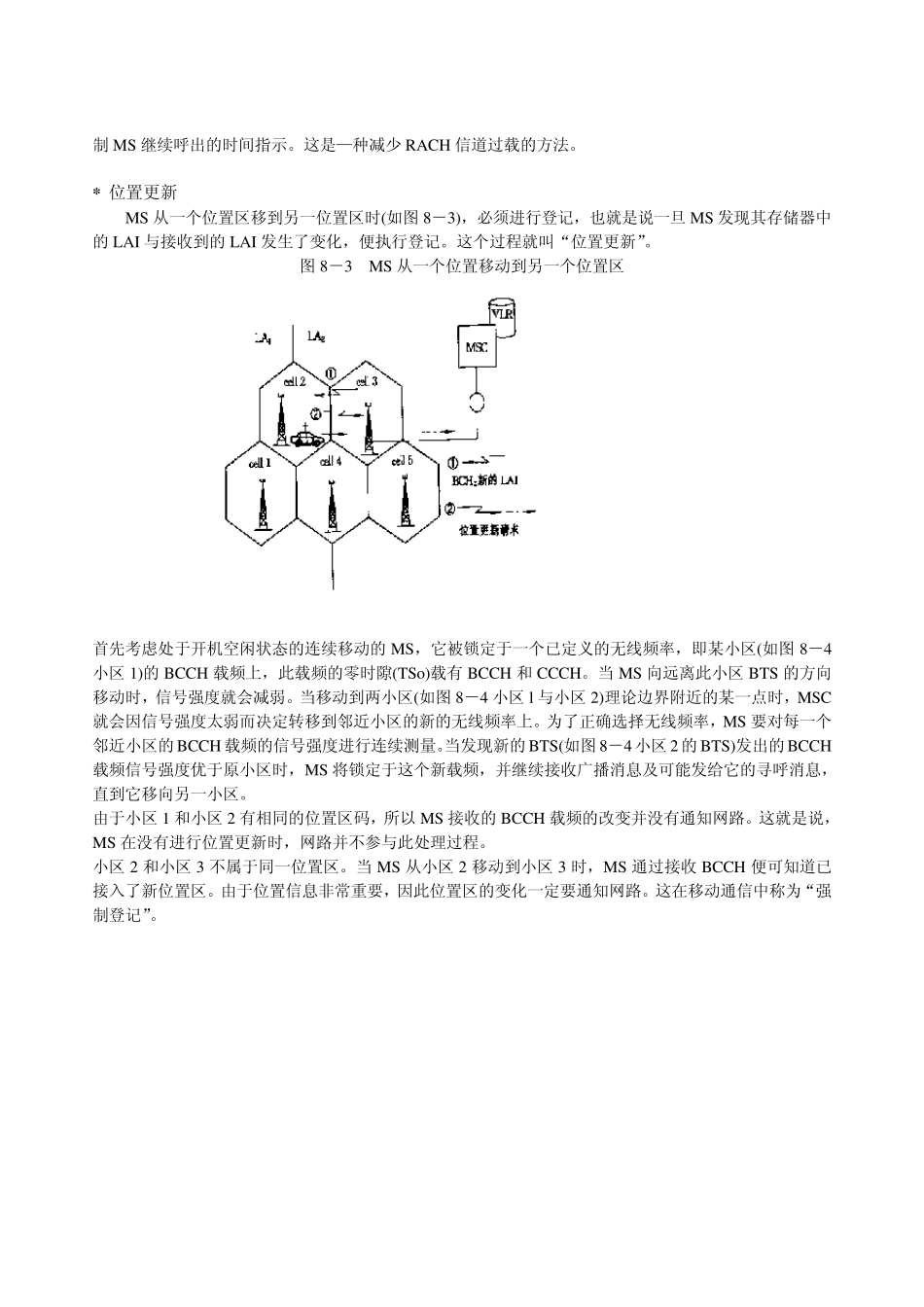

GSM呼叫流程_第3页
3/15
呼叫流程 * 客户状态 移动台客户状态一般是处于MS(客户)开机(空闲状态)、MS 关机和MS 忙三种状态之一,因此网路需要对这三种状态做相应处理。 (1) MS 开机,网路对它作“附着”标记。 当移动台开机(打开电源)后,它首先要在空中接口上搜索以找到正确的频率,并依靠搜索到的正确频率校正和同步频率,并将此频率锁定。该频率载有广播信息和可能的寻呼信息。 若 MS 是第一次开机,在其数据存储器(SIM 卡)中找不到原来的位置区识别码(LAI),它就立即要求接入网路,向 MSC 发送“位置更新请求”消息,通知 GSM 系统这是一个此位置区内的新客户,如图 8-1所示,MSC 根据该客户发送的 IMSI 中的 HlH2H3 消息,向该客户的归属位置寄存器(HLR)发送“位置更新请求”,HLR 记录发请求的 MSC 号码(即 M1M2M3),并向 MSC 回送“位置更新接受”消息,至此MSC认为此MS 已被激活,在拜访位置寄存器(VLR)中对该客户对应的 IMSI 上作“附着”标记,再向 MS 发送“位置更新证实”消息,MS 的 SIM 卡记录此位置区识别码。 图 8-1 第一次登记若 MS 不是第一次开机,而是关机后又开机的,MS 接收到的 LAI(LAI 是在空中接口上连续发送的广播信息的一部分)与它SIM 卡中原来存储的 LAI 不一致,那么它也是立即向 MSC 发送“位置更新请求”,MSC 要判断原有的 LAI 是否是自己服务区的位置,如判断为肯定,MSC 只需对该客户的 SIM 卡原来的 LAI 码改写成新的 LAI 码,并在该客户对应的 IMSI 作“附着”标记即可;判断为否定,MSC 需根据该客户的 IMSI 中的 HlH2H3 信息,向该客户的 HLR 发送“位置更新请求”,HLR 在该客户数据库内记录发请求的 MSC 号码,再回送“位置更新接受”,MSC 再对该客户的 IMSI 作“附着”标记,并向 MS 回送“位置更新证实”信息,MS 将 SIM 卡原来的 LAI 码改写成新的 LAI 码。 但若 MS 关机再开机时,所接收到的 LAI 与它SIM 卡中原来存储的 LAI 相一致,那么 MSC 只对该客户作“附着”标记。 (2) MS 关机,从网路中“分离”。 前面已经提到,一个激活状态的MS 在VLR 中标有“附着”标记。当 MS 切断电源关机时,MS 即向网路发送最后一条消息,其中包括分离处理请求,MSC 接收到后,即通知 VLR 对该 MS 对应的IMSI上作“分离”标记(如图 8-2 所示),而归属位置寄存器(HLR)并没有得到该客户已脱离网路的通知。当该客户被寻呼...
