GTA型全自动枕式包装机

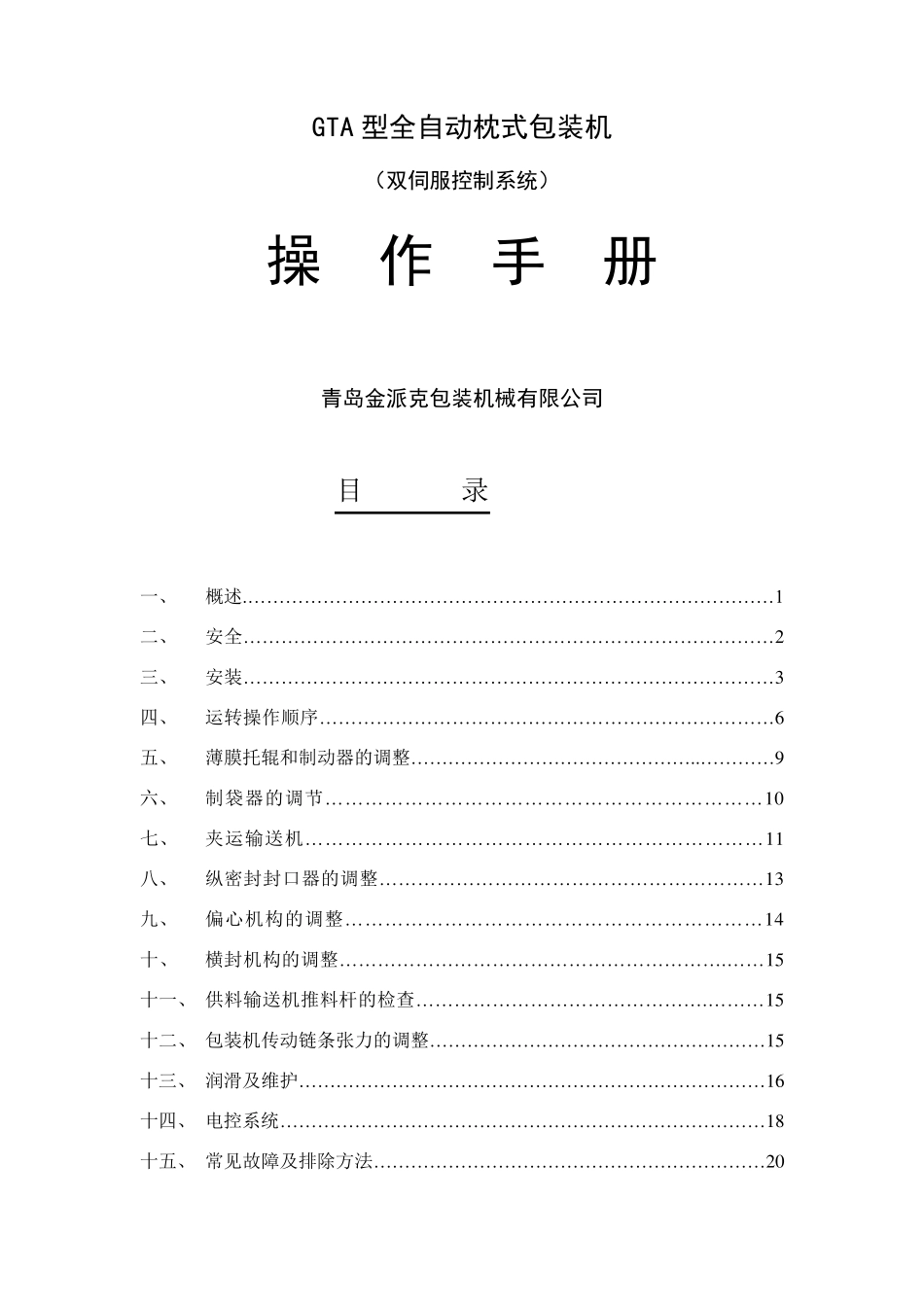

GTA 型全自动枕式包装机 （双伺服控制系统） 操 作 手 册 青岛金派克包装机械有限公司 目 录 一、 概述.… … … … … … … … … … … … … … … … … … … … … … … … … … … … 1 二、 安全… … … … … … … … … … … … … … … … … … … … … … … … … … … … 2 三、 安装… … … … … … … … … … … … … … … … … … … … … … … … … … … … 3 四、 运转操作顺序… … … … … … … … … … … … … … … … … … … … … … … … 6 五、 薄膜托辊和制动器的调整… … … … … … … … … … … … … … … ..… … … … 9 六、 制袋器的调节… … … … … … … … … … … … … … … … … … … … … … 1 0 七、 夹运输送机… … … … … … … … … … … … … … … … … … … … … … … 1 1 八、 纵密封封口器的调整… … … … … … … … … … … … … … … … … … … … 1 3 九、 偏心机构的调整… … … … … … … … … … … … … … … … … … … … … 1 4 十、 横封机构的调整… … … … … … … … … … … … … … … … … … … … .… … 1 5 十一、 供料输送机推料杆的检查… … … … … … … … … … … … … … … .… … … 1 5 十二、 包装机传动链条张力的调整… … … … … … … … … … … … … … … … … … 1 5 十三、 润滑及维护… … … … … … … … … … … … … … … … … … … … … … … … … 1 6 十四、 电控系统… … … … … … … … … … … … … … … … … … … … … … … … … … 1 8 十五、 常见故障及排除方法… … … … … … … … … … … … … … … … … … … … … 2 0 十六 附录 1、电器分布示意图 2、电气原理图 一、概述 本机系新一代多功能包装机械，主要电器采用日本原装零部件。高科技伺服驱动系统在本机的应用，使机电一...
