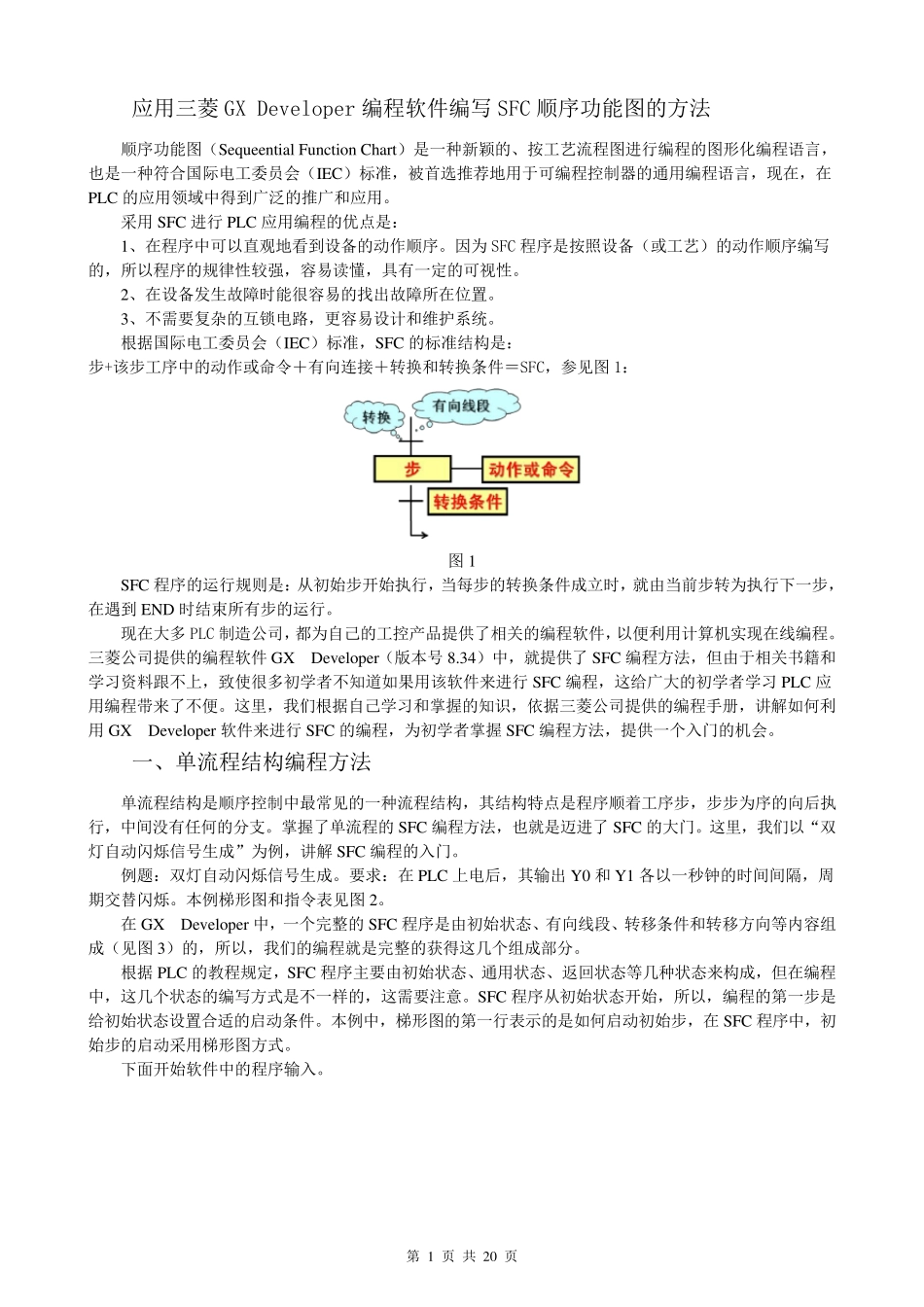

第 1 页 共 20 页 应 用 三 菱 GX Developer 编 程 软 件 编 写 SFC 顺 序 功 能 图 的 方 法 顺 序 功 能 图 （ Sequ eential Fu nction Chart） 是 一 种 新 颖 的 、 按 工 艺 流 程 图 进 行 编 程 的 图 形 化 编 程 语 言 ，也 是 一 种 符 合 国 际 电 工 委 员 会 （ IEC） 标 准 ， 被 首 选 推 荐 地 用 于 可 编 程 控 制 器 的 通 用 编 程 语 言 ， 现 在 ， 在PLC 的 应 用 领 域 中 得 到 广 泛 的 推 广 和 应 用 。 采 用 SFC 进 行 PLC 应 用 编 程 的 优 点 是 ： 1、 在 程 序 中 可 以 直 观 地 看 到 设 备 的 动 作 顺 序 。 因 为 SFC 程 序 是 按 照 设 备 （ 或 工 艺 ） 的 动 作 顺 序 编 写的 ， 所 以 程 序 的 规 律 性 较 强 ， 容 易 读 懂 ， 具 有 一 定 的 可 视 性 。 2、 在 设 备 发 生 故 障 时 能 很 容 易 的 找 出 故 障 所 在 位 置 。 3、 不 需 要 复 杂 的 互 锁 电 路 ， 更 容 易 设 计 和 维 护 系 统 。 根 据国 际 电 工 委 员 会 （ IEC） 标 准 ， SFC 的 标 准 结构是 ： 步+该步工 序 中 的 动 作 或 命令＋有 向连接＋转换和 转换条件 ＝SFC， 参见图 1： 图 1 SFC 程 序 的 运行 规 则是 ： 从初始步开始执行 ， 当每步的 转换条件 成立时 ， 就由当前步转为 执行 下一 步，在 遇到 END 时 结束所 有 步的 运行 。 现 在 大多PLC 制 造公司， 都为 自己的 工 控 产品提供了相关的 编 程 软 件 ， 以 便利用 计 算机实现 在 线编 程 。三 菱 公司提供的 编 程 软 件 GX Dev eloper（ 版本号8.34） 中 ， 就提供了SFC 编 程 方 法 ， 但由于 相关书籍和学习资料跟不 上， 致使很 多初学者不 知道如果用 该软 件 来进 行 SFC 编 程 ， 这给广 大的 初学者学习PLC 应用 编 程 带来了不 便。 这里， 我们根 据自己学习和 掌握的 知识， 依据三 菱 公司提供的 编 程 手册， 讲解如何利用 GX Dev eloper 软 件 来进 行 SFC 的 编 程 ， 为 初学者掌握SFC 编 程...
