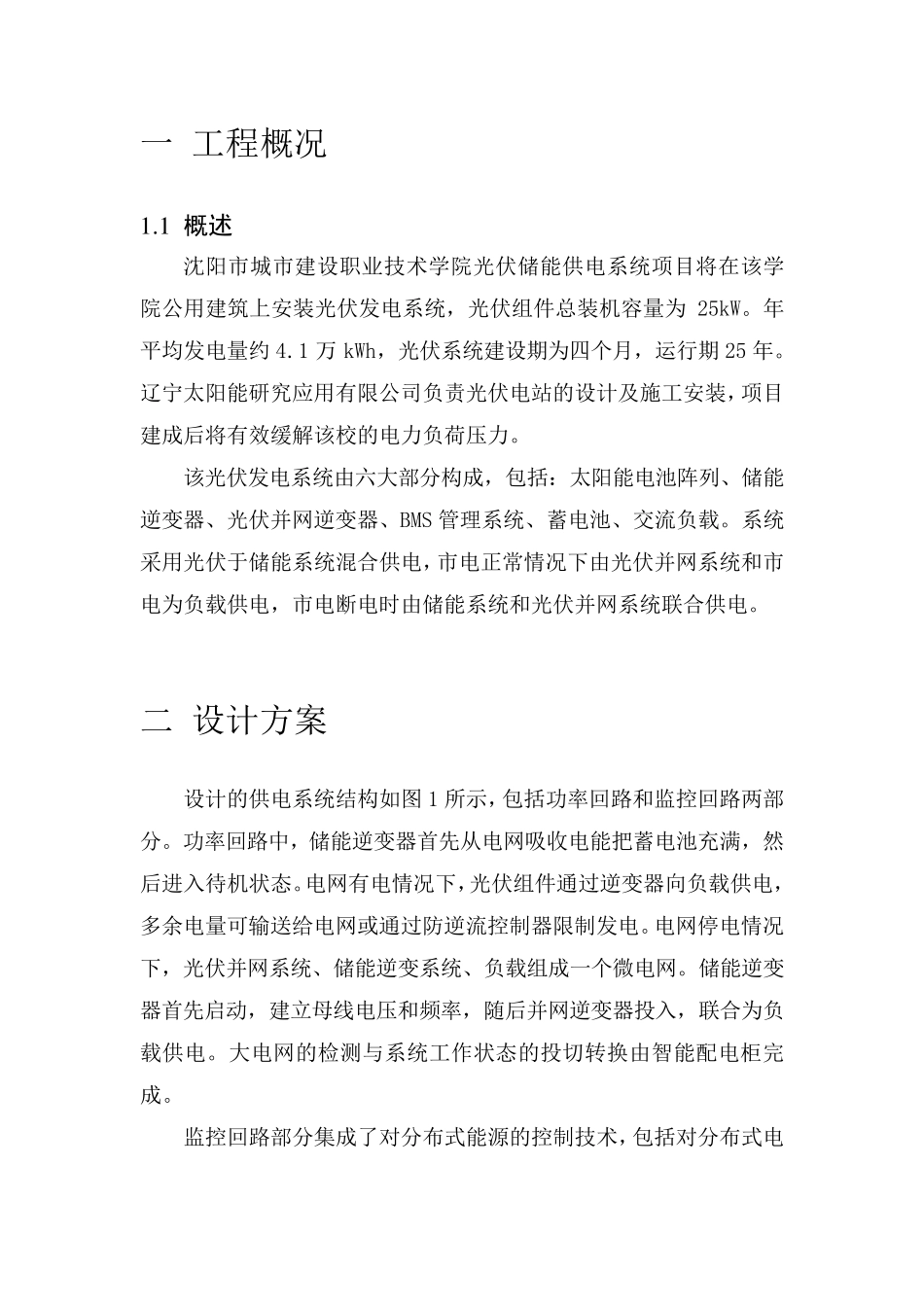

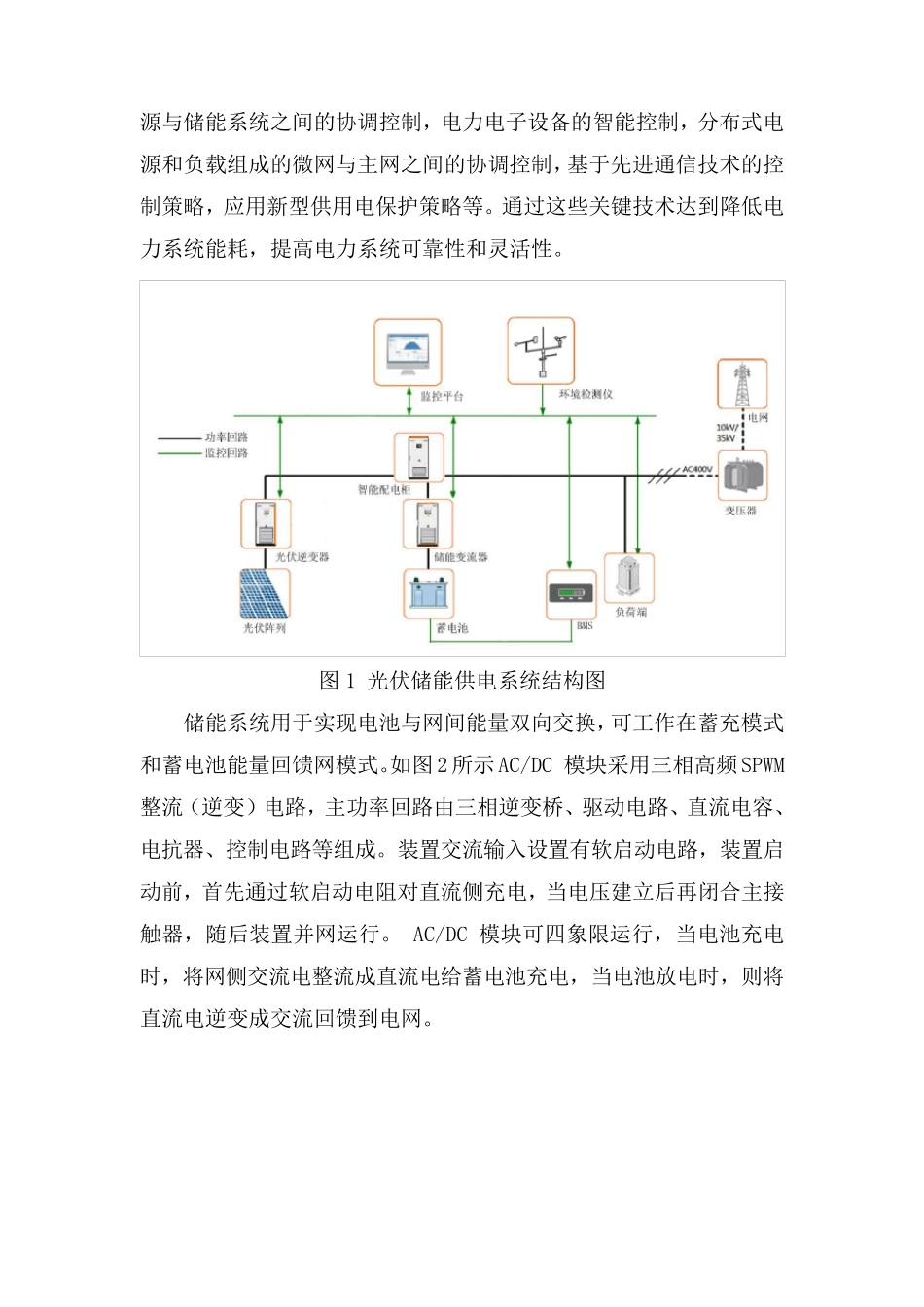

沈 阳 市 城 市 建 设 职 业 技 术 学 院 太 阳 能 节 能 系 统 技 术 方 案 二 〇一四 年十二 月十七日 一 工程概况 1 .1 概述 沈阳市城市建设职业技术学院光伏储能供电系统项目将在该学院公用建筑上安装光伏发电系统，光伏组件总装机容量为25kW。年平均发电量约4.1 万kWh，光伏系统建设期为四个月，运行期25 年。辽宁太阳能研究应用有限公司负责光伏电站的设计及施工安装，项目建成后将有效缓解该校的电力负荷压力。 该光伏发电系统由六大部分构成，包括：太阳能电池阵列、储能逆变器、光伏并网逆变器、BMS 管理系统、蓄电池、交流负载。系统采用光伏于储能系统混合供电，市电正常情况下由光伏并网系统和市电为负载供电，市电断电时由储能系统和光伏并网系统联合供电。 二 设计方案 设计的供电系统结构如图 1 所示，包括功率回路和监控回路两部分。功率回路中，储能逆变器首先从电网吸收电能把蓄电池充满，然后进入待机状态。电网有电情况下，光伏组件通过逆变器向负载供电，多余电量可输送给电网或通过防逆流控制器限制发电。电网停 电情况下，光伏并网系统、储能逆变系统、负载组成一个微 电网。储能逆变器首先启 动 ，建立 母 线 电压和频 率，随 后并网逆变器投 入，联合为负载供电。大电网的检 测 与 系统工作 状态的投 切 转 换 由智 能配 电柜 完成。 监控回路部分集 成了 对 分布 式 能源 的控制技术，包括对 分布 式 电 源与储能系统之间的协调控制，电力电子设备的智能控制，分布式电源和负载组成的微网与主网之间的协调控制，基于先进通信技术的控制策略，应用新型供用电保护策略等。通过这些关键技术达到降低电力系统能耗，提高电力系统可靠性和灵活性。 图1 光伏储能供电系统结构图 储能系统用于实现电池与网间能量双向交换，可工作在蓄充模式和蓄电池能量回馈网模式。如图2 所示AC/DC 模块采用三相高频SPWM 整流（逆变）电路，主功率回路由三相逆变桥、驱动电路、直流电容、电抗器、控制电路等组成。装置交流输入设置有软启动电路，装置启动前，首先通过软启动电阻对直流侧充电，当电压建立后再闭合主接触器，随后装置并网运行。 AC/DC 模块可四象限运行，当电池充电时，将网侧交流电整流成直流电给蓄电池充电，当电池放电时，则将直流电逆变成交流回馈到电网。 图2 储能系统结构图 储能系统通过讯接收后台控制指令，根据功率指令符号及大...
