H248传真

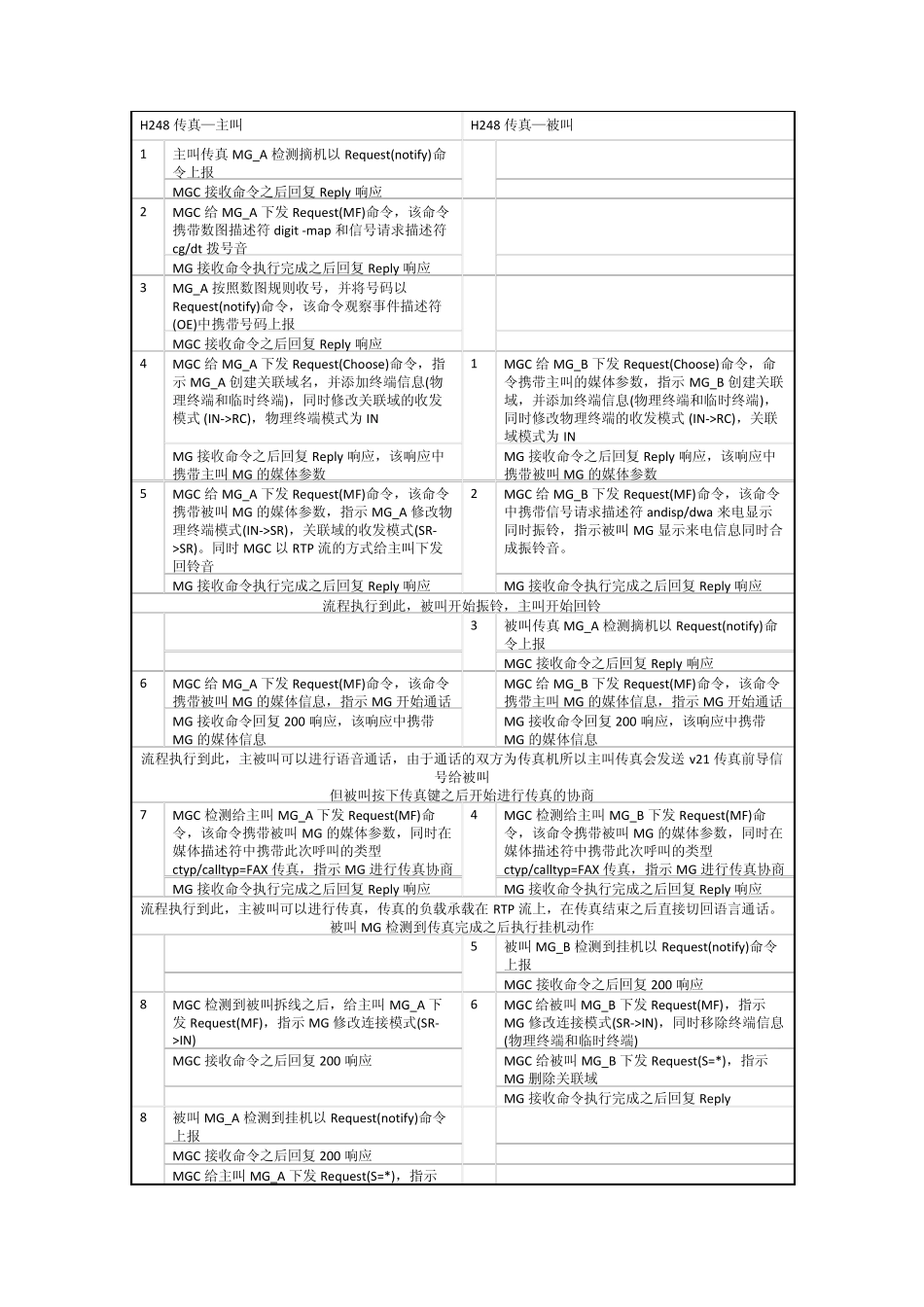

H248 传真—主叫 H248 传真—被叫 1 主叫传真MG_A 检测摘机以 Request(notify)命令上报 MGC 接收命令之后回复 Reply响应 2 MGC 给 MG_A 下发 Request(MF)命令，该命令携带数图描述符 digit -map 和信号请求描述符 cg/dt 拨号音 MG 接收命令执行完成之后回复 Reply响应 3 MG_A 按照数图规则收号，并将号码以Request(notify)命令，该命令观察事件描述符(OE)中携带号码上报 MGC 接收命令之后回复 Reply响应 4 MGC 给 MG_A 下发 Request(Choose)命令，指示 MG_A 创建关联域名，并添加终端信息(物理终端和临时终端)，同时修改关联域的收发模式 (IN->RC)，物理终端模式为 IN 1 MGC 给 MG_B 下发 Request(Choose)命令，命令携带主叫的媒体参数，指示 MG_B 创建关联域，并添加终端信息(物理终端和临时终端)，同时修改物理终端的收发模式 (IN->RC)，关联域模式为 IN MG 接收命令之后回复 Reply响应，该响应中携带主叫 MG 的媒体参数 MG 接收命令之后回复 Reply响应，该响应中携带被叫 MG 的媒体参数 5 MGC 给 MG_A 下发 Request(MF)命令，该命令携带被叫 MG 的媒体参数，指示 MG_A 修改物理终端模式(IN->SR)，关联域的收发模式(SR->SR)。同时 MGC 以 RTP 流的方式给主叫下发回铃音 2 MGC 给 MG_B 下发 Request(MF)命令，该命令中携带信号请求描述符 andisp/dwa 来电显示同时振铃，指示被叫 MG 显示来电信息同时合成振铃音。 MG 接收命令执行完成之后回复 Reply响应 MG 接收命令执行完成之后回复 Reply响应 流程执行到此，被叫开始振铃，主叫开始回铃 3 被叫传真MG_A 检测摘机以 Request(notify)命令上报 MGC 接收命令之后回复 Reply响应 6 MGC 给 MG_A 下发 Request(MF)命令，该命令携带被叫 MG 的媒体信息，指示 MG 开始通话 MGC 给 MG_B 下发 Request(MF)命令，该命令携带主叫 MG 的媒体信息，指示 MG 开始通话 MG 接收命令回复 200 响应，该响应中携带MG 的媒体信息 MG 接收命令回复 200 响应，该响应中携带MG 的媒体信息 流程执行到此，主被叫可以进行语音通话，由于通话的双方为传真机所以主叫传真会发送 v21 传真前导信号给被叫 但被叫按下传真键之后开始进行传真的协商 7 MGC 检测给主叫 MG_A 下发 Request(MF)命令，该命令携带被叫 MG 的媒体参数，同时在媒体描述符中携带此次呼叫的类型 ctyp/callt...
