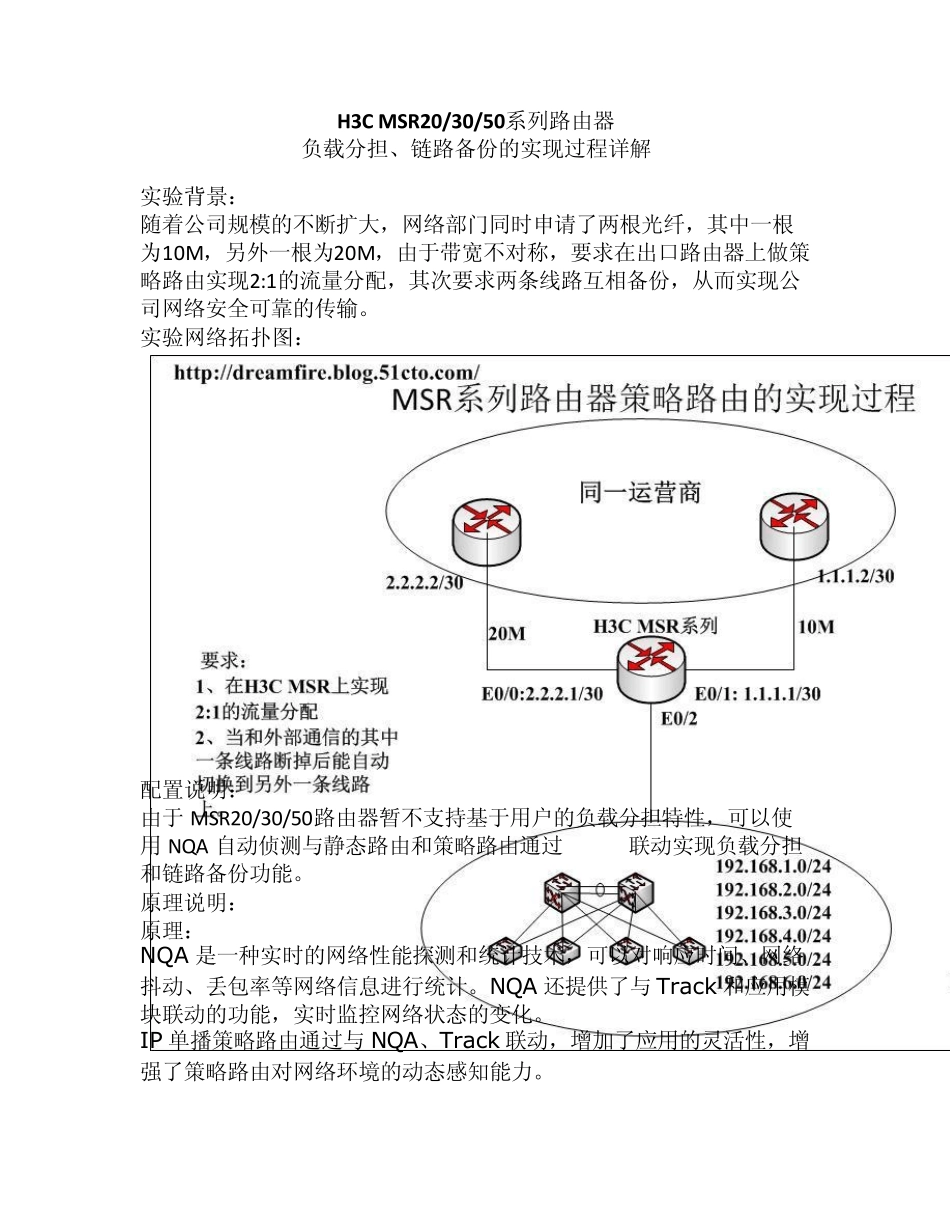

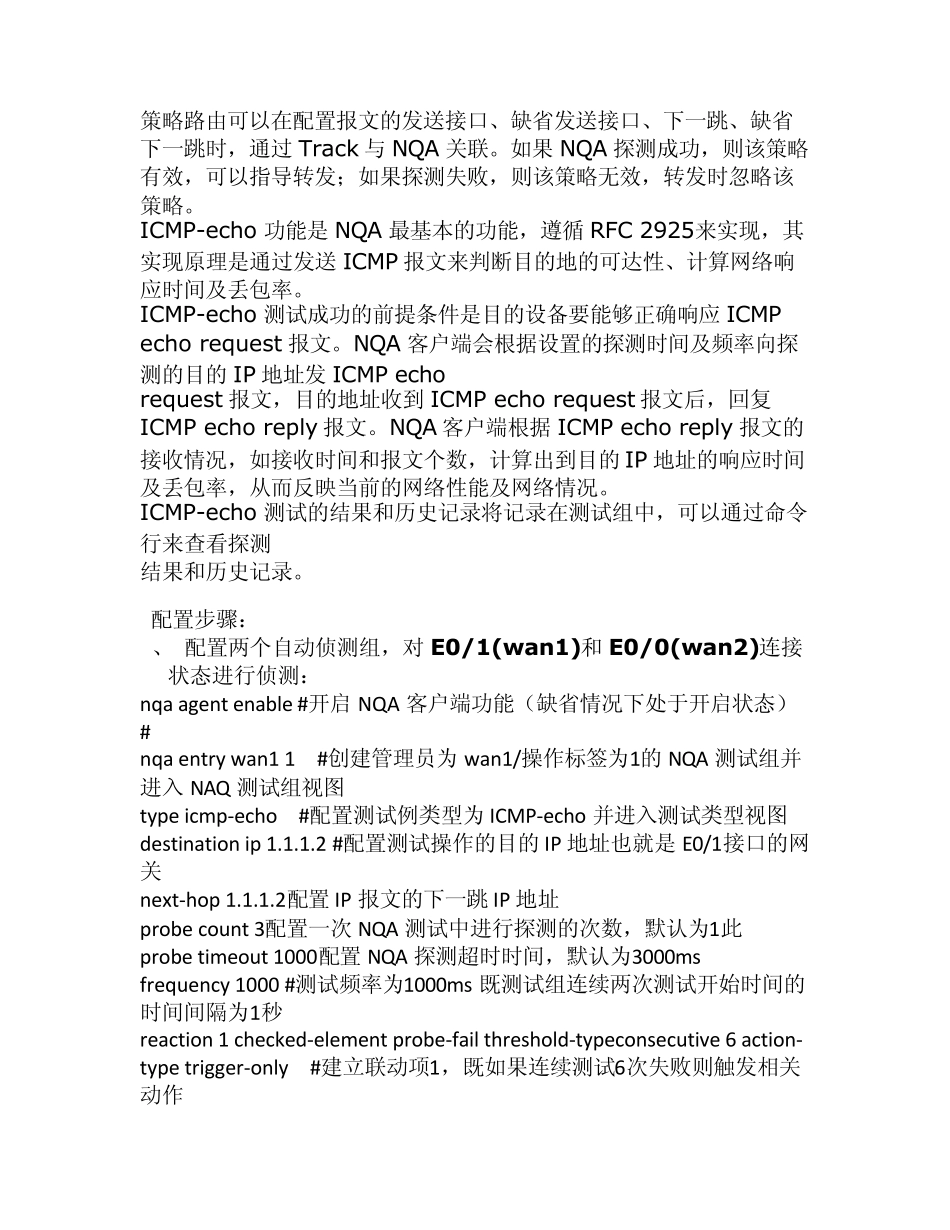

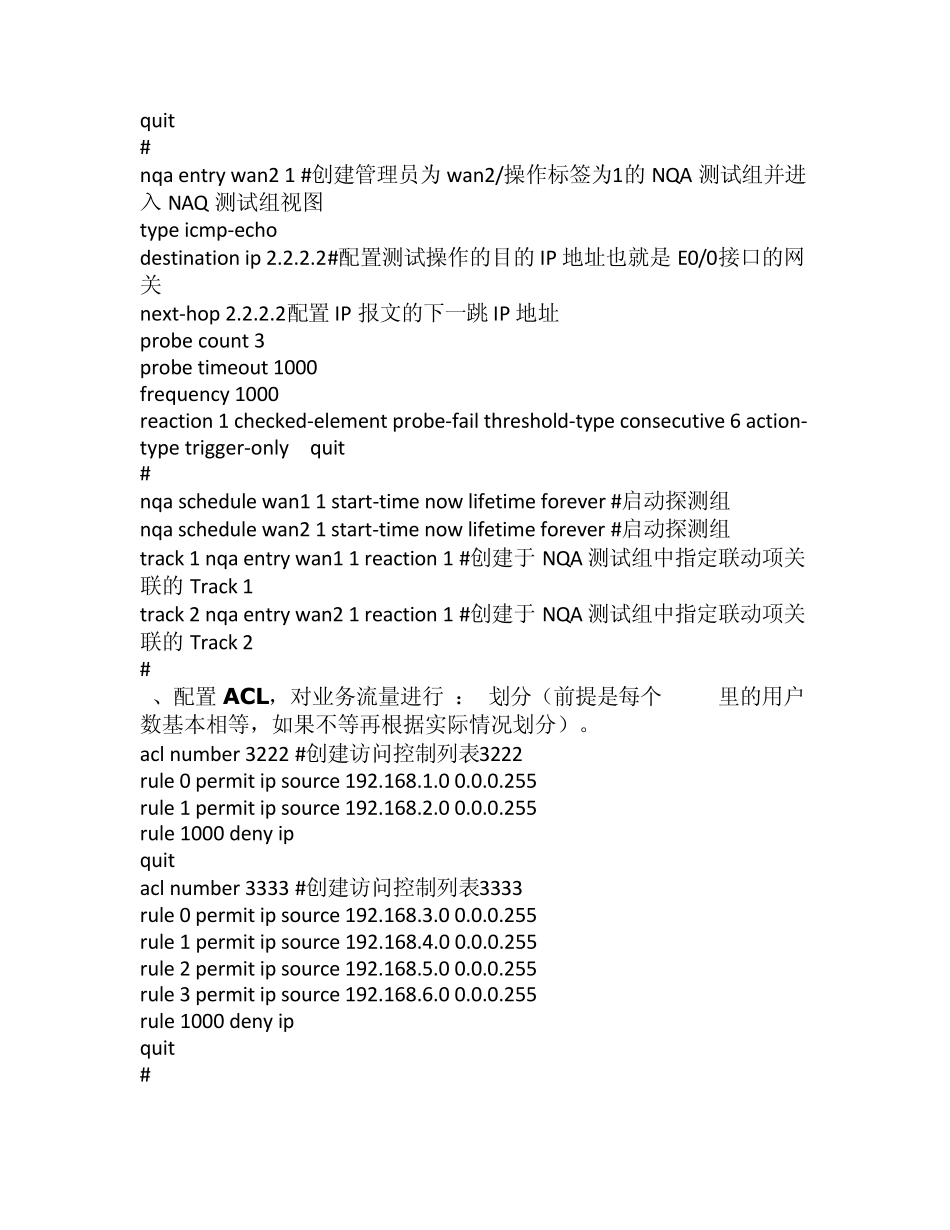

H3C MSR20/30/50系列路由器 负载分担、链路备份的实现过程详解 实验背景： 随着公司规模的不断扩大，网络部门同时申请了两根光纤，其中一根为10M，另外一根为20M，由于带宽不对称，要求在出口路由器上做策略路由实现2:1的流量分配，其次要求两条线路互相备份，从而实现公司网络安全可靠的传输。 实验网络拓扑图： 配置说明： 由于 MSR20/30/50路由器暂不支持基于用户的负载分担特性，可以使用 NQA 自动侦测与静态路由和策略路由通过 Track联动实现负载分担和链路备份功能。 原理说明： 原理： NQA 是一种实时的网络性能探测和统计技术，可以对响应时间、网络抖动、丢包率等网络信息进行统计。NQA 还提供了与 Track 和应用模块联动的功能，实时监控网络状态的变化。 IP 单播策略路由通过与 NQA、Track 联动，增加了应用的灵活性，增强了策略路由对网络环境的动态感知能力。 策略路由可以在配置报文的发送接口、缺省发送接口、下一跳、缺省下一跳时，通过 Track 与 NQA 关联。如果 NQA 探测成功，则该策略有效，可以指导转发；如果探测失败，则该策略无效，转发时忽略该策略。 ICMP-echo 功能是 NQA 最基本的功能，遵循 RFC 2925来实现，其实现原理是通过发送ICMP 报文来判断目的地的可达性、计算网络响应时间及丢包率。 ICMP-echo 测试成功的前提条件是目的设备要能够正确响应 ICMP echo request 报文。NQA 客户端会根据设置的探测时间及频率向探测的目的IP 地址发ICMP echo request 报文，目的地址收到 ICMP echo request 报文后，回复ICMP echo reply 报文。NQA 客户端根据 ICMP echo reply 报文的接收情况，如接收时间和报文个数，计算出到目的IP 地址的响应时间及丢包率，从而反映当前的网络性能及网络情况。 ICMP-echo 测试的结果和历史记录将记录在测试组中，可以通过命令行来查看探测 结果和历史记录。 配置步骤： 1、 配置两个自动侦测组，对 E0/1(w an1)和 E0/0(w an2)连接状态进行侦测： nqa agent enable #开启 NQA 客户端功能（缺省情况下处于开启状态） # nqa entry wan1 1 #创建管理员为 wan1/操作标签为1的NQA 测试组并进入 NAQ 测试组视图 type icmp-echo #配置测试例类型为 ICMP-echo 并进入测试类型视图 destination ip 1.1.1.2 #配置测试操作的目的IP 地址也就是 E0/1接口的网关 next-hop 1.1.1.2配置IP 报文的下一跳 IP...
