h3c链路聚合配置及实例VIP专享

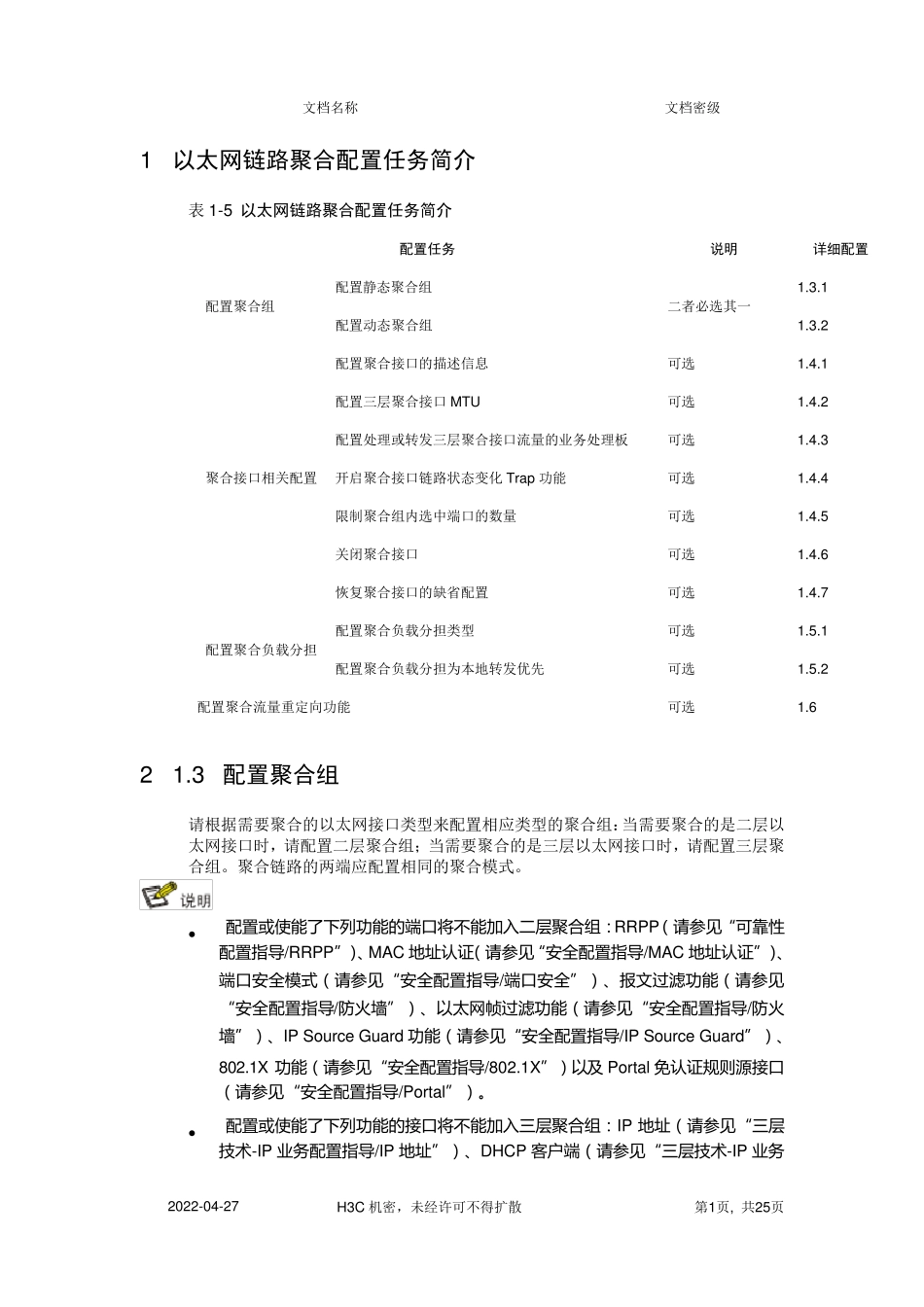

文档名称 文档密级 2022-04-27 H3C 机密，未经许可不得扩散 第1页, 共25页 1 以太网链路聚合配置任务简介 表1-5 以太网链路聚合配置任务简介 配置任务 说明 详细配置 配置聚合组 配置静态聚合组 二者必选其一 1.3.1 配置动态聚合组 1.3.2 聚合接口相关配置 配置聚合接口的描述信息 可选 1.4.1 配置三层聚合接口MTU 可选 1.4.2 配置处理或转发三层聚合接口流量的业务处理板 可选 1.4.3 开启聚合接口链路状态变化Trap 功能 可选 1.4.4 限制聚合组内选中端口的数量 可选 1.4.5 关闭聚合接口 可选 1.4.6 恢复聚合接口的缺省配置 可选 1.4.7 配置聚合负载分担 配置聚合负载分担类型 可选 1.5.1 配置聚合负载分担为本地转发优先 可选 1.5.2 配置聚合流量重定向功能 可选 1.6 2 1.3 配置聚合组 请根据需要聚合的以太网接口类型来配置相应类型的聚合组：当需要聚合的是二层以太网接口时，请配置二层聚合组；当需要聚合的是三层以太网接口时，请配置三层聚合组。聚合链路的两端应配置相同的聚合模式。  配 置 或 使 能 了 下 列 功 能 的 端 口 将 不 能 加 入 二 层 聚 合 组 ： RRPP（ 请 参 见 “可靠性配 置 指导/RRPP”）、MAC 地址认证（ 请 参 见 “安全配 置 指导/MAC 地址认证”）、端 口 安全模式（ 请 参 见 “安全配 置 指导/端 口 安全”）、报文过滤功 能 （ 请 参 见“安全配 置 指导/防火墙”）、以太网帧过滤功 能 （ 请 参 见 “安全配 置 指导/防火墙”）、IP Sou rce Gu ard 功 能 （ 请 参 见 “安全配 置 指导/IP Sou rce Gu ard”）、802.1X 功 能 （ 请 参 见 “安全配 置 指导/802.1X”）以及 Portal 免认证规则源接口（ 请 参 见 “安全配 置 指导/Portal”）。  配 置 或 使 能 了 下 列 功 能 的 接口 将 不 能 加 入 三层 聚 合 组 ： IP 地址（ 请 参 见 “三层技术-IP 业务配 置 指导/IP 地址”）、DHCP 客户端 （ 请 参 见 “三层 技术-IP 业务 文档名称 文档密级 2022-04-27 H3C 机密，未经许可不得扩散 第2页, 共25页 配 置 指 导 /DHCP” ） 、 BOOTP 客 户 端 （ 请 参 见 “三层技术-IP 业务配 置 指 导/DHCP” ） 、 VRRP 功能（ 请 参 见 “可靠性配 置 指 导...
