万用表使用方法图案详解

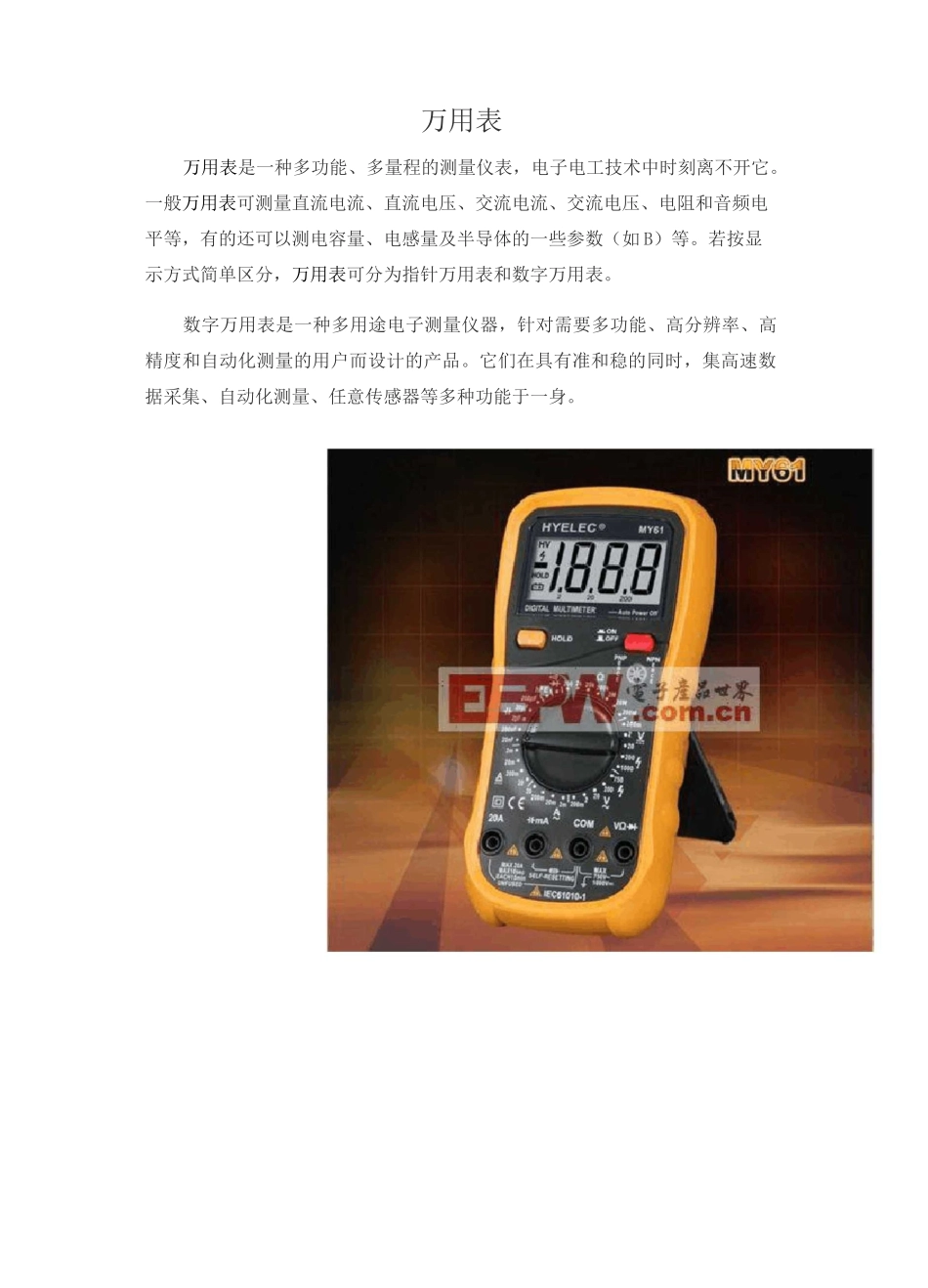

万用表使用方法图案详解_第1页
1/9

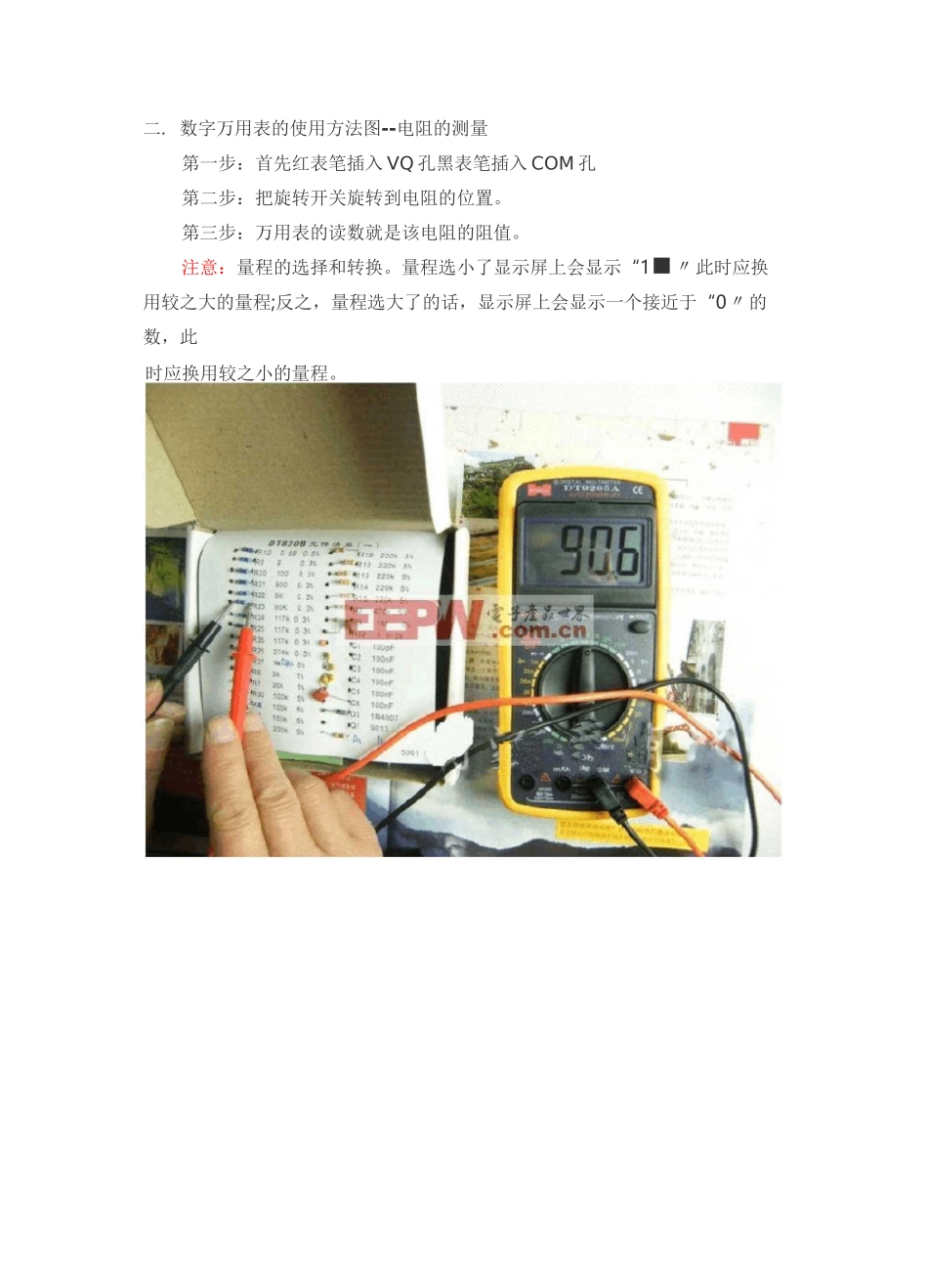

万用表使用方法图案详解_第2页
2/9
万用表使用方法图案详解_第3页
3/9
万用表万用表是一种多功能、多量程的测量仪表,电子电工技术中时刻离不开它。一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等,有的还可以测电容量、电感量及半导体的一些参数(如 B)等。若按显示方式简单区分,万用表可分为指针万用表和数字万用表。数字万用表是一种多用途电子测量仪器,针对需要多功能、高分辨率、高精度和自动化测量的用户而设计的产品。它们在具有准和稳的同时,集高速数据采集、自动化测量、任意传感器等多种功能于一身。二. 数字万用表的使用方法图--电阻的测量第一步:首先红表笔插入 VQ 孔黑表笔插入 COM 孔第二步:把旋转开关旋转到电阻的位置。第三步:万用表的读数就是该电阻的阻值。注意:量程的选择和转换。量程选小了显示屏上会显示“1■〃此时应换用较之大的量程;反之,量程选大了的话,显示屏上会显示一个接近于“0〃的数,此时应换用较之小的量程。三. 数字万用表的使用方法图--直流电压的测量第一步:正确插入表笔,首先红表笔插入 VQ 孔黑表笔插入 COM 孔第二步:把万用表的旋转开关旋转到直流电压的位置。第三步:用表笔的另一端和电池的正负极相对应。第四步:读出显示器上的数据。注意:把旋钮选到比估计值大的量程档,接着把表笔接电源或电池两端;保持接触稳定,数值可以直接从显示屏上读取。四. 数字万用表的使用方法图--交流电压的测量第一步:红表笔插入 VQ 孔,黑表笔插入 COM 孑 L。第二步:量程旋钮打到 V~适当位置。第三步:将红黑表笔按如图方式插入到插座的孔内。第四步:读出显示屏上显示的数据。丨・-注意:测试市电时一定要把档位打到 750V 位置,测量档位一定要比要测试量的电压高,如不了解要测量的电压是多少伏,先用大的档位量,如量的值太小,再慢慢往小档位换。五. 数字万用表的使用方法图--直流电流的测量第一步:断开电路。第二步:黑表笔插入 com 端口,红表笔插入 mA 端口。第三步:功能旋转开关打至 A-(直流),并选择合适的量程。第四步:断开被测线路,将数字万用表串联入被测线路中。第五步:接通电路。第六步:读出显示屏上的数据。注意:估计电路中电流的大小。若测量大于 200mA 的电流,则要将红表笔插入“20A〃插孔并将旋钮打到直流“20A〃档;若测量小于 200mA 的电流,则将红表笔插入“200mA〃插孔,将旋钮打到直流 200mA 以内的合适量程。六. 数字万用表的使用方法图--交流电流的测量测量步骤与直流电流的...
