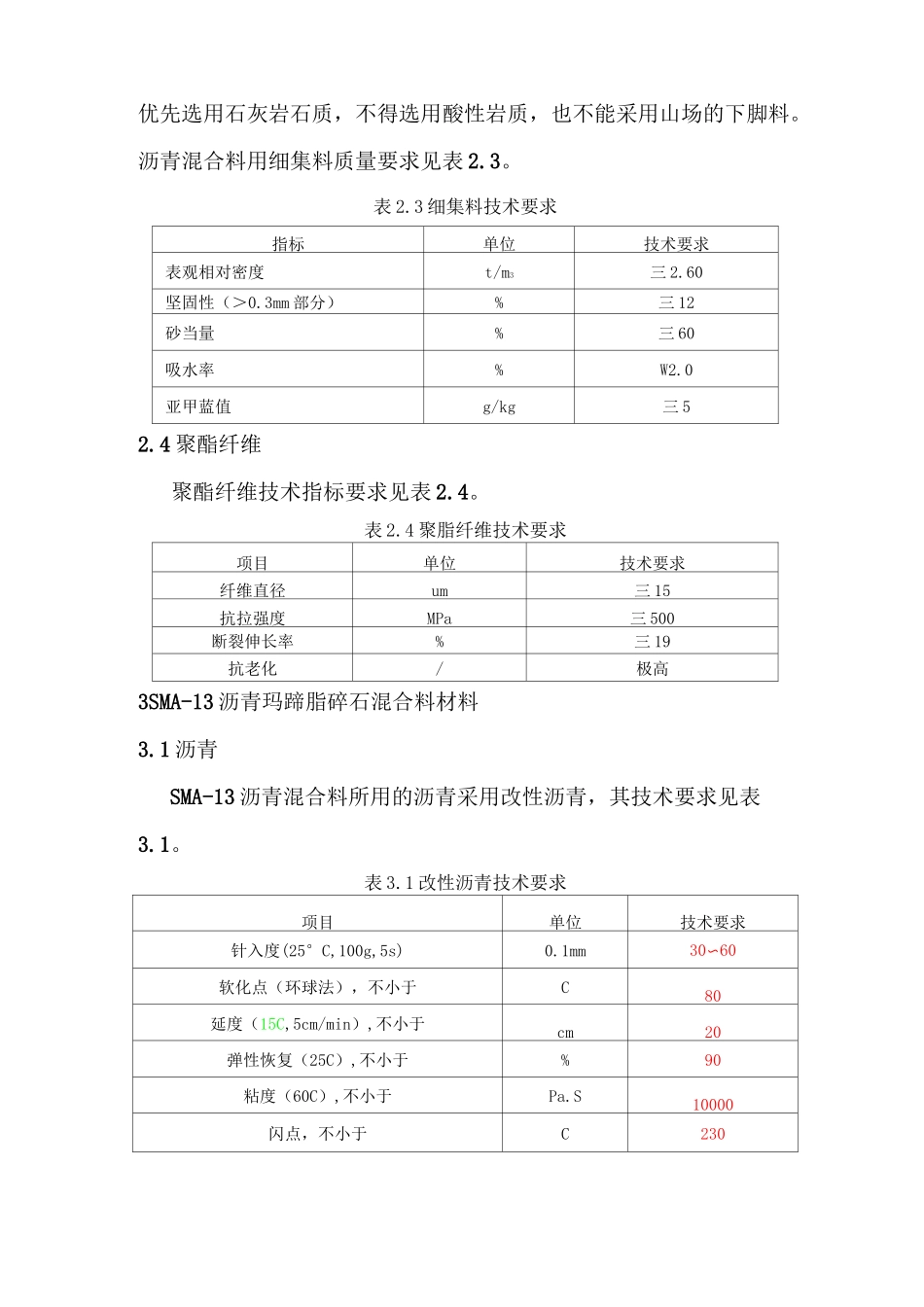

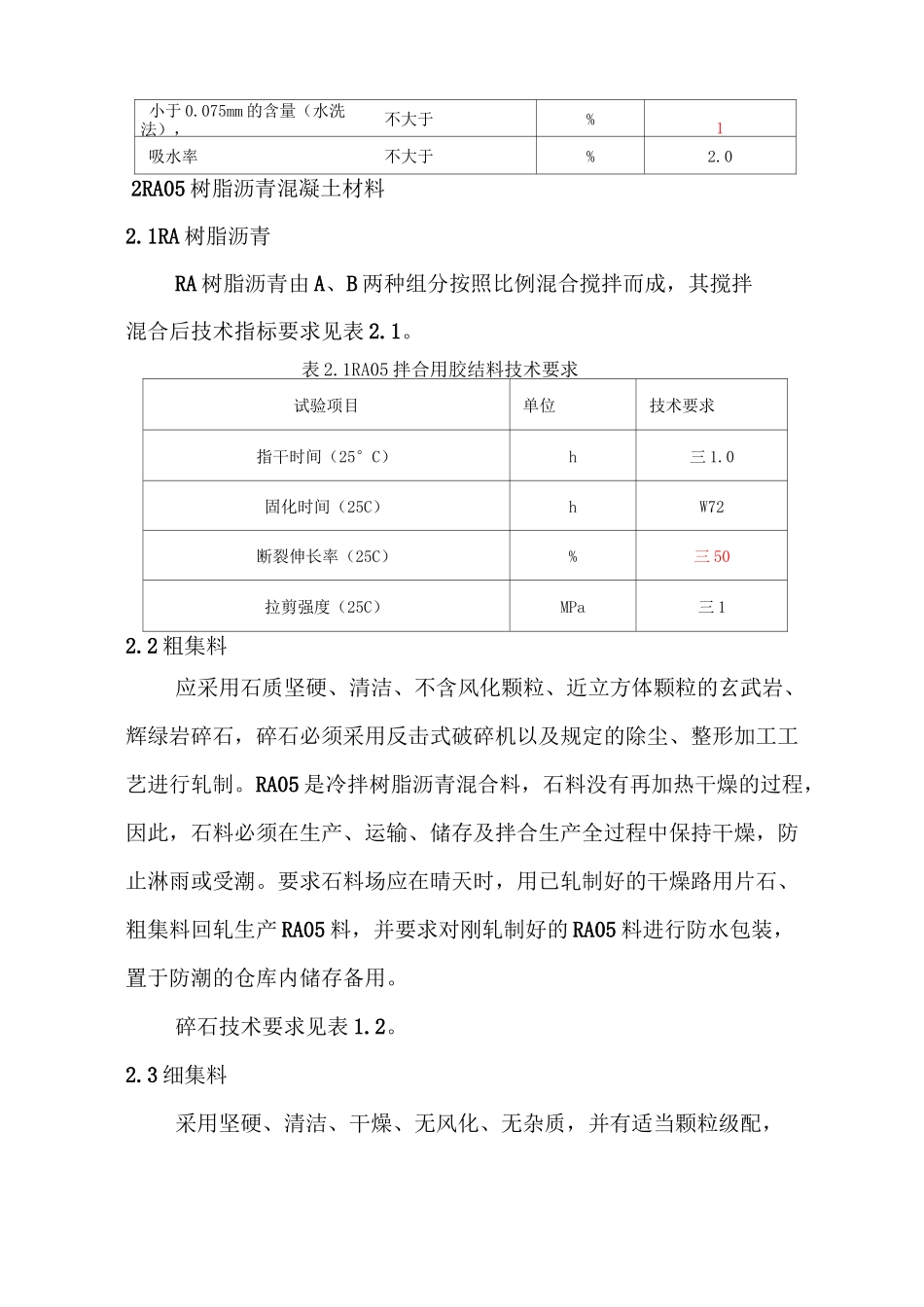

ERS 钢桥面铺装施工指南1EBCL 防水粘结层材料1.1EBCL 胶料EBCL 胶料由 A、B 两种组分按照比例混合搅拌而成，其搅拌混合后技术指标要求见表 1.1.表 1.1EBCL 胶料技术要求试验项目单位技术要求拉拔强度（70°C）MPa三 3拉拔强度（25C）MPa三 8拉剪强度（70C）MPa三 1拉剪强度（25C）MPa三 3指干时间（25C）H1521±5固化时间（25C）HW72断裂伸长率（25C）%210粘度适于刮除，不流淌1.2 环氧树脂粘结碎石（3-5mm）应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的玄武岩辉绿岩碎石，碎石必须采用反击式破碎机以及规定的除尘、整形加工工艺进行轧制。碎石技术要求见表 1.2。表 1.2 粗集料技术要求指标单位技术要求表观相对密度不小于t/m32.60坚固性（＞0.3mm 部分）不小于%12砂当量不小于%60棱角性（流动时间）不小于S30小于 0.075mm 的含量（水洗法），不大于%1吸水率不大于%2.02RA05 树脂沥青混凝土材料2.1RA 树脂沥青RA 树脂沥青由 A、B 两种组分按照比例混合搅拌而成，其搅拌混合后技术指标要求见表 2.1。表 2.1RA05 拌合用胶结料技术要求试验项目单位技术要求指干时间（25°C）h三 1.0固化时间（25C）hW72断裂伸长率（25C）%三 50拉剪强度（25C）MPa三 12.2 粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的玄武岩、辉绿岩碎石，碎石必须采用反击式破碎机以及规定的除尘、整形加工工艺进行轧制。RA05 是冷拌树脂沥青混合料，石料没有再加热干燥的过程，因此，石料必须在生产、运输、储存及拌合生产全过程中保持干燥，防止淋雨或受潮。要求石料场应在晴天时，用已轧制好的干燥路用片石、粗集料回轧生产 RA05 料，并要求对刚轧制好的 RA05 料进行防水包装，置于防潮的仓库内储存备用。碎石技术要求见表 1.2。2.3 细集料采用坚硬、清洁、干燥、无风化、无杂质，并有适当颗粒级配，优先选用石灰岩石质，不得选用酸性岩质，也不能采用山场的下脚料。沥青混合料用细集料质量要求见表 2.3。表 2.3 细集料技术要求指标单位技术要求表观相对密度t/m3三 2.60坚固性（＞0.3mm 部分）%三 12砂当量%三 60吸水率%W2.0亚甲蓝值g/kg三 52.4 聚酯纤维聚酯纤维技术指标要求见表 2.4。表 2.4 聚脂纤维技术要求项目单位技术要求纤维直径um三 15抗拉强度MPa三 500断裂伸长率%三 19抗老化/极高3SMA-13 沥青玛蹄脂碎石混合料材料3.1 沥青SMA-13 沥青混合料所用的沥青采用改性沥青，其技术要求见表3...
