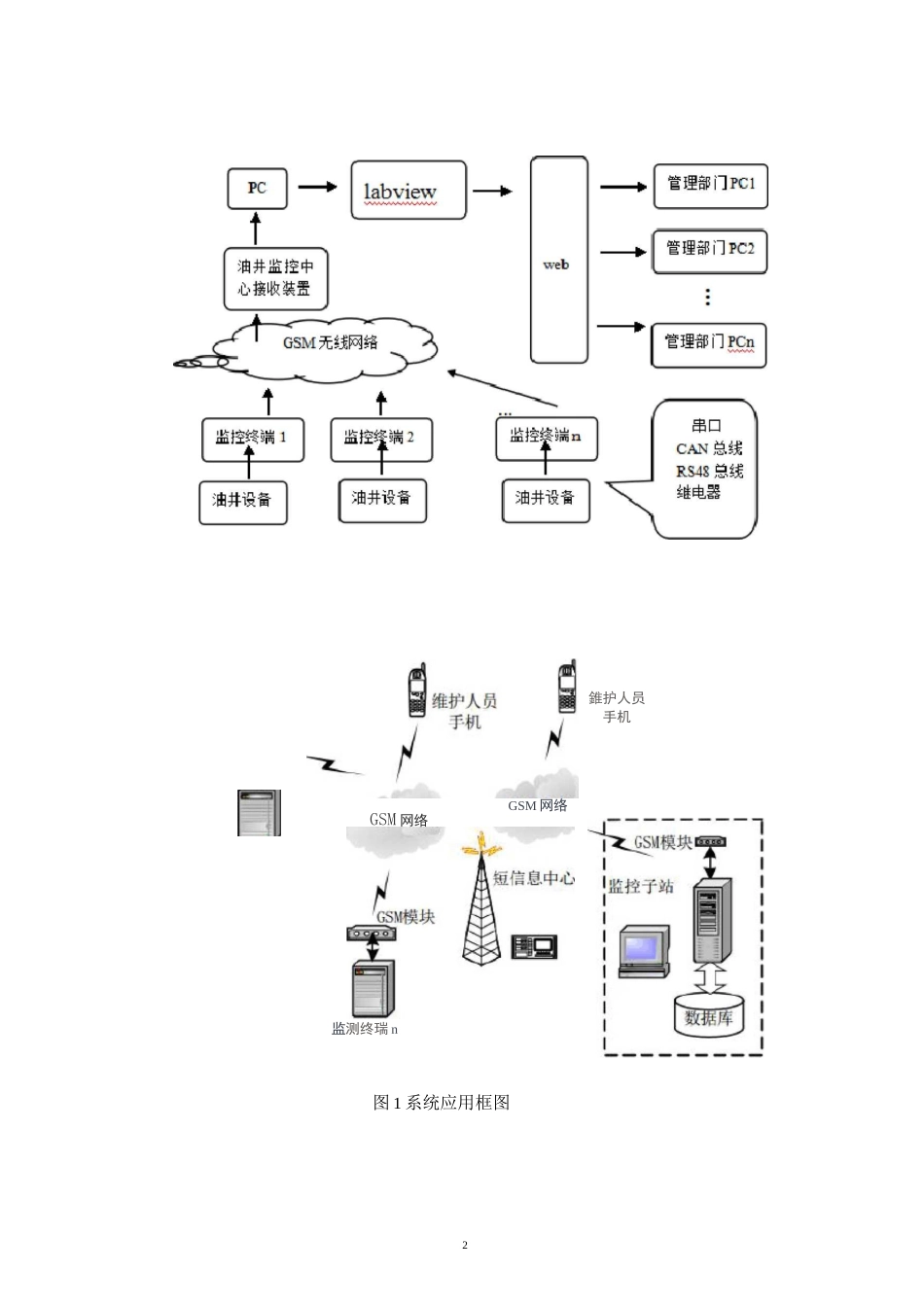

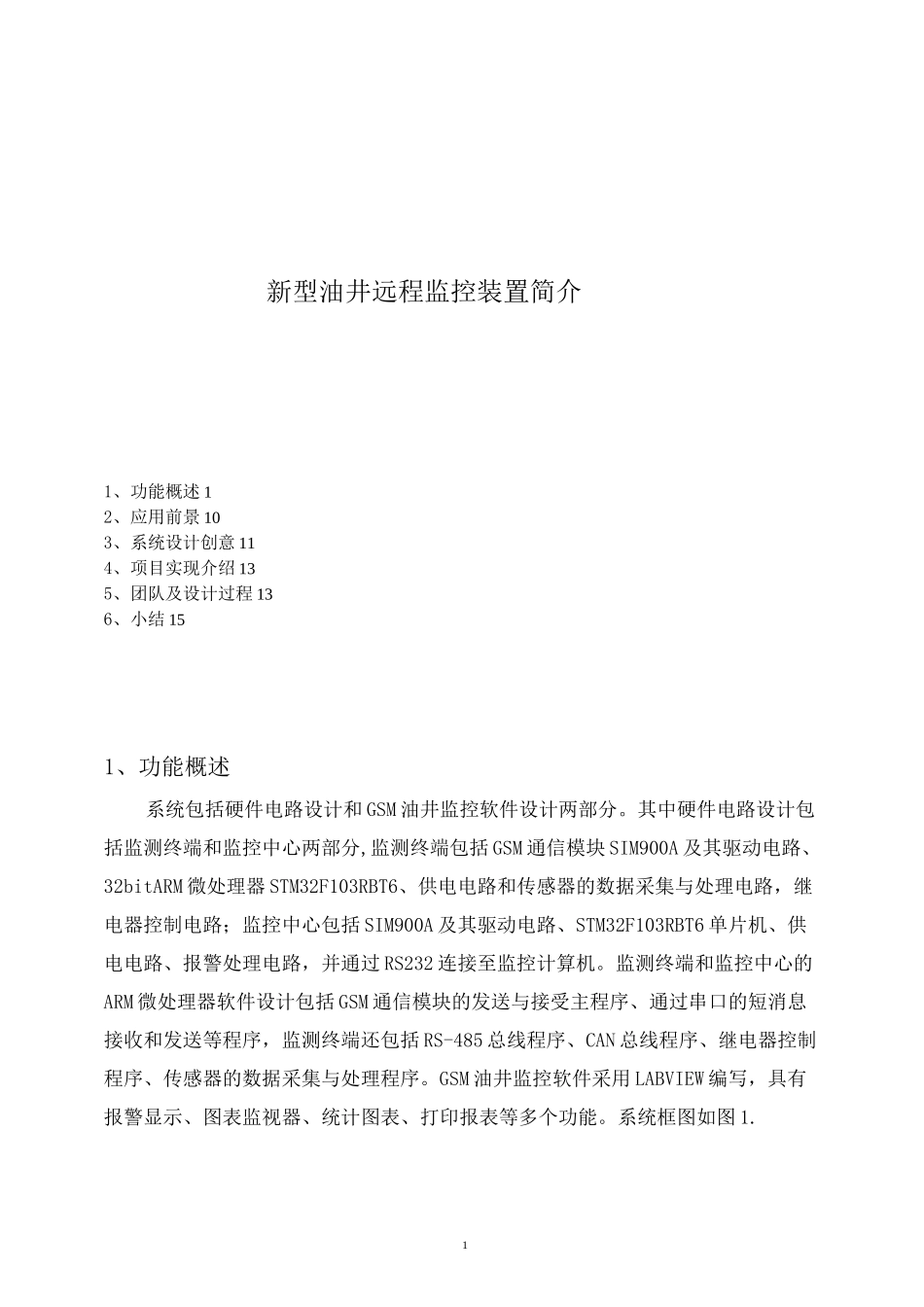

1新型油井远程监控装置简介1、功能概述 12、应用前景 103、系统设计创意 114、项目实现介绍 135、团队及设计过程 136、小结 151、功能概述系统包括硬件电路设计和 GSM 油井监控软件设计两部分。其中硬件电路设计包括监测终端和监控中心两部分,监测终端包括 GSM 通信模块 SIM900A 及其驱动电路、32bitARM 微处理器 STM32F103RBT6、供电电路和传感器的数据采集与处理电路，继电器控制电路；监控中心包括 SIM900A 及其驱动电路、STM32F103RBT6 单片机、供电电路、报警处理电路，并通过 RS232 连接至监控计算机。监测终端和监控中心的ARM 微处理器软件设计包括 GSM 通信模块的发送与接受主程序、通过串口的短消息接收和发送等程序，监测终端还包括 RS-485 总线程序、CAN 总线程序、继电器控制程序、传感器的数据采集与处理程序。GSM 油井监控软件采用 LABVIEW 编写，具有报警显示、图表监视器、统计图表、打印报表等多个功能。系统框图如图 1.2GSM 网络錐护人员手机GSM 网络监测终瑞 n图 1 系统应用框图3串行通信继电器MCU 微控制单元(STM32F103RBT6)1w1■eiFGSM 监控终端与 PC（固态继电SP1117-3.3提供3.3V 电源JTAG 程序下载机调试接口CAN 总线单元(SN65HVD230)也!■1RS_485 总单元(MAX487)MP2143 提供4V 电源给GSM 模块图 2射频天线接口VCTJ5Tt!汁7ALJBLpunuo?£4JXQiT仙7AiTA?肺3-A?12H-FI-L1?A1IH-LL沁右PXilZAL 玄 may™FillPI-L+ws*rrnTTI5O3C.1KTCXTO球°07：珀：?E2KLKJJCJMOTOK.4KJMM.TKtiK5TC3KJK.L1K.L2K^.T^LSKiJ^TCK.L4-MCJ2ISK.L5-ffi£j2_dl(rXEATTEDLViiLxnoPTAI'":-HD'SVisTl-ItD4Yii41T4in]9L»|119L4L3L£LTL9LJ41) MCU 微控制单元(STM32F103RBT6)图 3MCU 微控制单元MCU 微控制单元采用 STM32F103RBT6，它使用高性能的 ARM-CortexM332bit 的RISC 内核，内置高速存储器，工作频率为 36MHZ,CPU 能以零等待周期访问（读/写），丰富的增强型外设和 IO 端口连接到两条 APB 外围总线外设。所有型号的器件都包含一个 12bit 的 ADC 和 3 个通用的 16bit 定时器、还包含标准的通信接口，2个 I2C 接口、2 个 SPI、3 个 USART、一个 CAN.设计时，采用 STM32F103RBT6 可以方便实现接入传感器信号，其工作电压为 2.0V~3.6V 的工作电压能够满足 MCU 和 GPRS模块直接相连的需要，而无需电平转换，一系列的省电模式满足低功耗应用的需求。2)油井控制单元与油...
