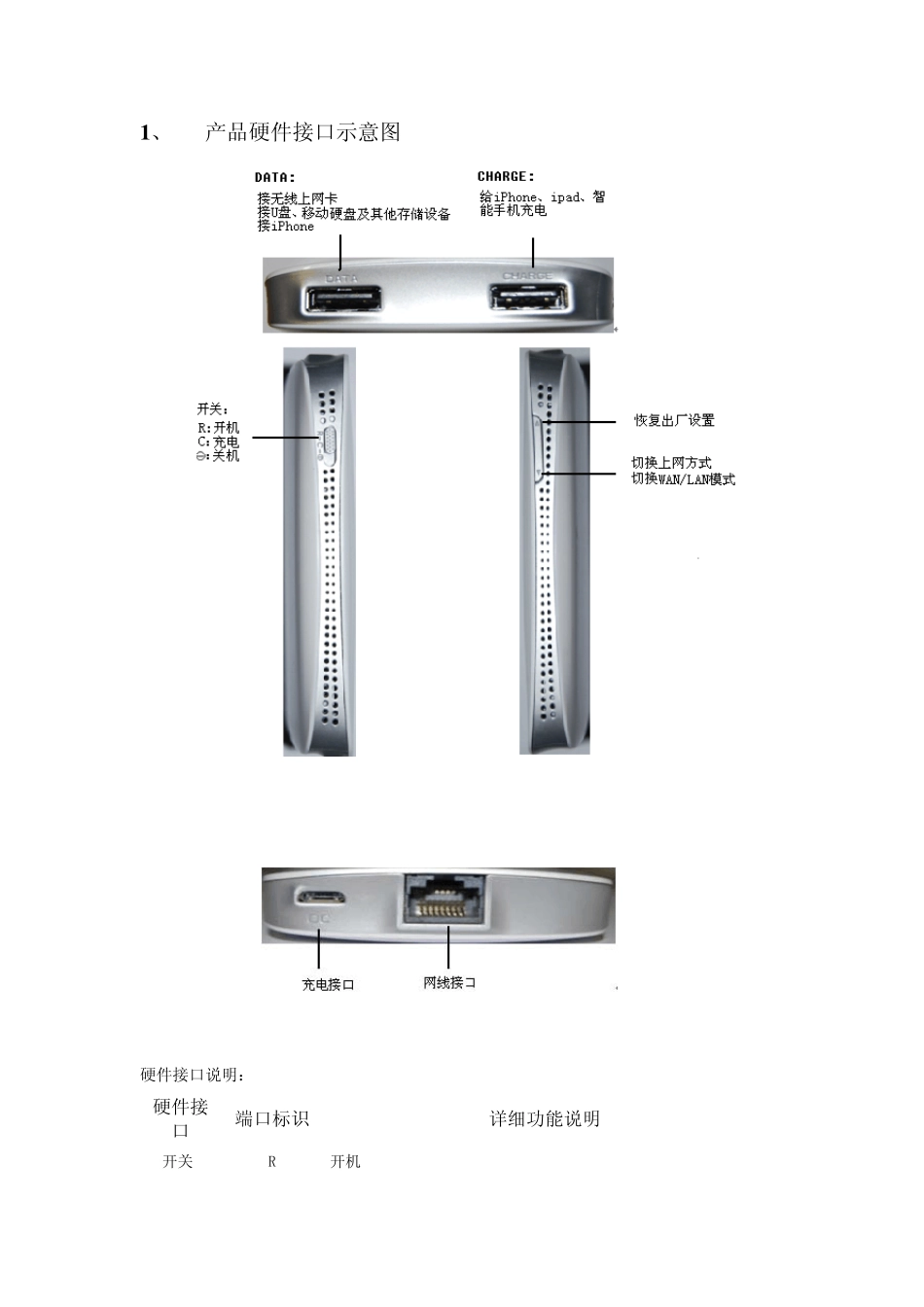

1 、 产品硬件接口示意图 硬件接口说明： 硬件接口 端口标识 详细功能说明 开关 R 开机 C 移动电源功能：通过CHARGE 端口给各种数码产品进行充电 关机 DATA 接联通、移动、电信3G 无线上网卡；接iPhone 进行流量分享；接U 盘、移动硬盘进行视频、音频、图片共享；接iPhone、iPad、智能手机、平板电脑等数码产品进行充电 CHARGE 对手机、iPad、iPhone、平板电脑等各种数码产品进行充电 USB 端口 DC 连接电源适配器，给S1 充电 短按1 秒：手动进行拨号连接或者断开连接 △ 长按5 秒：恢复出厂设置 短按1 秒：切换上网方式(智能->WIFI->3G->ADSL->动态->静态） 模式转换 按钮 ▽ 长按5 秒：网口的WAN/LAN 模式切换 WAN 口：插入网线连接到猫、路由器 网口 RJ45 LAN 口：插入网线连接到电脑 2、 屏幕显示说明 3、 电脑无线连接到S1 的操作说明---以X P 系统为例 （1） 在电脑桌面“网络连接”属性中选择“无线网络连接”，按照图中所示，将计算机Internet协议设置为“自动获取 IP 地址”。 （2） 在电脑桌面右下角将会出现图标，点击鼠标右键，在出现的提示框中选择：查看可用的无线网络。 （3） 在弹出的网络列表中选择需要进行连接的无线网络：HAME_S1_xxxx，点击“连接”按钮，并输入 WIFI 密码。 W IFI 密码位置：S1 的电池腔内标贴上（如图） （4 ） 当界面显示“已连接上”时，表示电脑已经成功加入此无线网络。 4、 对手机、平板电脑等数码产品充电操作说明（移动电源） （1） 关机充电：将开关推至C 档，将数码产品的充电线接到“CHARGE”端口，对iPad、iPhone、Android 等智能手机进行充电。 （2） 开机充电：将开关推至R 档，将数码产品的充电线接到“CHARGE”端口。 此时 “DATA”端口可以接3G 无线上网卡、iPhone，边上网边对其他设备进行充电。 5、 3G 无线上网卡设置 （1） 将开关推至R 档，默认上网模式为智能，将无线上网卡直接插入标有“DATA”字样的USB 端口，设备会自动拨号上网，无需任何设置。 （2） 当S1 的屏幕“”显示为蓝色时，表示直接拨号成功，上网设备通过有线连接或者WIFI 无线连接到 S1，可访问 Internet 网络。 6、 ADSL 上网设置 （1） 将开关推至 R 档，智能模式下，通过网线将猫的LAN 口连接到 S1 的WAN 口。 （2） 将上网设备通过 WIFI 无线连接到 S1，在上网设备的浏览器中输入任何网址，此时会...
