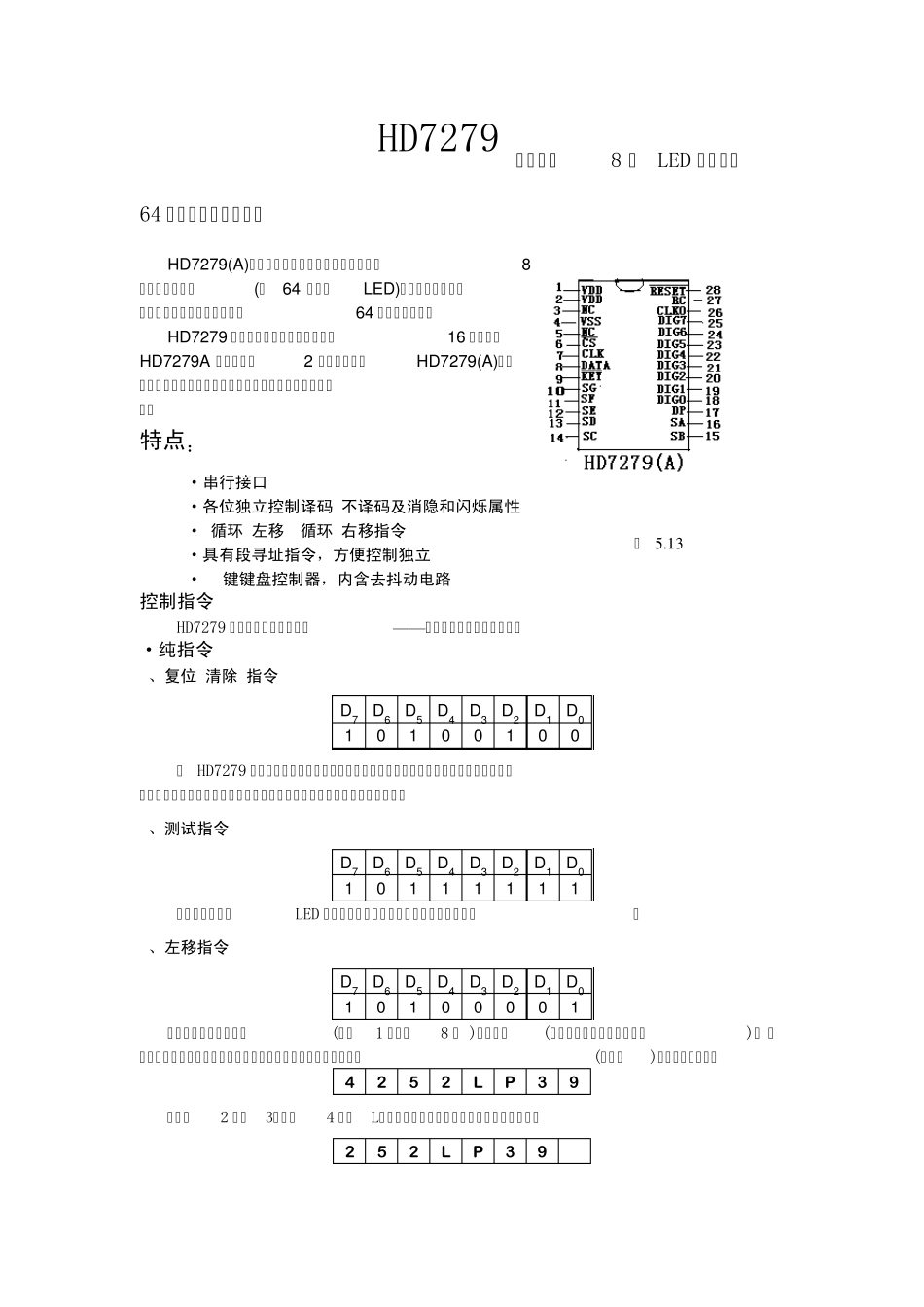

HD7279串行接口8位LED数码管及64键及程序_第1页
1/10
HD7279串行接口8位LED数码管及64键及程序_第2页
2/10

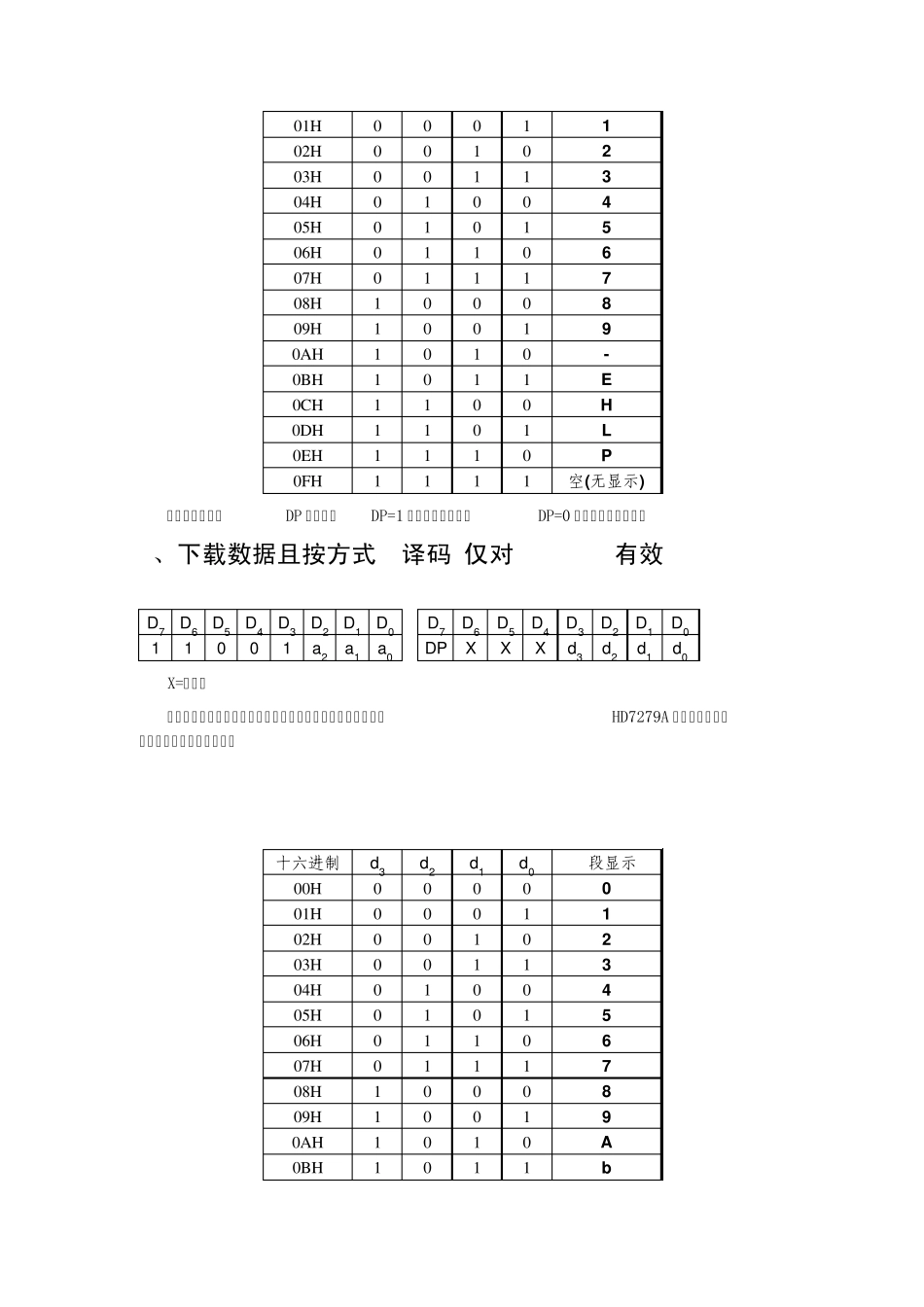

HD7279串行接口8位LED数码管及64键及程序_第3页
3/10
HD7279 串行接口8 位LED 数码管及64 键键盘智能控制芯片 HD7279(A)是一片具有串行接口的,可同时驱动8位共阴式数码管(或64 只独立LED)的智能显示驱动芯片,该芯片同时还可连接多达64 键的键盘矩阵。 HD7279 内部含有译码器,可直接接受16 进制码,HD7279A 还同时具有2 种译码方式,HD7279(A)还具有多种控制指令,如消隐、闪烁、左移、右移、段寻址等。 特点: ·串行接口 ·各位独立控制译码/不译码及消隐和闪烁属性 ·(循环)左移/(循环)右移指令 ·具有段寻址指令,方便控制独立 LED ·64键键盘控制器,内含去抖动电路 控制指令 HD7279 的控制指令分为二大类——纯指令和带有数据的指令。 ·纯指令 1、复位(清除)指令 D7 D6 D5 D4 D3 D2 D1 D0 1 0 1 0 0 1 0 0 当 HD7279 收到该指令后,将所有的显示清除,所有设置的字符消隐、闪烁等属性也被一起清除。执行该指令后,芯片所处的状态与系统上电后所处的状态一样。 2、测试指令 D7 D6 D5 D4 D3 D2 D1 D0 1 0 1 1 1 1 1 1 该指令使所有的LED 全部点亮,并处于闪烁状态,主要用于测试。 3、左移指令 D7 D6 D5 D4 D3 D2 D1 D0 1 0 1 0 0 0 0 1 使所有的显示自右向左(从第1 位向第8 位 )移动一位(包括处于消隐状态的显示位), 但对各位所设置的消隐及闪烁属性不变。移动后,最右边一位为空(无显示)。例如,原显示为 4 2 5 2 L P 3 9 其中第2 位‘3’和第4 位‘L’为闪烁显示,执行了左移指令后,显示变为 2 5 2 L P 3 9 图 5 .1 3 第二位‘9’和第四位‘P’为闪烁显示。 4、右移指令 D7 D6 D5 D4 D3 D2 D1 D0 1 0 1 0 0 0 0 0 与左移指令类似,但所做移动为自左向右(从第8 位向第1 位 )移动,移动后,最左边一位为空。 5、循环左移指令 D7 D6 D5 D4 D3 D2 D1 D0 1 0 1 0 0 0 1 1 与左移指令类似,不同之处在于移动后原最左边一位(第 8 位 )的内容显示于最右位(第 1位 )。在上例中,执行完循环左移指令后的显示为 2 5 2 L P 3 9 4 第二位‘9’和第四位‘P’为闪烁显示。 6、循环右移指令 D7 D6 D5 D4 D3 D2 D1 D0 1 0 1 0 0 0 1 0 与循环左移指令类似,但移动方向相反。 ·带有数据的指令 1、下载数据且按方式0 译码 D7 D6 D5 D4 D3 D2 D1 D0 D7 D6 D5 D4 D3 D2 D1 D0 1 0 0 0 0 a2 a...
