HD7279串行接口8位LED数码管及64键键盘智能控制芯片

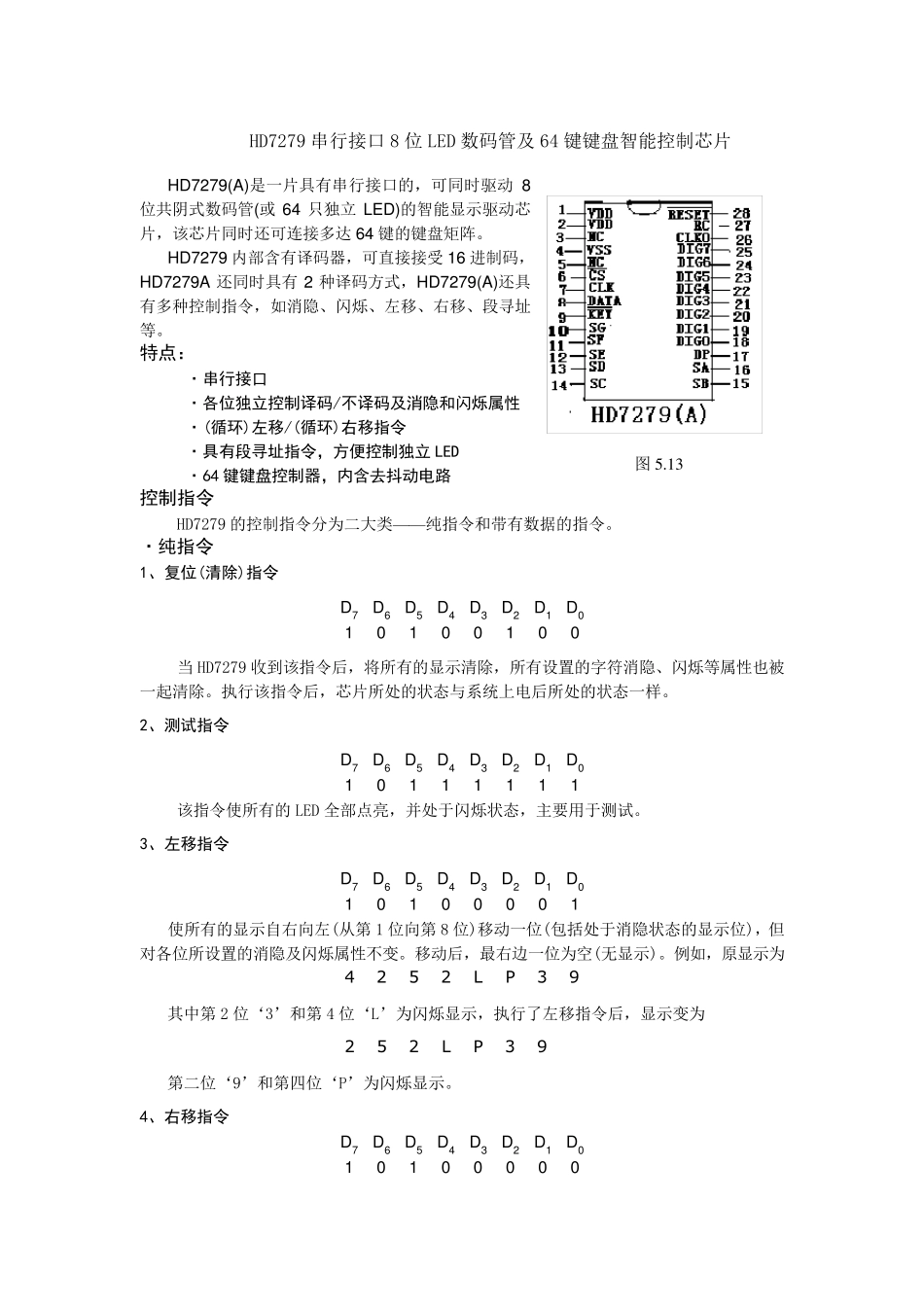

HD7279串行接口8位LED数码管及64键键盘智能控制芯片_第1页
1/9

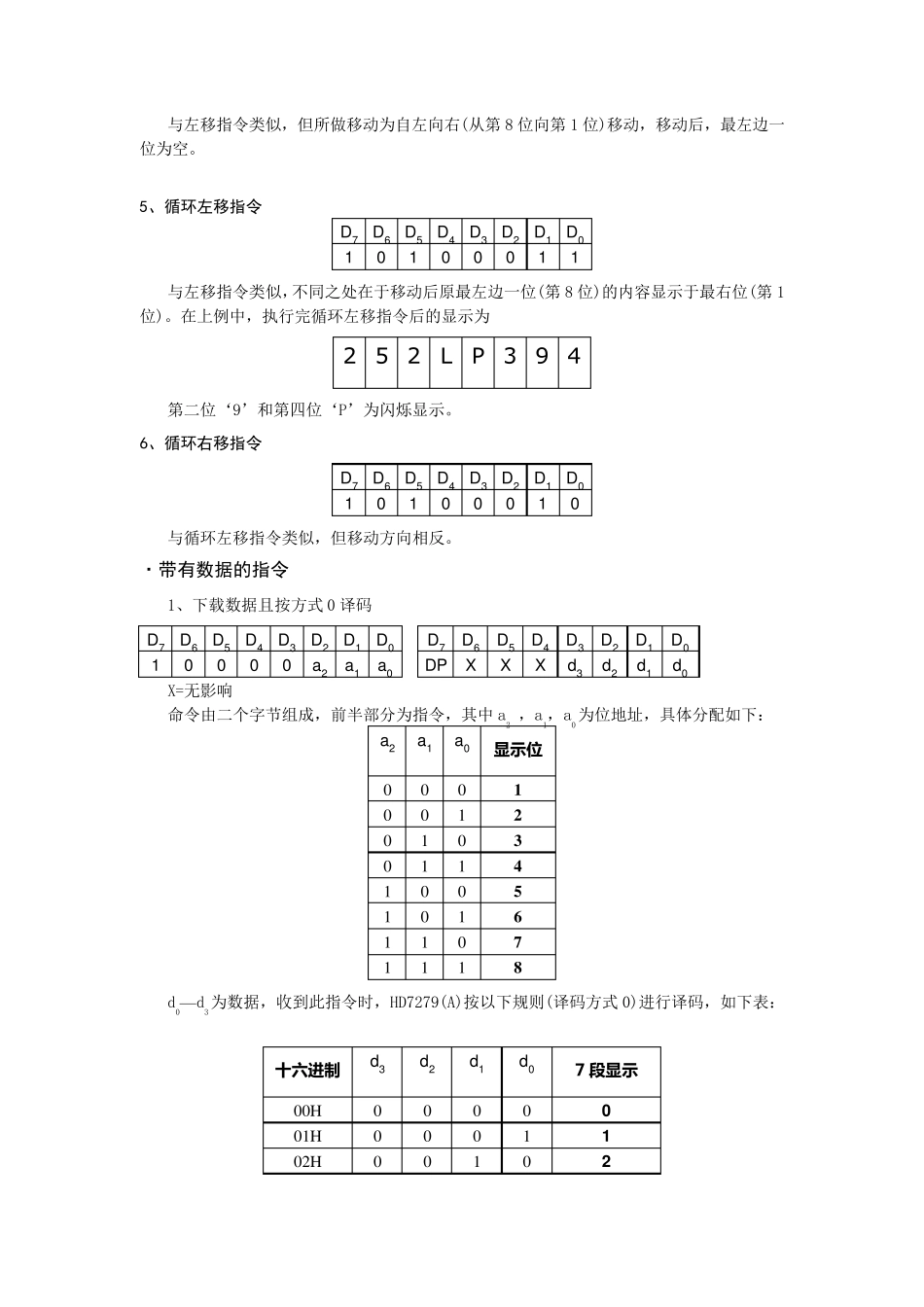

HD7279串行接口8位LED数码管及64键键盘智能控制芯片_第2页
2/9

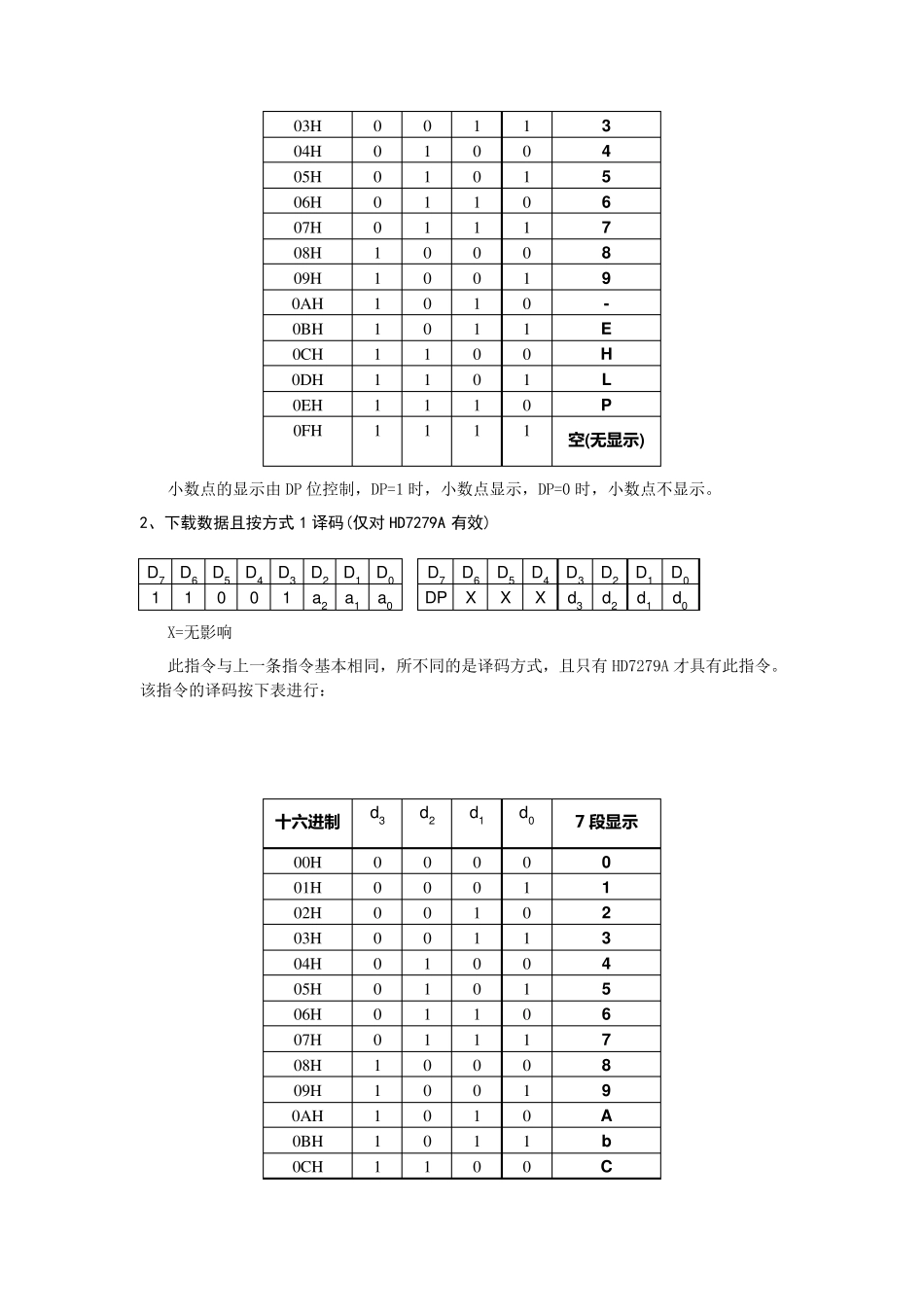

HD7279串行接口8位LED数码管及64键键盘智能控制芯片_第3页
3/9
HD7279 串 行 接 口 8 位 LED 数 码 管 及 64 键 键 盘 智 能 控 制 芯 片 HD7279(A)是 一 片 具 有 串 行 接 口 的 , 可 同 时 驱 动8位 共 阴 式 数 码 管 (或64 只 独 立LED)的 智 能 显 示 驱 动 芯片 , 该 芯 片 同 时 还 可 连 接 多 达 64 键 的 键 盘 矩 阵 。 HD7279 内 部 含 有 译 码 器 , 可 直 接 接 受 16 进 制 码 ,HD7279A 还 同 时 具 有2 种 译 码 方 式 , HD7279(A)还 具有 多 种 控 制 指 令 , 如 消 隐 、 闪 烁 、 左 移 、 右 移 、 段 寻 址等 。 特点: ·串行接口 ·各位独立控制译码/不译码及消隐和闪烁属性 ·(循环)左移/(循环)右移指令 ·具有段寻址指令,方便控制独立 LED ·64 键键盘控制器,内含去抖动电路 控制指令 HD7279 的 控 制 指 令 分 为 二 大 类 ——纯 指 令 和 带 有 数 据 的 指 令 。 ·纯指令 1、复位(清除)指令 D7 D6 D5 D4 D3 D2 D1 D0 1 0 1 0 0 1 0 0 当 HD7279 收 到 该 指 令 后 , 将 所 有 的 显 示 清 除 , 所 有 设 置 的 字 符 消 隐 、 闪 烁 等 属 性 也 被一 起 清 除 。 执 行 该 指 令 后 , 芯 片 所 处 的 状 态 与 系 统 上 电 后 所 处 的 状 态 一 样 。 2、测试指令 D7 D6 D5 D4 D3 D2 D1 D0 1 0 1 1 1 1 1 1 该 指 令 使 所 有 的 LED 全 部 点 亮 , 并 处 于 闪 烁 状 态 , 主 要 用 于 测 试 。 3、左移指令 D7 D6 D5 D4 D3 D2 D1 D0 1 0 1 0 0 0 0 1 使 所 有 的 显 示 自 右 向 左 (从 第 1 位 向 第 8 位 )移 动 一 位 (包 括 处 于 消 隐 状 态 的 显 示 位 ), 但对 各 位 所 设 置 的 消 隐 及 闪 烁 属 性 不 变 。 移 动 后 , 最右 边一 位 为 空(无显 示 )。 例如 , 原显 示 为 4 2 5 2 L P 3 9 其中第 2 位 ‘3’和 第 4 位 ‘L’为 闪 烁 显 示 , 执 行 了左 移 指 令 后 , 显 示 变 为 2 5 2 L P 3 9 第 二 位 ‘9’和 第 四位 ‘P’为 闪 烁 显 示 。 4、右移指令 D7 D6 D5 D4...
