HDMI与DVI原理、区别以及设备工作环境

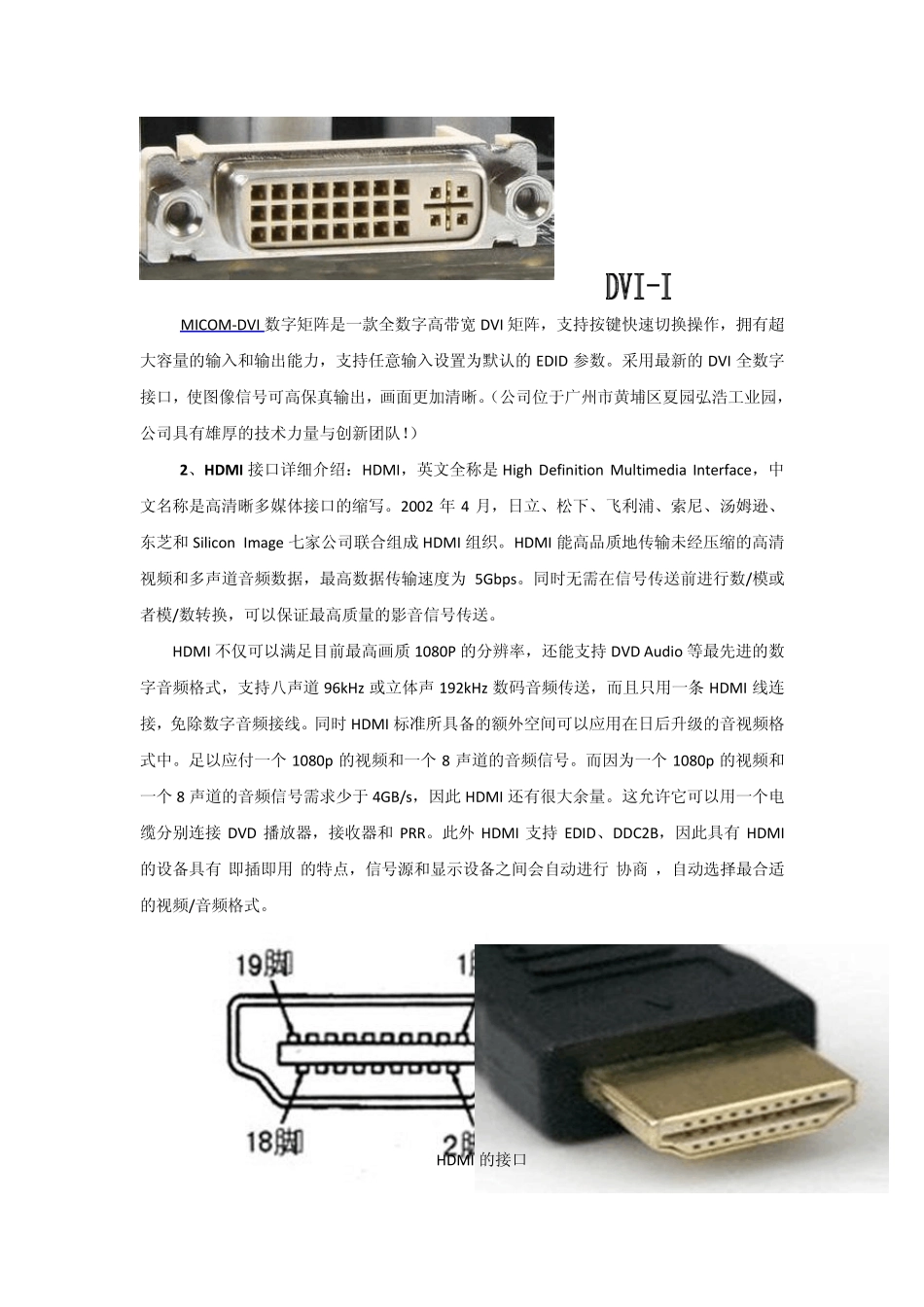

HDMI 与DVI 的原理、区别以及设备的工作条件 MICOM-HDMI显卡才出来未几，大家对它都不太懂得，就造成了一些曲解。有的友人感到 HDMI显卡就是 DVIi+音频，有的友人对 HDMI显卡的兼容性抱有很大冀望。实在，恰是由于 HDMI向后兼容 DVI，才让人发生了混杂,混合矩阵供应，公司自成立以来，一直致力于矩阵切换器、中控系统、会议系统等的自主研发、制造和销售！。这里颁布一下自己的实际测试，盼望大家能从中懂得两者的差异。 一、HDMI 接口与DVI 接口的详细介绍 1、DVI 接口详细介绍： DVI 全称为 Digital Visual Interface，它是 1999 年由 Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成 DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。它是以 Silicon Image 公司的PanalLink 接口技术为基础，基于 TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为基本电气连接。TMDS 是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。显卡产生的数字信号由发送器按照 TMDS 协议编码后通过 TMDS 通道发送给接收器，经过解码送给数字显示设备。 一个 DVI 显示系统包括一个传送器和一个接收器。传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡 PCB 上；而接收器则是显示器上的一块电路，它可以接受数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象。 目前的DVI 接口分为两种，一个是 DVI-D 接口，只能接收数字信号，接口上只有 3 排 8列共 24 个针脚，其中右上角的一个针脚为空。不兼容模拟信号。另外一种则是 DVI-I 接口，可同时兼容模拟和数字信号。兼容模拟幸好并不意味着模拟信号的接口 D-Sub 接口可以连接在 DVI-I 接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的显卡都会带有相关的转换接头。 MICOM-DVI 数字矩阵是一款全数字高带宽DVI 矩阵，支持按键快速切换操作，拥有超大容量的输入和输出能力，支持任意输入设置为默认的EDID 参数。采用最新的DVI 全数字接口，使图像信号可高保真输出，画面更加清晰。（公司位于广州市黄埔区夏园弘浩工业园，公司具有雄厚的技术力量与创新团队！） 2、HDM I 接口详细介绍：HDMI，英文全称是High Definition Multimedia...
