HDMI小结

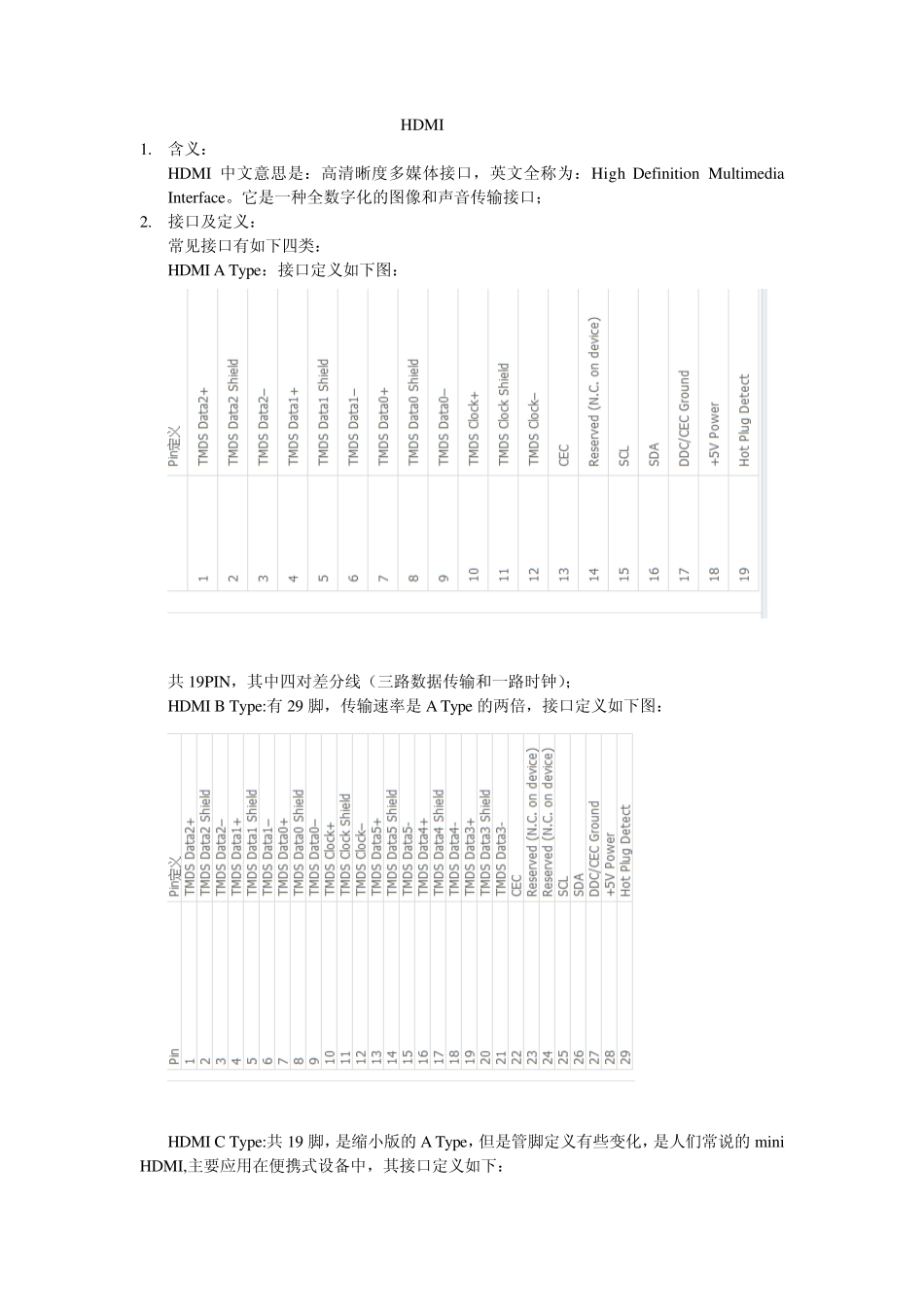

HDMI小结_第1页
1/10

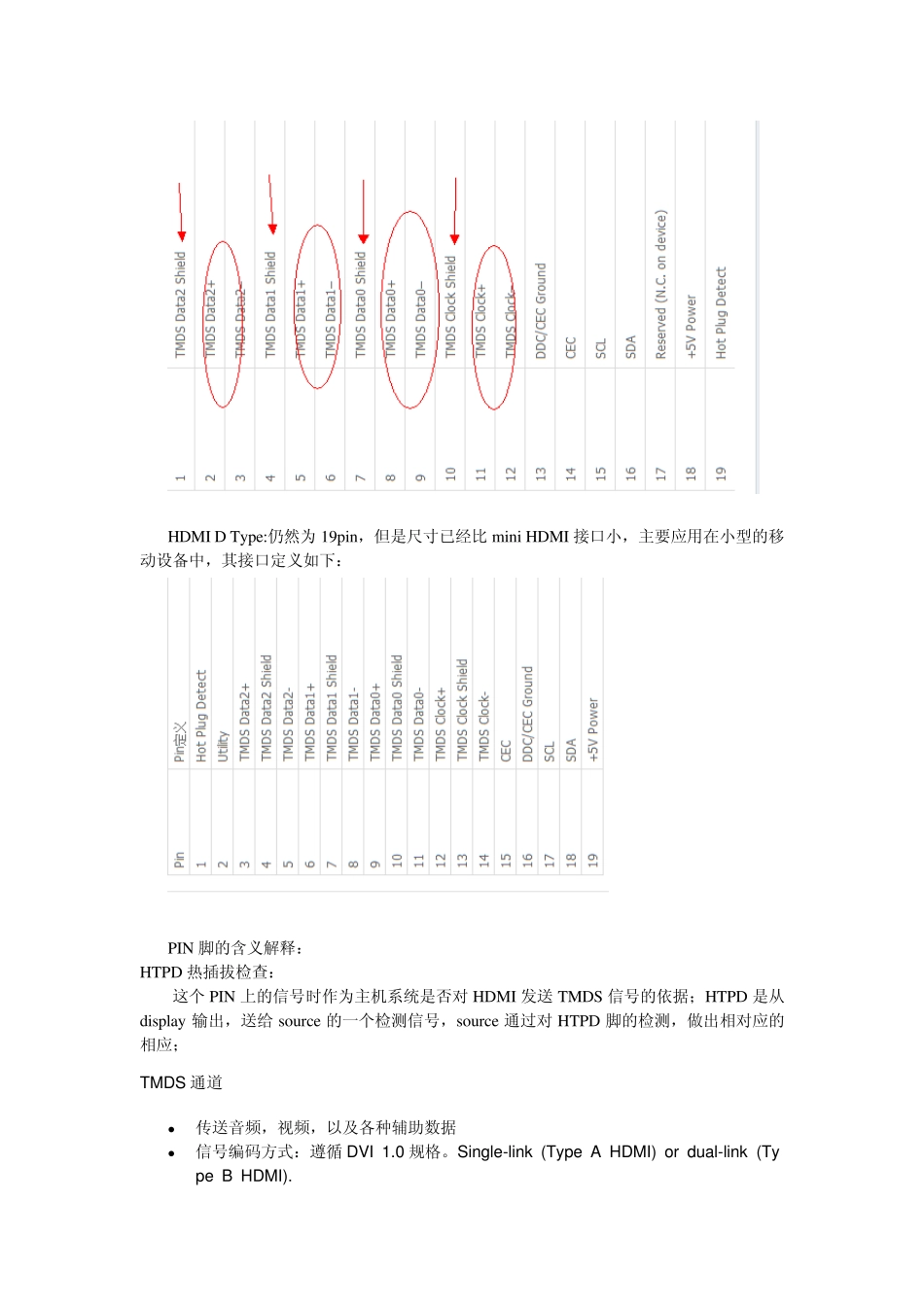

HDMI小结_第2页
2/10
HDMI小结_第3页
3/10
HDMI 1. 含义: HDMI 中文意思是:高清晰度多媒体接口,英文全称为:High Definition Mu ltimedia Interface。它是一种全数字化的图像和声音传输接口; 2. 接口及定义: 常见接口有如下四类: HDMI A Ty pe:接口定义如下图: 共 19PIN,其中四对差分线(三路数据传输和一路时钟); HDMI B Ty pe:有 29 脚,传输速率是A Ty pe 的两倍,接口定义如下图: HDMI C Ty pe:共 19 脚,是缩小版的 A Ty pe,但是管脚定义有些变化,是人们常说的 mini HDMI,主要应用在便携式设备中,其接口定义如下: HDMI D Type:仍然为19pin,但是尺寸已经比mini HDMI 接口小,主要应用在小型的移动设备中,其接口定义如下: PIN 脚的含义解释: HTPD 热插拔检查: 这个PIN 上的信号时作为主机系统是否对HDMI 发送TMDS 信号的依据;HTPD 是从display 输出,送给source 的一个检测信号,source 通过对HTPD 脚的检测,做出相对应的相应; TMDS 通道  传送音频,视频,以及各种辅助数据  信号编码方式:遵循DVI 1.0 规格。Single-link (Type A HDMI) or dual-link (Type B HDMI).  视频像素带宽:从 25 MHz 到 340 MHz (Type A, HDMI 1.3) 或至 680 MHz (Type B). 带宽低于 25MHz 的视频信号如 NTSC 480i 将以倍频方式输出。每个像素的容许数据量从 24 位至 48 位。支持每秒 120 张画面 1080p 分辨率画面传送以及WQSXGA 分辨率 [1].  像素编码方式:RGB 4:4:4, YCbCr 4:4:4 (8-16 bits per component); YCbCr 4:2:2 (12 bits per component)  音频采样率:32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz.  音频声道数量:最大 8 声道。  音频流规格:IEC61937 兼容流,包括高流量无损信号如 Dolby TrueHD, DTS-HD Master Audio CEC 通道(必须预留线路但可以不必实现):CEC 全文为 Consumer Electronics Control  用来传送工业规格的 AV Link 协议信号,以便支持单一遥控器操作多台 AV 机器  为单芯线双向串行总线 DDC 通道:DDC 全文为 Display Data Channel  传送端与接收端可利用 DDC 通道得知彼此的传送与接收能力,但 HDMI 仅需单向获知接收端(显示器)的能力。  使用 100kHz 时钟频率的 I²C 信号  传送数据结构为 VESA Enhanc...
