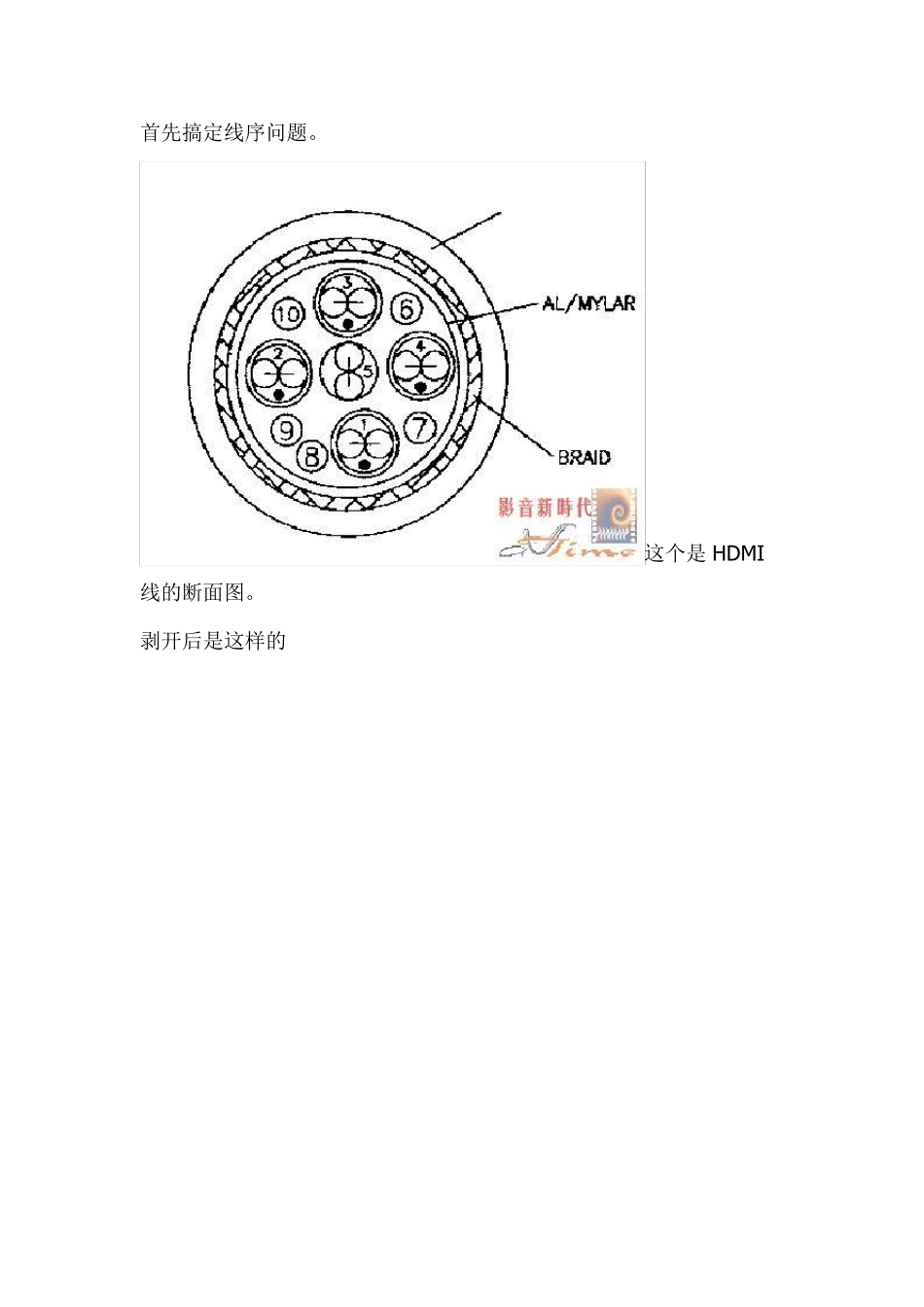

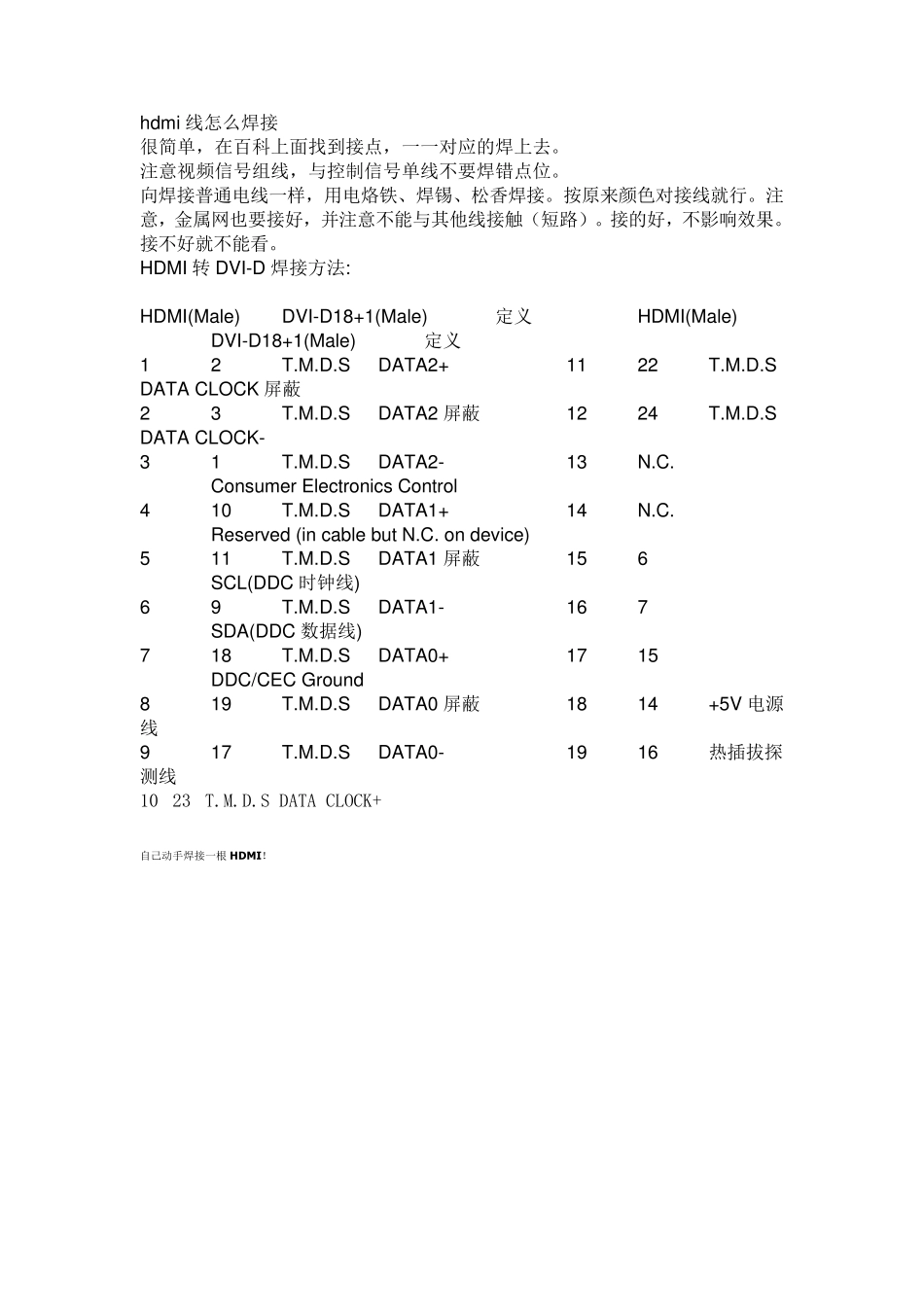

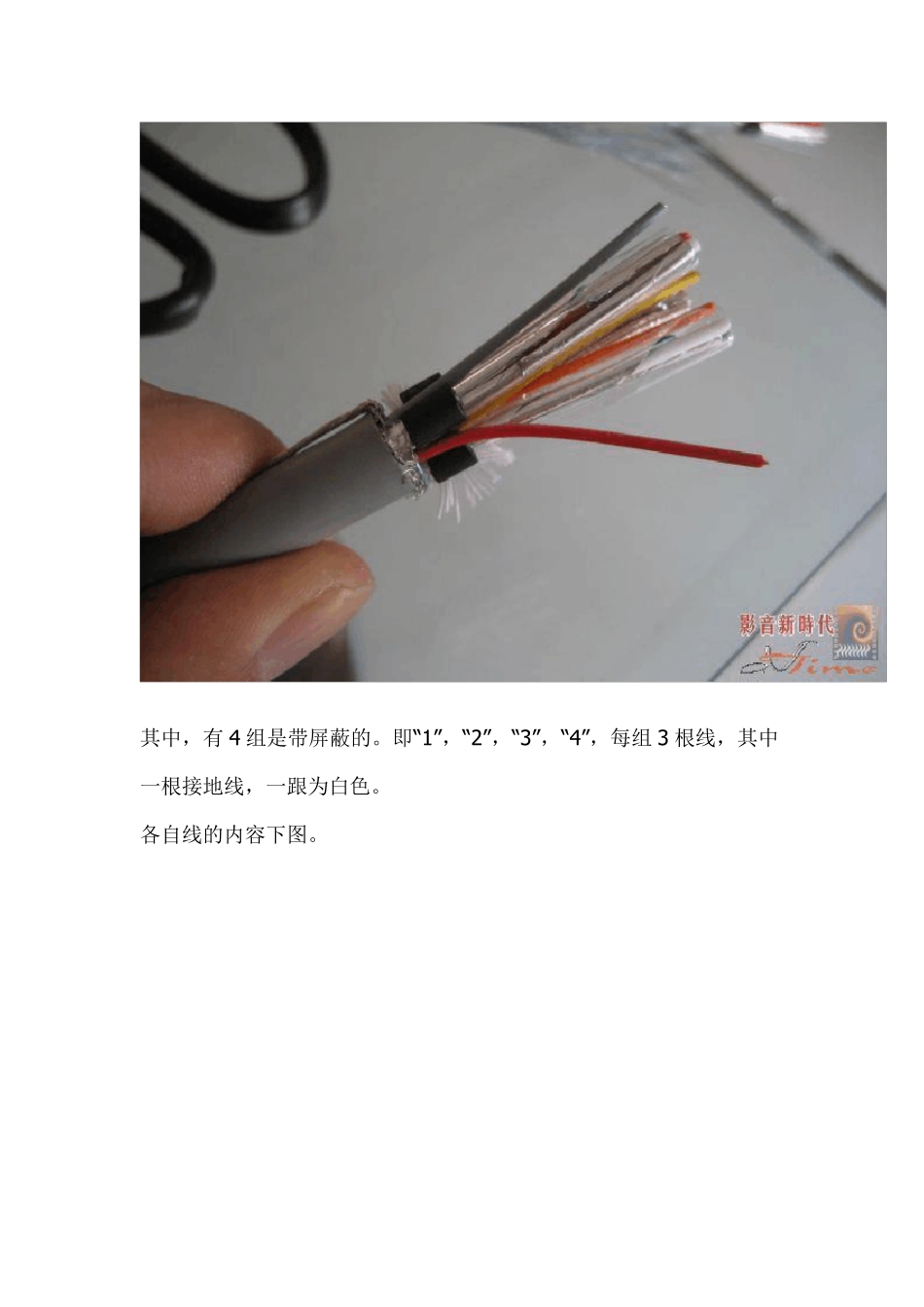

hdmi 线怎么焊接 很简单,在百科上面找到接点,一一对应的焊上去。 注意视频信号组线,与控制信号单线不要焊错点位。 向焊接普通电线一样,用电烙铁、焊锡、松香焊接。按原来颜色对接线就行。注意,金属网也要接好,并注意不能与其他线接触(短路)。接的好,不影响效果。接不好就不能看。 HDMI 转 DVI-D 焊接方法: HDMI(Male) DVI-D18+1(Male) 定义 HDMI(Male) DVI-D18+1(Male) 定义 1 2 T.M.D.S DATA2+ 11 22 T.M.D.S DATA CLOCK 屏蔽 2 3 T.M.D.S DATA2 屏蔽 12 24 T.M.D.S DATA CLOCK- 3 1 T.M.D.S DATA2- 13 N.C. Consumer Electronics Control 4 10 T.M.D.S DATA1+ 14 N.C. Reserved (in cable but N.C. on device) 5 11 T.M.D.S DATA1 屏蔽 15 6 SCL(DDC 时钟线) 6 9 T.M.D.S DATA1- 16 7 SDA(DDC 数据线) 7 18 T.M.D.S DATA0+ 17 15 DDC/CEC Ground 8 19 T.M.D.S DATA0 屏蔽 18 14 +5V 电源线 9 17 T.M.D.S DATA0- 19 16 热插拔探测线 10 23 T.M.D.S DATA CLOCK+ 自己动手焊接一根 HDM I! 首先搞定线序问题。 这个是 HDM I线的断面图。 剥开后是这样的 其中,有4 组是带屏蔽的。即“1”,“2”,“3”,“4”,每组3 根线,其中一根接地线,一跟为白色。 各自线的内容下图。 发表于 2009-1-15 10:15 资料 个人空间 短消息 加为好友 声学处理-上海季花-声学扩散板制作专家! HDM I 插头焊接有正反2 面。一面9 个焊接点,一面10 个焊接点。 网络上的技术大全,看不懂。我直接上个最直接的吧。灰色代表 1,2,3,4 的 4 组。 地线可以不焊接。反正我没焊接也接通了。 搞定了线序之后,接下来是焊接问题了。 关于焊接过几天再讲 焊接的关键是得保证每根线都一样长 剥出来的金属丝也得保持一样长. 否则可能焊接到最后一根的时候你发现线不够长 不能把线弄的一团乱麻,必须整理整齐. 接下来开始讲讲焊接心得 在各位鲁班面前摆弄下了.本人非焊接专业人员,除了大学读书的时候焊接过2 个接头以外,电烙铁几乎没碰过. 现在要焊接那么复杂一东西,只能不焊地线了. 首先剥线开始,自己弄插座的时候用火柴一烧,皮就去了,但是这个线很细很细,大概也就 0.5 毫米还不到点把,怕烧断了.剪刀怕剪断,于是买专门的剥线嵌,国产的,价值RMB20 块.买时还跟老板开玩笑说我只用一次,用完还你,能否便宜点? 先用...
