hfss教程

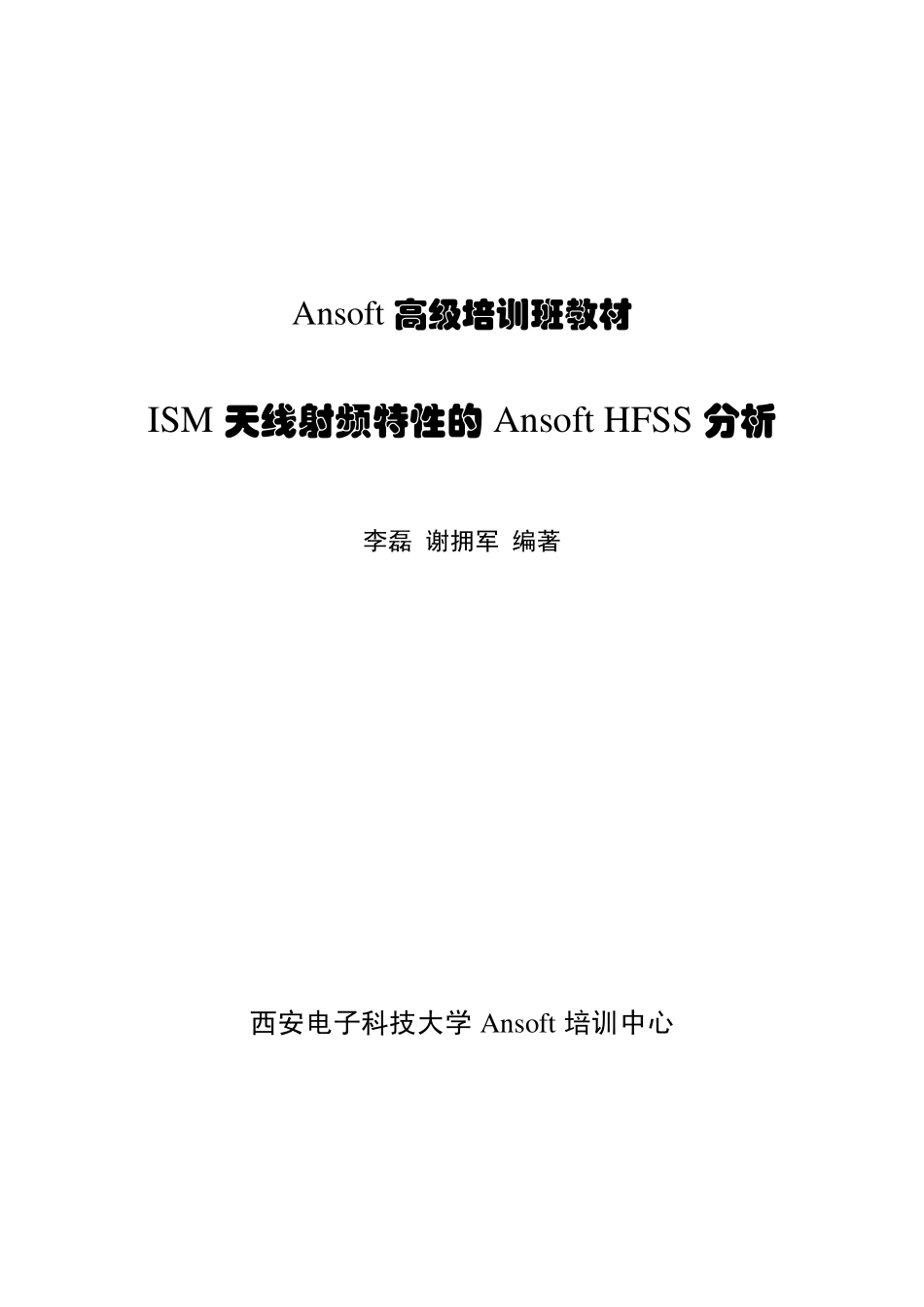

hfss教程_第1页
1/49

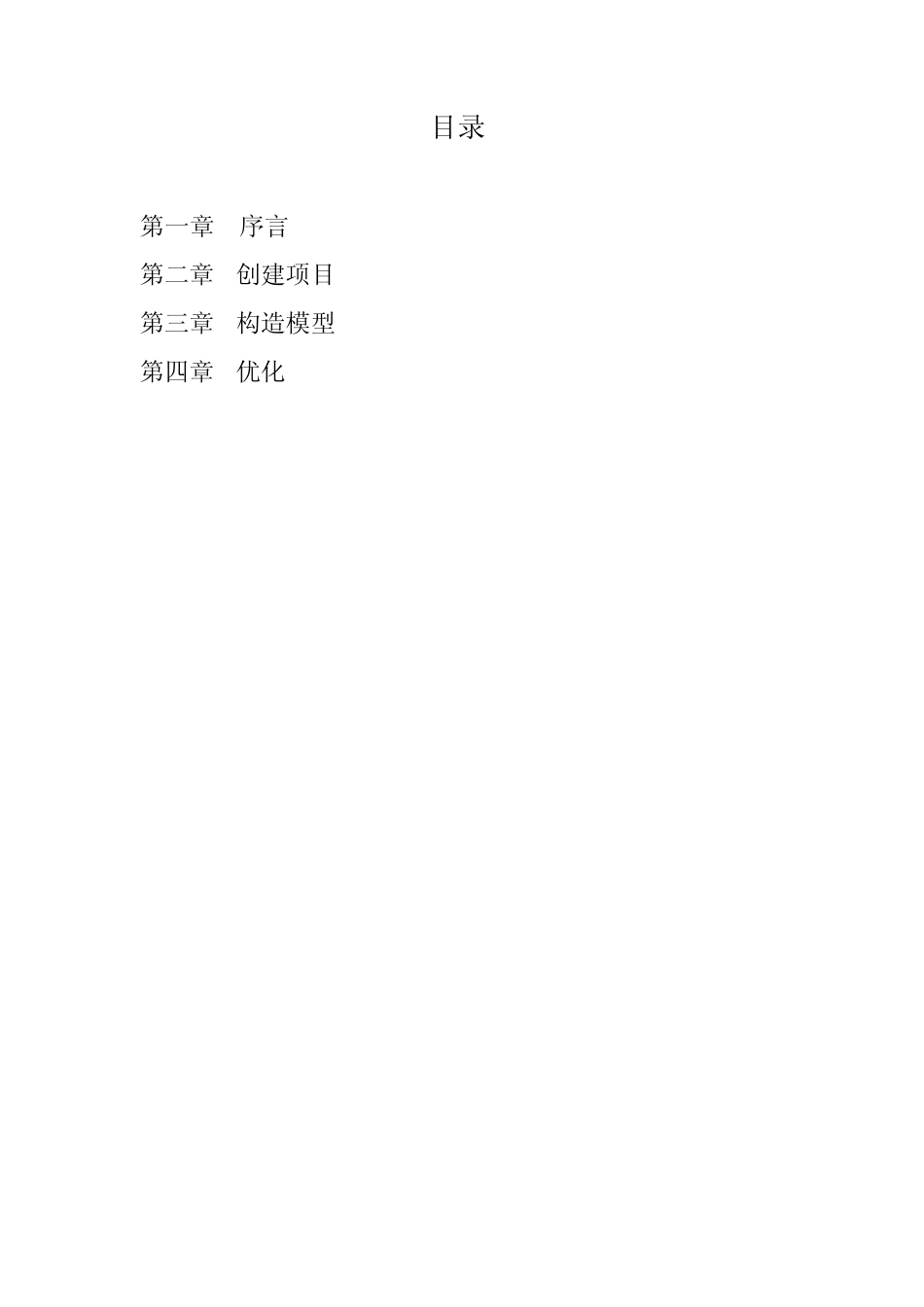

hfss教程_第2页
2/49

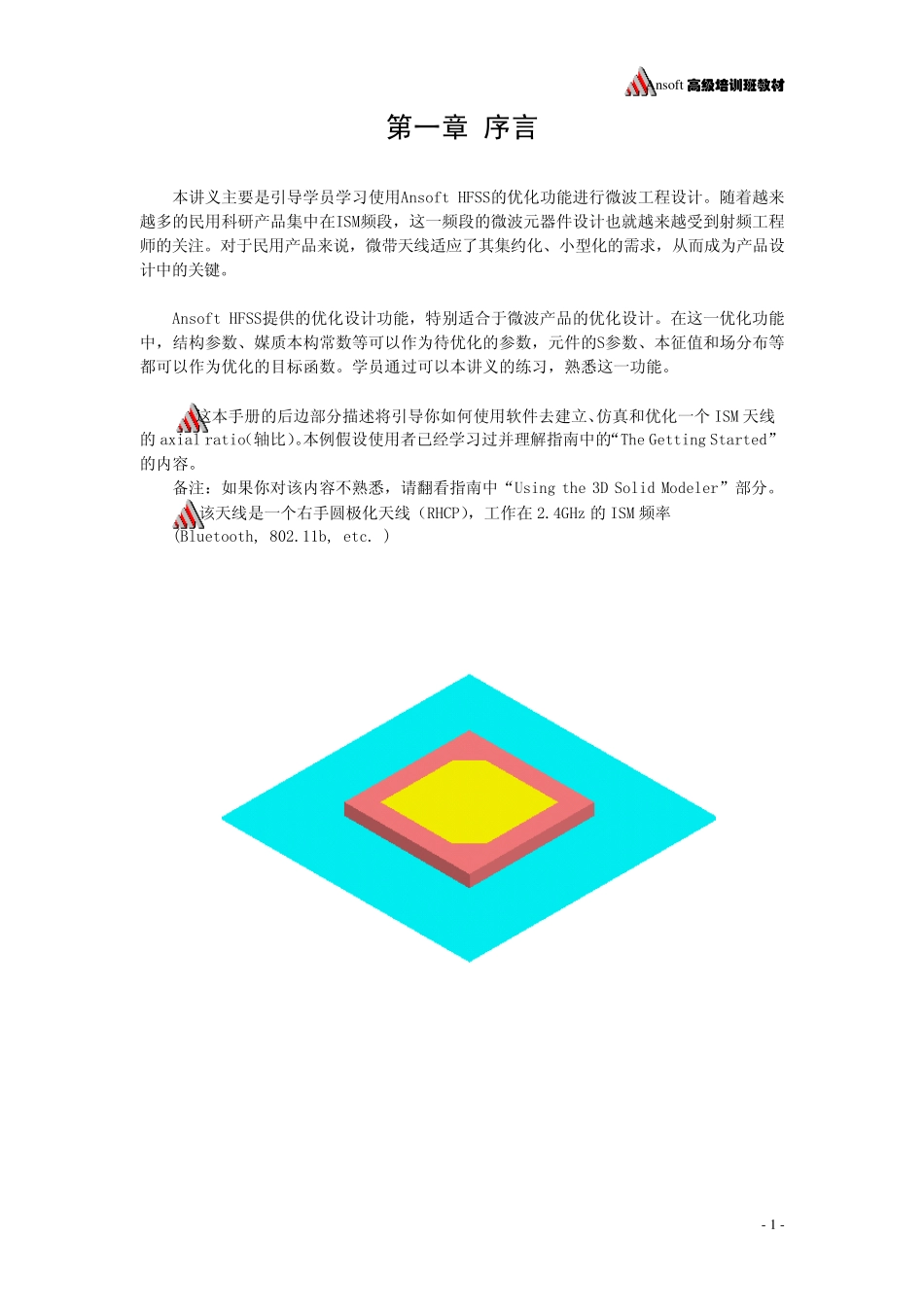

hfss教程_第3页
3/49
Ansoft高级培训班教材 ISM 天线射频特性的 Ansoft HFSS 分析 李磊 谢拥军 编著 西安电子科技大学Ansoft培训中心 目录 第一章 序言 第二章 创建项目 第三章 构造模型 第四章 优化 Ansoft高级培训班教材 - 1 - 第一章 序言 本 讲 义 主 要 是 引 导 学 员 学 习 使 用 Ansoft HFSS的 优 化 功 能 进 行 微 波 工 程 设 计 。 随 着 越 来越 多 的 民 用 科 研 产 品 集 中 在 ISM频 段 , 这 一 频 段 的 微 波 元 器 件 设 计 也 就 越 来 越 受 到 射 频 工 程师 的 关 注 。 对 于 民 用 产 品 来 说 , 微 带 天 线 适 应 了 其 集 约 化 、 小 型 化 的 需 求 , 从 而 成 为 产 品 设计 中 的 关 键 。 Ansoft HFSS提 供 的 优 化 设 计 功 能 , 特 别 适 合 于 微 波 产 品 的 优 化 设 计 。 在 这 一 优 化 功 能中 , 结 构 参 数 、 媒 质 本 构 常 数 等 可 以 作 为 待 优 化 的 参 数 , 元 件 的 S参 数 、 本 征 值 和 场 分 布 等都 可 以 作 为 优 化 的 目 标 函 数 。 学 员 通 过 可 以 本 讲 义 的 练 习 , 熟 悉 这 一 功 能 。 这 本 手 册 的 后 边 部 分 描 述 将 引 导 你 如 何 使 用 软 件 去 建 立 、仿 真 和 优 化 一 个 ISM 天 线的 axial ratio( 轴比)。本 例假设 使 用 者已经学 习 过 并理解指南中 的“The Getting Started”的 内容。 备注 :如 果你 对 该内容不熟 悉 , 请翻看指南中 “Using the 3D Solid Modeler”部 分 。 该天 线 是 一 个 右手 圆极化 天 线 ( RHCP), 工 作 在 2.4GHz 的 ISM 频 率 (Bluetooth, 802.11b, etc. ) Ansoft高级培训班教材 - 2 - 第二章创建项目 本章中你的目标是: √保存一个新项目。 √把一个新的HFSS设计加到已建的项目 √为项目选择一种求解方式 √设置设计使用的长度单位 时间:完成这章的内容总共大约要5分钟。 一.打开HFSS并保存一个新项目 1. 双击桌面上的HFSS9图标,这样就可以启动HFSS。启动后的程序工作环境如图: 图 2-1 HFSS 工作界面 1.打开File选项(alt+F),单击Save as。2....
