HFSS电磁屏蔽电磁兼容设计实验

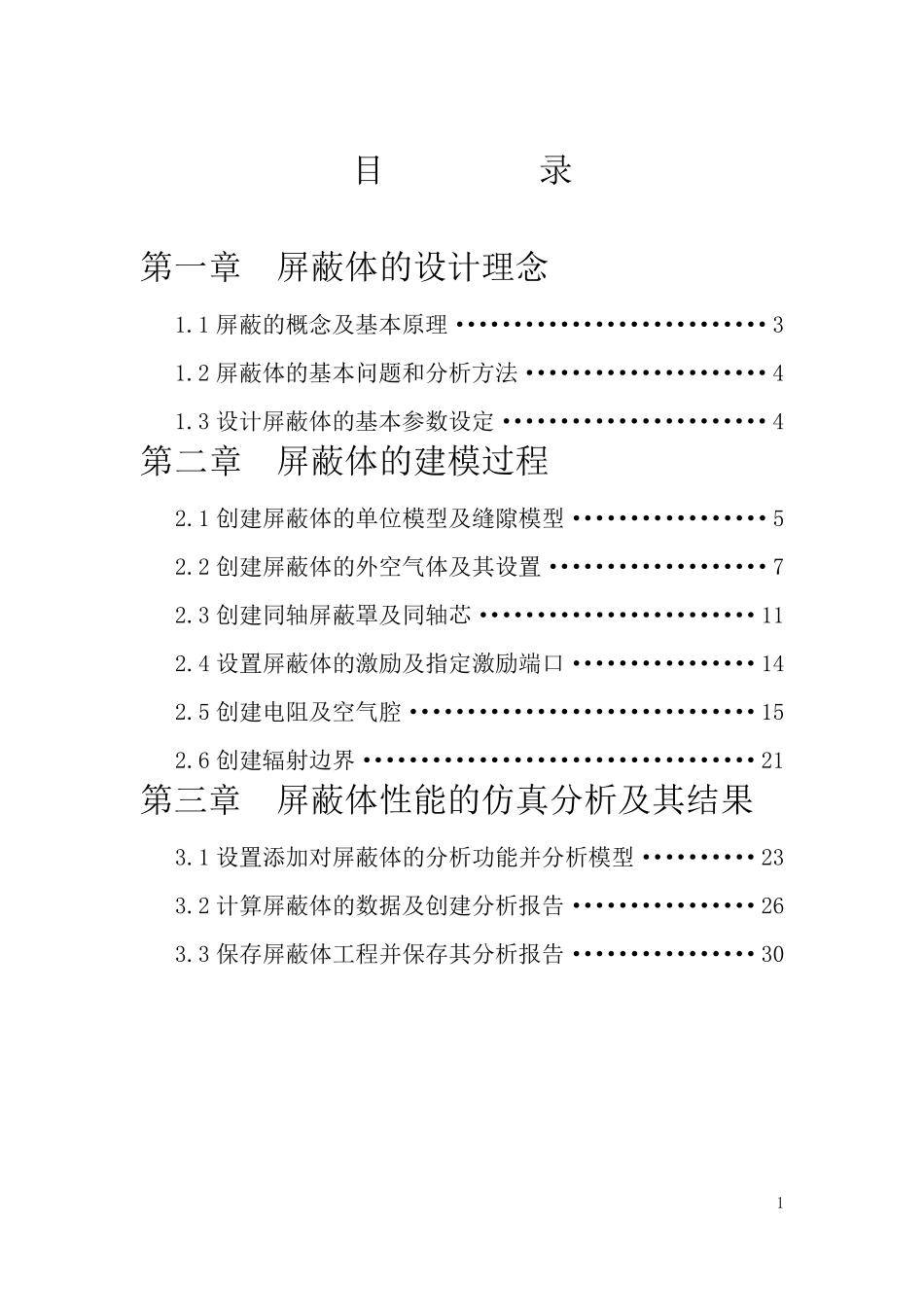

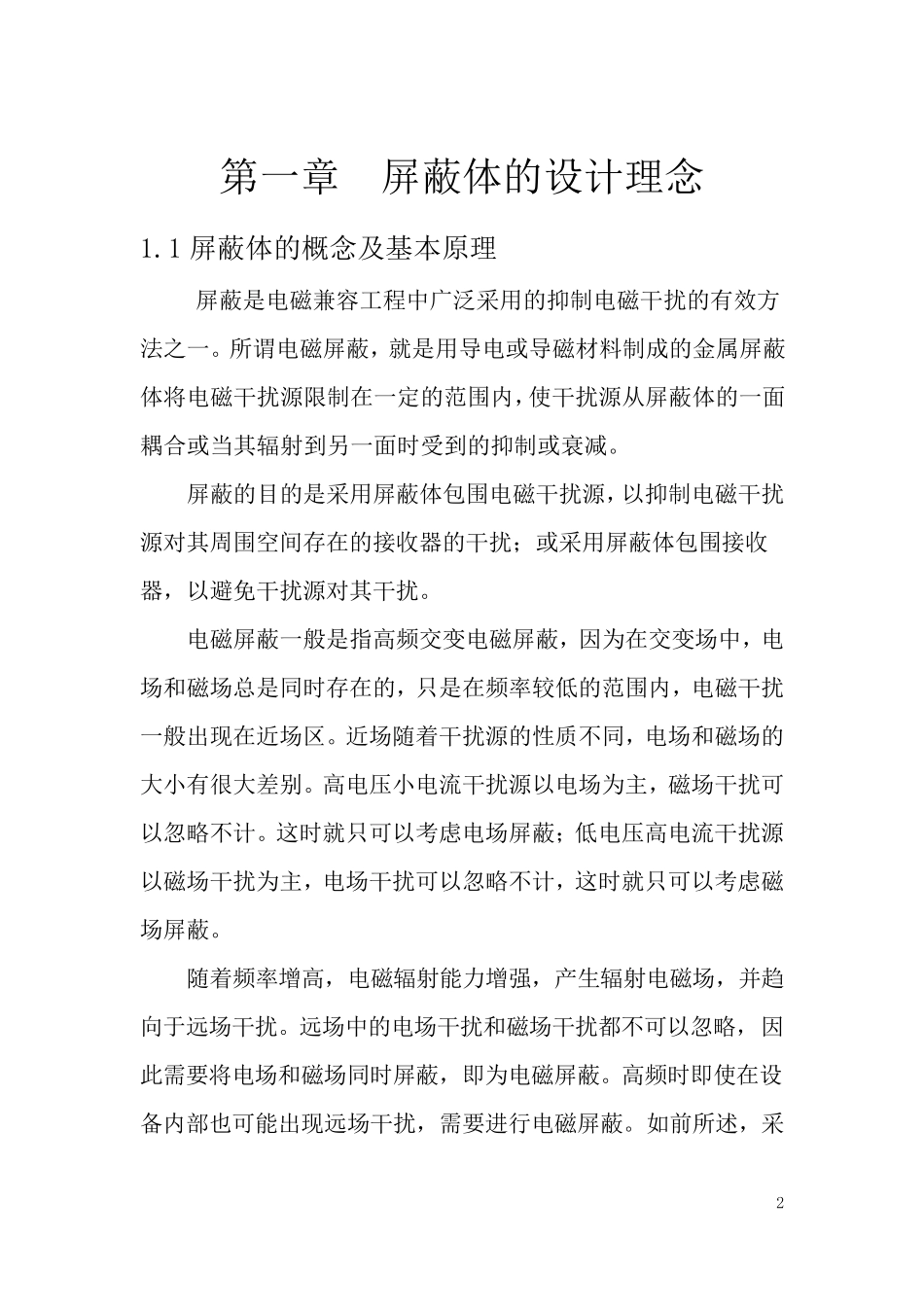

1 目 录 第一章 屏蔽体的设计理念 1.1 屏蔽的概念及基本原理···························3 1.2 屏蔽体的基本问题和分析方法·····················4 1.3 设计屏蔽体的基本参数设定·······················4 第二章 屏蔽体的建模过程 2.1 创建屏蔽体的单位模型及缝隙模型·················5 2.2 创建屏蔽体的外空气体及其设置···················7 2.3 创建同轴屏蔽罩及同轴芯························11 2.4 设置屏蔽体的激励及指定激励端口················14 2.5 创建电阻及空气腔······························15 2.6 创建辐射边界··································21 第三章 屏蔽体性能的仿真分析及其结果 3.1 设置添加对屏蔽体的分析功能并分析模型··········23 3.2 计算屏蔽体的数据及创建分析报告················26 3.3 保存屏蔽体工程并保存其分析报告················30 2 第一章 屏蔽体的设计理念 1.1 屏蔽体的概念及基本原理 屏蔽是电磁兼容工程中广泛采用的抑制电磁干扰的有效方法之一。所谓电磁屏蔽，就是用导电或导磁材料制成的金属屏蔽体将电磁干扰源限制在一定的范围内，使干扰源从屏蔽体的一面耦合或当其辐射到另一面时受到的抑制或衰减。 屏蔽的目的是采用屏蔽体包围电磁干扰源，以抑制电磁干扰源对其周围空间存在的接收器的干扰；或采用屏蔽体包围接收器，以避免干扰源对其干扰。 电磁屏蔽一般是指高频交变电磁屏蔽，因为在交变场中，电场和磁场总是同时存在的，只是在频率较低的范围内，电磁干扰一般出现在近场区。近场随着干扰源的性质不同，电场和磁场的大小有很大差别。高电压小电流干扰源以电场为主，磁场干扰可以忽略不计。这时就只可以考虑电场屏蔽；低电压高电流干扰源以磁场干扰为主，电场干扰可以忽略不计，这时就只可以考虑磁场屏蔽。 随着频率增高，电磁辐射能力增强，产生辐射电磁场，并趋向于远场干扰。远场中的电场干扰和磁场干扰都不可以忽略，因此需要将电场和磁场同时屏蔽，即为电磁屏蔽。高频时即使在设备内部也可能出现远场干扰，需要进行电磁屏蔽。如前所述，采3 用导电材料制作的且接...
