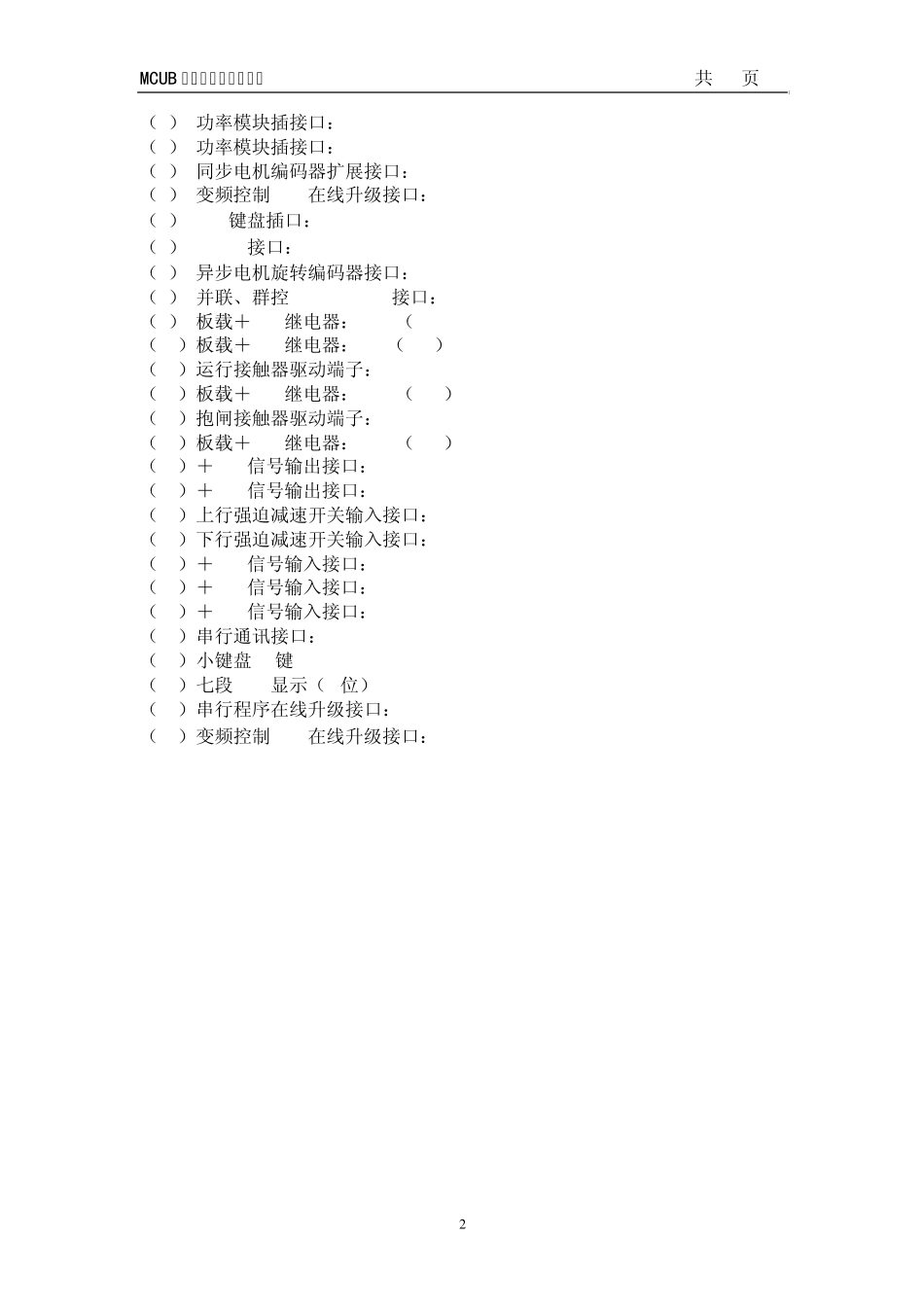

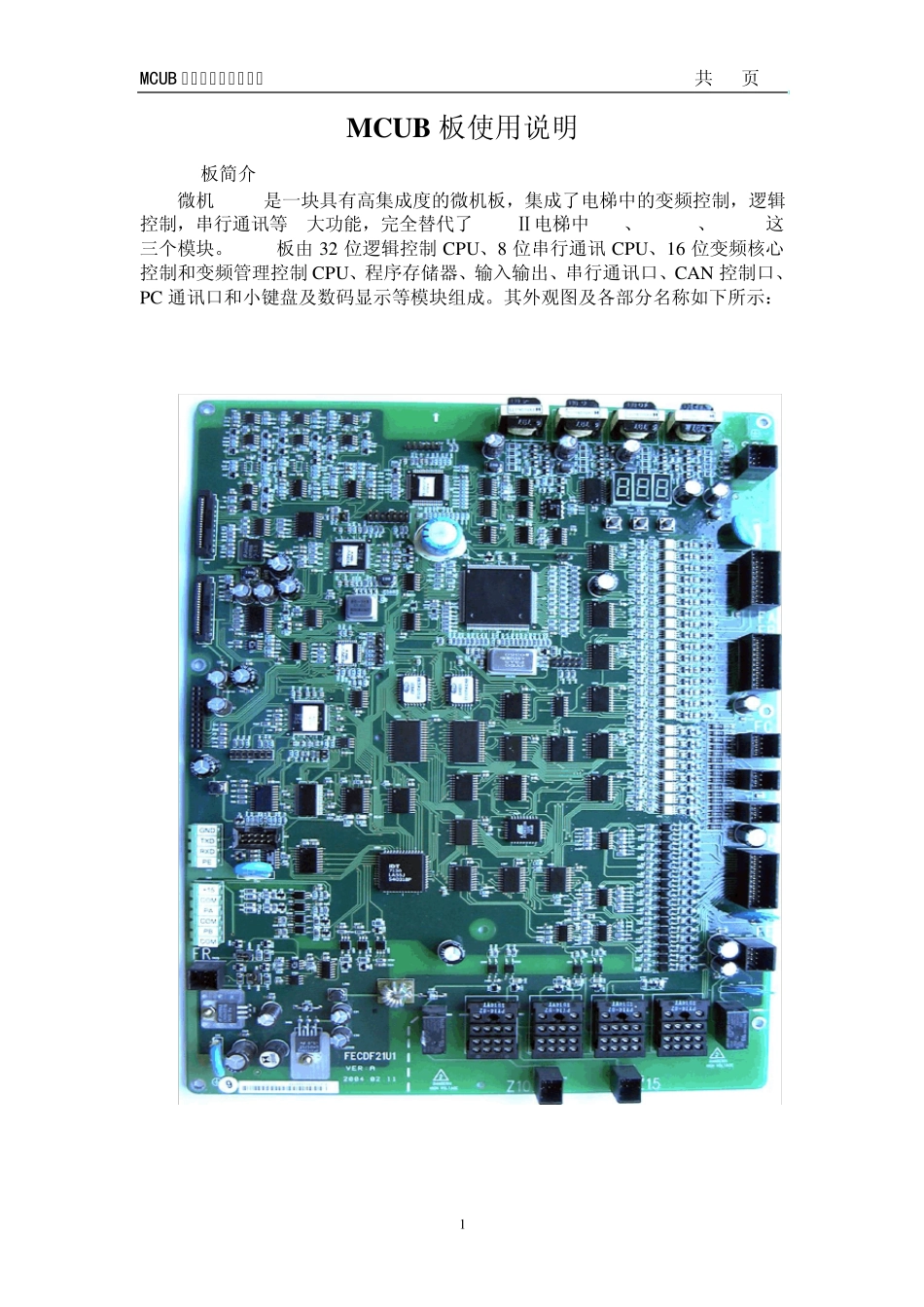

MCUB 板电梯状态操作说明 共16页 1 MCUB 板使用说明 1 MCUB板简介 微机MCUB是一块具有高集成度的微机板，集成了电梯中的变频控制，逻辑控制，串行通讯等3大功能，完全替代了GVF-Ⅱ电梯中FMT、TD3100、SCL-A这三个模块。MCUB板由 32 位逻辑控制CPU、8 位串行通讯CPU、16 位变频核心控制和变频管理控制CPU、程序存储器、输入输出、串行通讯口、CAN 控制口、PC 通讯口和小键盘及数码显示等模块组成。其外观图及各部分名称如下所示： (1) (2) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (16) (15) (17) (18) (19) (20) (21) (22) (23) (25) (26) (24) (3) MCUB 板电梯状态操作说明 共16页 2 （1） 功率模块插接口：CN1 （2） 功率模块插接口：CN2 （3） 同步电机编码器扩展接口：CN9 （4） 变频控制CPU在线升级接口：CN5 （5） INV键盘插口：CN3 （6） RS232接口：CN12 （7） 异步电机旋转编码器接口：CN11 （8） 并联、群控TCAN/RS485接口：FR （9） 板载＋48V继电器：15BX（MY4 （10）板载＋48V继电器：50B（MY4） （11）运行接触器驱动端子：Z10 （12）板载＋48V继电器：40D （MY4） （13）抱闸接触器驱动端子：Z15B （14）板载＋48V继电器：100R（MY4） （15）＋48V信号输出接口：FE （16）＋24V信号输出接口：FD （17）上行强迫减速开关输入接口：SDSU （18）下行强迫减速开关输入接口：SDSD （19）＋48V信号输入接口：FC （20）＋24V信号输入接口： FB （21）＋24V信号输入接口：FA （22）串行通讯接口：SCL （23）小键盘(3键) （24）七段 LED显示（3位） （25）串行程序在线升级接口：CN302 （26）变频控制CPU在线升级接口：CN4 MCUB 板电梯状态操作说明 共16页 3 2.小键盘介绍 2.1硬件介绍 在MCUB 的右上角有三个小按钮和三个7 段数 码显示，称之为小键盘。通过对小键盘的不同操 作，可以使三个7 段数码显示出电梯的不同信息 以及对电梯进行一些操作。 小键盘的外观如右图所示： 对应图中左中右三个键分别定义为MODE、 MCUB板定义了7个状态号，分别为0、1、2、3、4、5、6，各状态对应的功能见下表（电梯小键盘功能列表）。在任何状态下，按下MODE键，显示的就是当前状态的状态号。要进入某个状态时，先按下MODE键，然后用INC/ST键调状态号，这时LED3按照0、1、2、3、4、5、6、0、1、2…依次循环变化显示。调到需要进入的状态号后...
