HGS40型钢筋直螺纹滚丝机使用说明书

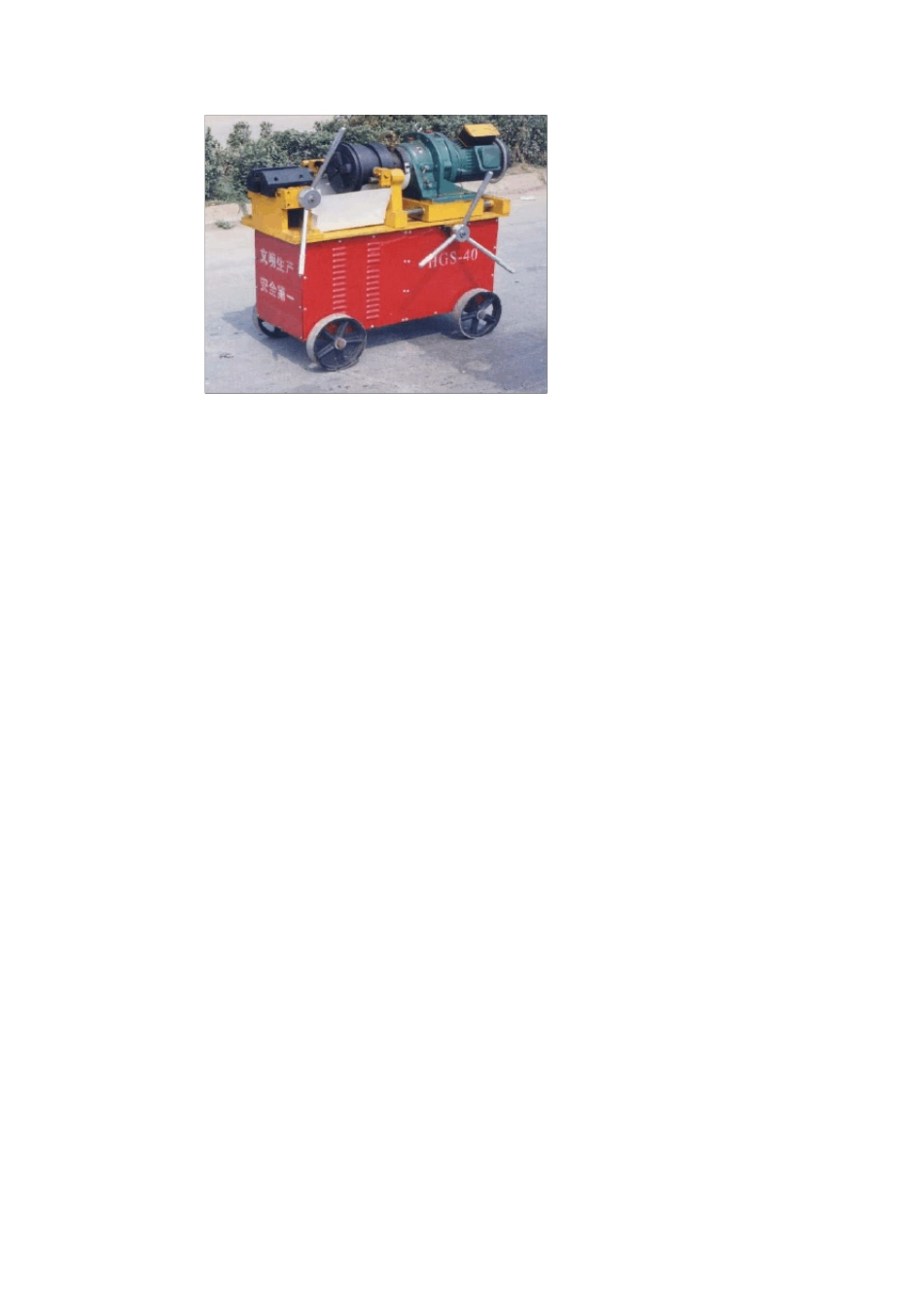

HGS-40 型钢筋直螺纹滚丝机使用说明书 一．用途 HGS-40 型钢筋直螺纹滚丝机。主要用于建筑工程带肋钢滚轧直螺纹丝头，是实现钢筋连接的关键设备。可加工直径16-40mm 的HRB335 和HRB400 级带肋钢筋。 二．特点 HGS-40 型钢筋直螺纹滚丝机，可一次装夹完成从剥肋到滚轧螺纹的加工过程。加工螺纹的牙形饱满，尺寸精度高，机械强度高。 既可加工正扣螺纹，也可加工反扣螺纹。 本机操作简单、结构紧凑、工作可靠，具有独特的刀具自动开合机构。 可加工直径范围为 16－40mm 的HRB335 和HRB400 级钢筋。 三．结构 HGS－40 型钢筋直螺纹滚丝机，由机架、夹紧钳、导轨、滑板、摆线针轮减速机、剥肋滚轧头、进给机构、自动开合机构、行程限位机构、冷却系统、电器控制箱、控制系统等部分组成。 四．主要技术参数 1．加工钢筋直径范围：φ16-φ40mm 2．主电机功率：4.0 KW 3．配用电源：三相 380V 50Hz 4．主轴转速：40-62r／min 5．最大加工长度：80mm 6．重量：560kg 五．使用方法 （一）加工前的准备 1．按要求接好电源线和接地线，接通电源。电源为三相 380V 50Hz 的交流电源，为保证人身安全请使用带漏电保护功能的自动开关。 2．冷却液箱中，加足溶性冷却液(严禁加油性冷却液）。 （二）空车试转 1．接通电源。检查冷却水泵工作是否正常。 2．操作按钮，检查电器控制系统工作是否正常。 （三）加工前的调整 1．根据所加工钢筋的直径，调换与加工直径相适应的滚丝轮。滚丝轮与加工钢筋直径的关系见表一： 滚丝轮外径 φ78.2 φ69.4 φ59 加工钢筋直径 16--22 25--32 36--40 螺距 2.5 3.0 3.5 2．调换滚丝轮的同时，调换与滚丝轮螺距相适宜的垫圈，以保证螺距的正确性，螺距与垫圈厚度的关系见表二： 螺距 2.5 3.0 3.5 垫圈 5.17 6.00 6.83 5.00 6.00 7.00 4.83 6.00 7.17 厚度 6.85 6.00 5.17 7.00 6.00 5.00 7.17 6.00 4.83 3．滚丝轮与加工直径相适应后，将与钢筋相适应的对刀棒插入滚轧头中心，调整滚丝轮使之与对刀棒相接触，抽出对刀棒，拧紧螺钉，压紧齿圈，使之不得移动。 4．对于固定定位盘的设备根据所加工钢筋直径，调换与加工直径相适应的定位盘（定位盘上打印有加工直径）。对于可调整定位盘的设备按定位盘刻度调整到相应的刻度，当剥肋刀磨损时还需要进行微调。 5．根据所加工钢筋规格，调整剥肋行程档块的位置，保证剥肋长度达到要求值。剥肋长度与钢...
