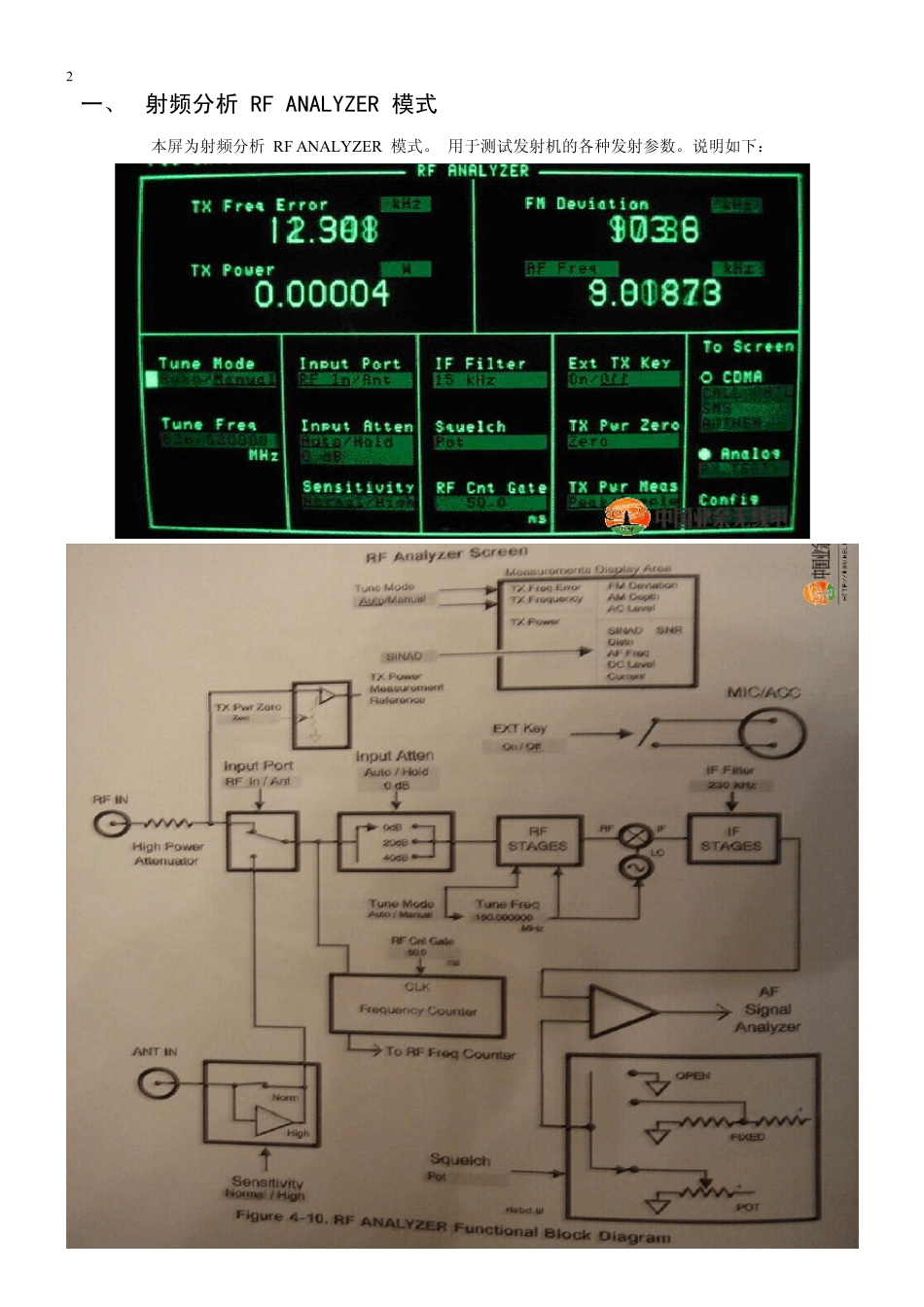

1HP8920HP8921HP8924C综测详细操作一、 射频分析 RF ANALYZER 模式------------------------2二、 接收机测试模式------------------------4三、 音频分析------------------------6四、 发射机测试------------------------9五、 射频信号发生器------------------------12六、 双工模式------------------------14七、 频谱分析------------------------17八、 示波器------------------------22专业对讲机方案提供商联创电子赖工整理泉州市南安大霞美南丰花园城Q Q : 271167232一、 射频分析 RF ANALYZER 模式本屏为射频分析RF ANALYZER 模式。 用于测试发射机的各种发射参数。说明如下：3一、Tune Mode调谐模式。可自动 Auto 和手动 Manual。a)当 Tune Mode 调谐模式设置为手动 Manual 时，Tx Frequency 以误差形式显示，并显示为 TX Freq Error。b)当 Tune Mode 调谐模式设置为自动 Auto 时，Tx Frequency 以频率显示。二、Tune Freq调谐频率。三、TX Power发射功率。四、Input Port射频输入口选项。a)RF In 表示射频信号从射频输入／输出口 RF IN/OUT 进。通常大功率信号从此口进。b)Ant 表示射频信号从天线输入口 ANT IN 进。弱小信号一般从此口进。五、Input Atten输入衰减。可选自动 Auto 和保持 Hold。a)当选自动时，机器根据输入信号的大小，自动选择输入衰减值 0dB，20dB 或 40dB。b)当选择保持时，衰减值保持不变，可手动选择衰减值。六、Sensitivity天线输入口 ANT IN 灵敏度选择。a)Normal表示正常灵敏度。b)High 为高灵敏度。该项未做校正，故做精确测量时，不选此项，而选 Normal。七、IF Filter选中频滤波器的带宽。a)通常选 15kHz，接收调频广播时选 230kHz。八、 Squelch禁噪选项。a)选 Pot时，表示前面板的静噪旋纽 SQUELCH 可用。b)选 Open 时，表示禁噪处于打开状态。c)选 Fixed 时，表示禁噪被综测内固定在某个值。九、RF Cnt Gate 射频计数时间。也可以说是频率计的计数门限。a)该数字愈小，表示发射频率误差 TX Freq Error 或发射频率 TX Frequency 刷新愈快。十、Ext TX Key 外部发射键控。a)当选为 On 时，话筒控制口 MIC/ACC 的３脚 和５脚 接通，可用作 PTT 来控制外部发射机发射。b)当选为 Off 时，断开。十一、TX Pwr Zero 为 发射功率零校正。a)当射频输入/输出口 RF IN/OUT 没有射频信号输入时，...
