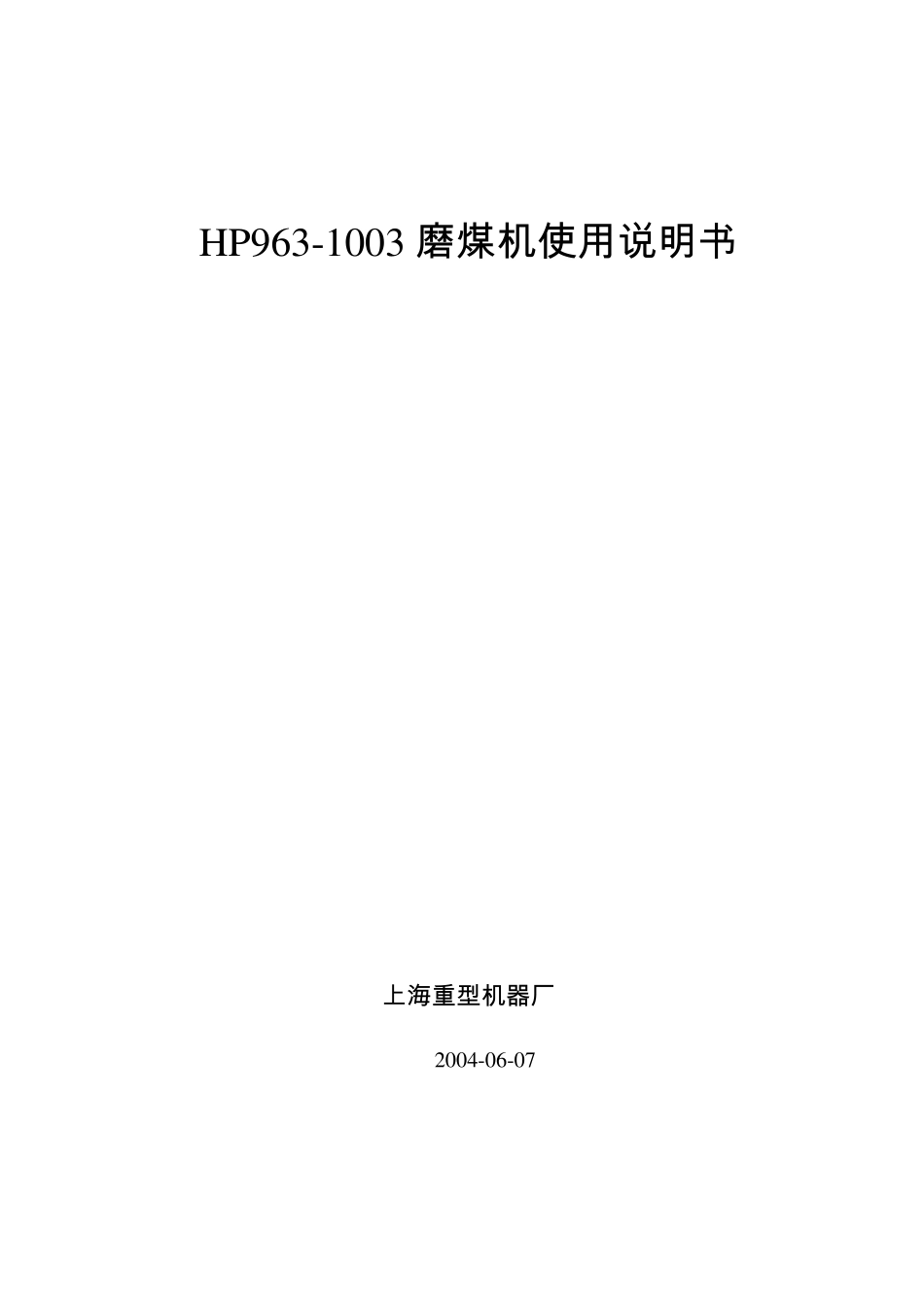

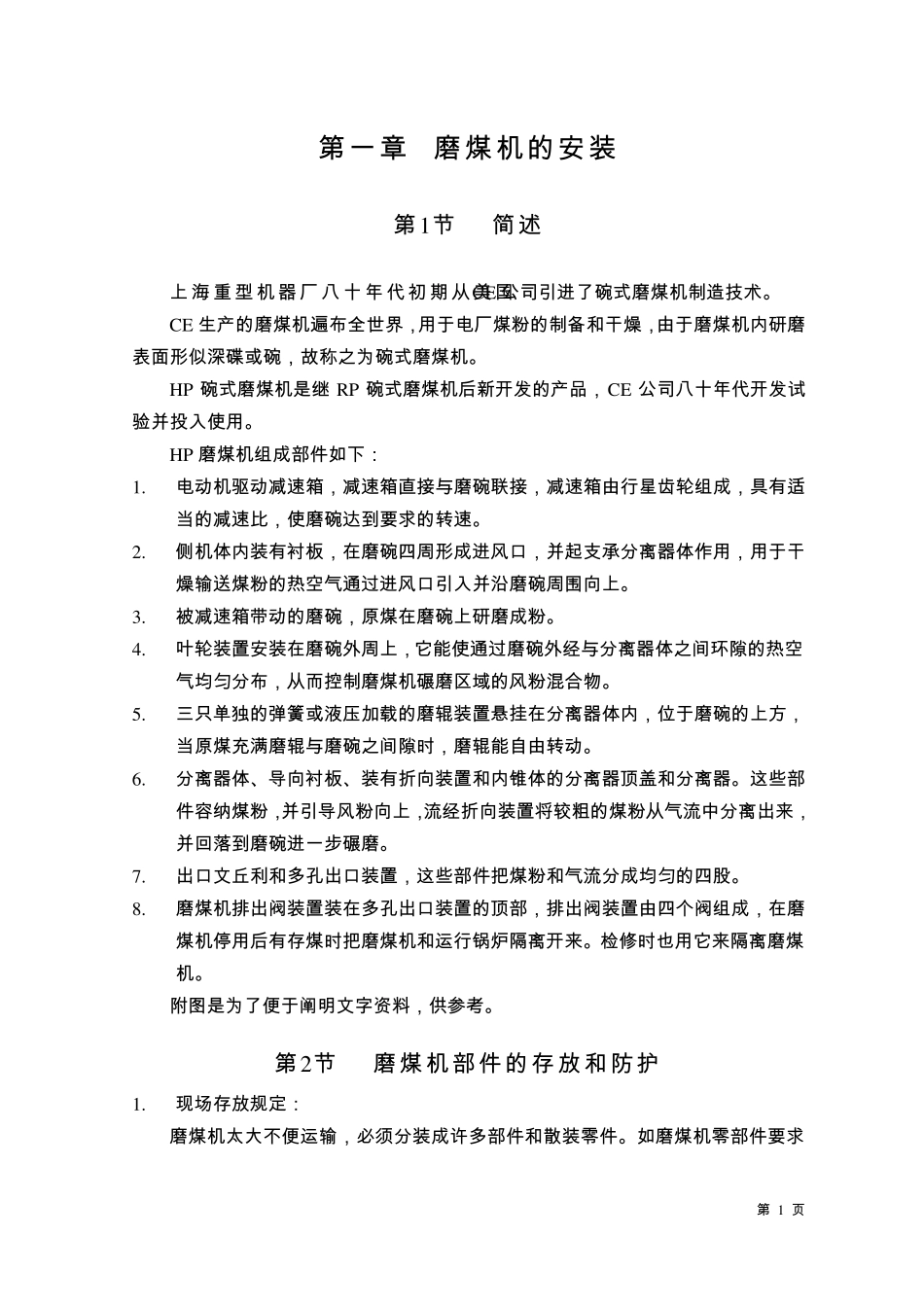

HP963-1003 磨 煤 机 使 用 说 明 书 上海重型机 器厂 2004-06-07 第 1 页 第一章 磨煤机的安装 第1节 简述 上 海 重 型 机 器 厂 八 十 年 代 初 期 从 美 国CE 公司引进了碗式磨煤机制造技术。 CE 生产的磨煤机遍布全世界，用于电厂煤粉的制备和干燥，由于磨煤机内研磨表面形似深碟或碗，故称之为碗式磨煤机。 HP 碗式磨煤机是继 RP 碗式磨煤机后新开发的产品，CE 公司八十年代开发试验并投入使用。 HP 磨煤机组成部件如下： 1. 电动机驱动减速箱，减速箱直接与磨碗联接，减速箱由行星齿轮组成，具有适当的减速比，使磨碗达到要求的转速。 2. 侧机体内装有衬板，在磨碗四周形成进风口，并起支承分离器体作用，用于干燥输 送 煤粉的热 空 气 通 过 进风口引入并沿 磨碗周围 向 上。 3. 被 减速箱带 动的磨碗，原 煤在磨碗上研磨成粉。 4. 叶 轮装置 安装在磨碗外 周上，它 能 使通 过 磨碗外 经 与分离器体之间 环 隙 的热 空气 均 匀 分布，从而 控 制磨煤机碾 磨区 域 的风粉混 合 物 。 5. 三 只 单 独 的弹 簧 或液 压 加 载 的磨辊 装置 悬 挂 在分离器体内，位 于磨碗的上方 ，当原 煤充 满 磨辊 与磨碗之间 隙 时 ，磨辊 能 自 由转动。 6. 分离器体、导向 衬板、装有折向 装置 和内锥体的分离器顶盖和分离器。这些部件容纳煤粉，并引导风粉向 上，流经 折向 装置 将较粗的煤粉从气 流中分离出来，并回落到磨碗进一步碾 磨。 7. 出口文丘利和多孔出口装置 ，这些部件把煤粉和气 流分成均 匀 的四股。 8. 磨煤机排出阀装置 装在多孔出口装置 的顶部，排出阀装置 由四个阀组成，在磨煤机停用后有存煤时 把磨煤机和运行锅炉隔离开来。检修时 也用它 来隔离磨煤机。 附图是为了便于阐明文字资料，供参考。 第2节 磨煤机部件的存放和防护 1. 现场存放规定： 磨煤机太大不便运输 ，必须分装成许多部件和散装零件。如磨煤机零部件要求第 2 页 现场存放（不超过二年），必须遵循下列规定： 1.1 用户收到磨煤机零部件后，通知制造厂按装箱单清点。 1.2 在规定存放的步骤里涉及的涂层，防护油和塞头在出厂之前已经采用，在现场应予以检查和保护，关于这些涂层的详细规范参考说明书的有关章节。 1.3 对有陶瓷衬板装置时要特别细心，一有疏忽，衬板就可能断裂。 1.4 许多地方采用...
