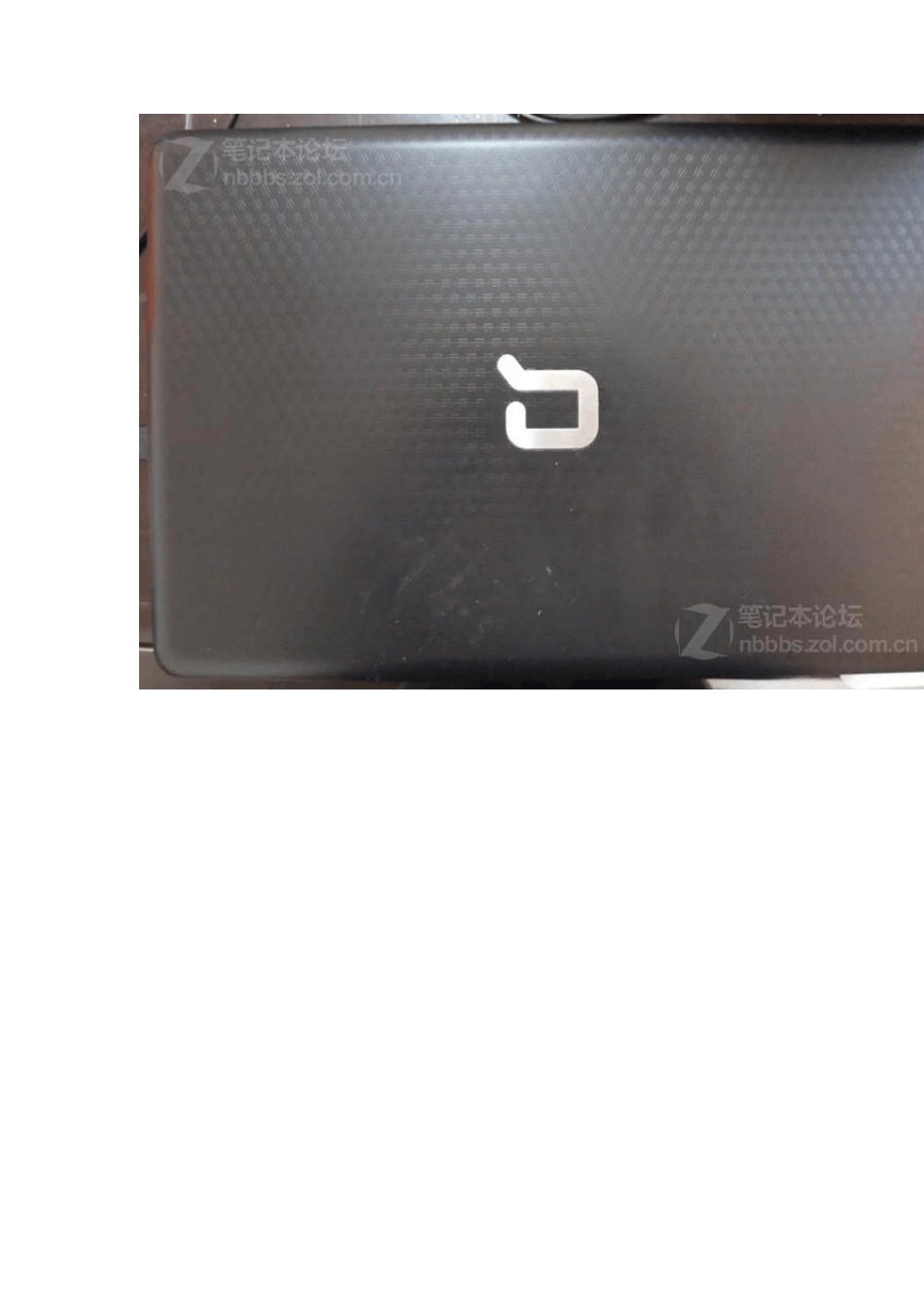

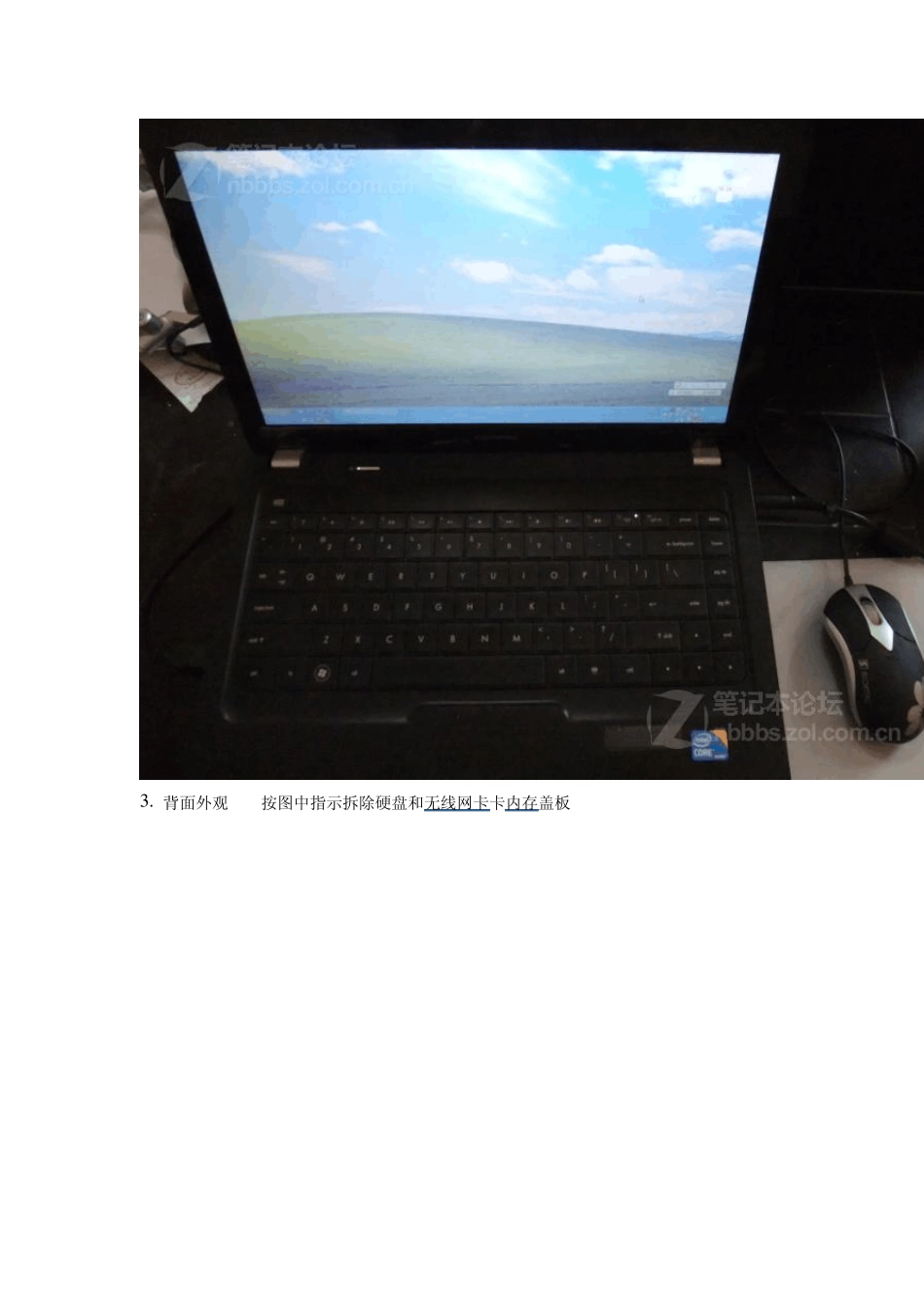

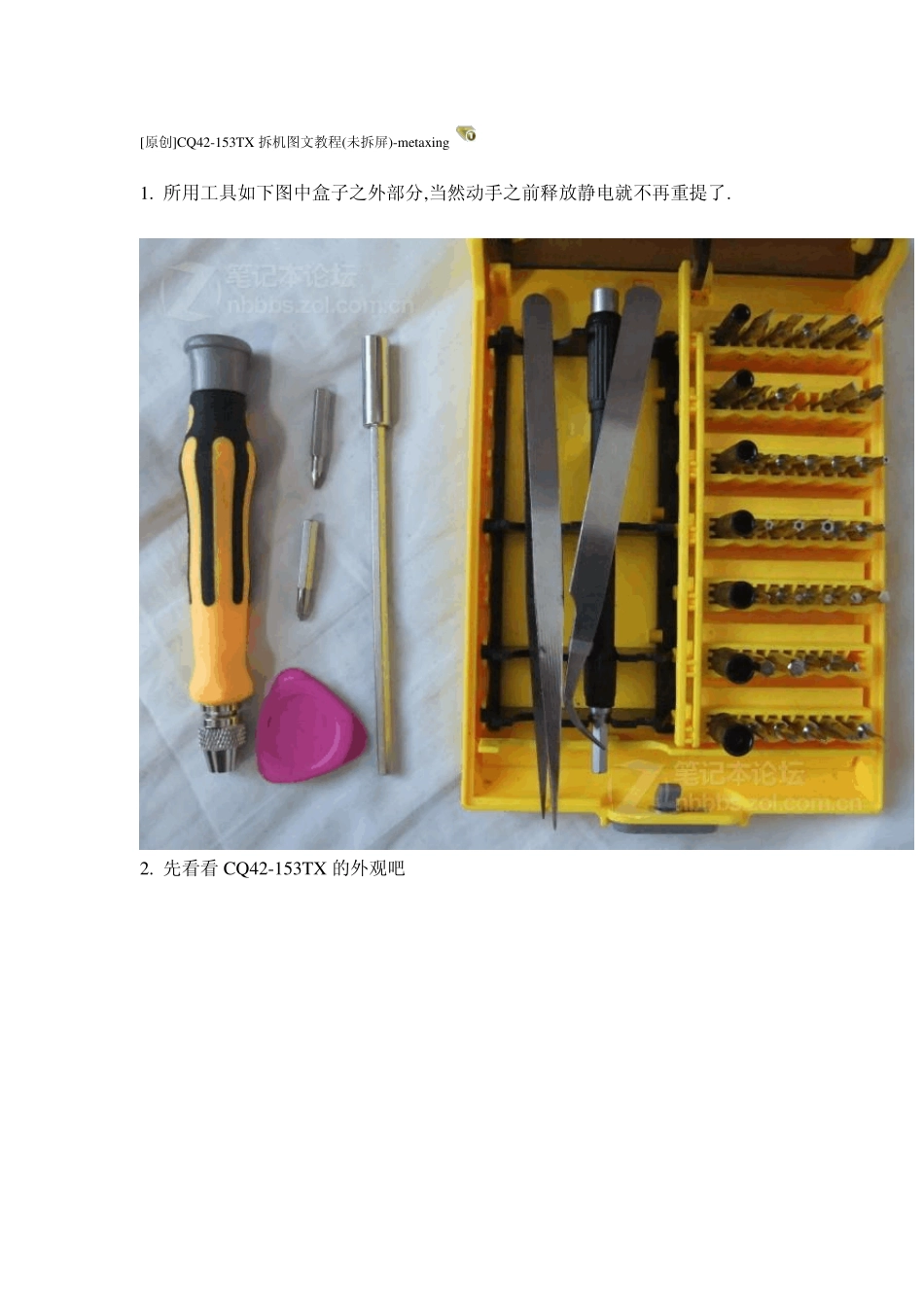

[原创]CQ42-153TX 拆机图文教程(未拆屏)-metax ing 1. 所用工具如下图中盒子之外部分,当然动手之前释放静电就不再重提了. 2. 先看看 CQ42-153TX 的外观吧 3 . 背面外观----按图中指示拆除硬盘和无线网卡卡内存盖板 4 . 背面外观(电池,无线网卡内存盖板和硬盘盖板已拆除)----继续按指示拆除硬盘光驱无线网卡以及内存 5 . 背面外观(无线网卡内存硬盘和光驱已拆除)----继续按指示拆除键盘 键盘从底面顶开后的样子 取下键盘排线 6 . 准备拆除前面板(感觉用词不当,相当不专业)----按指示断开四处连接线,其中左上角为水平拔出,另外三个是抬起卡扣拿出排线 拆除背面这10 颗前面板螺丝,并用手或拨片拆下前面板 拆下来的前面板内面图----有人在网上问怎么加蓝牙,这里指出了蓝牙的安装固定位置,后面将有蓝牙连接位置图 蓝牙模块安装位局部放大图 蓝牙模块见下图-注意 CQ42 要选用线长为 18CM 的蓝牙模块(切记,否则线太短,无法安装) 蓝牙模块连线连接在主板的这个接口上 7 . 前面板拆除后露出主板----按图示取下各线路并拆下三个主板固定螺丝拿下主板 主板正面 主板背面 CPU 及散热器局部图----没有硅脂就不拆了,清理一下灰尘就行了 比较难拆的总电源供电线局部图
