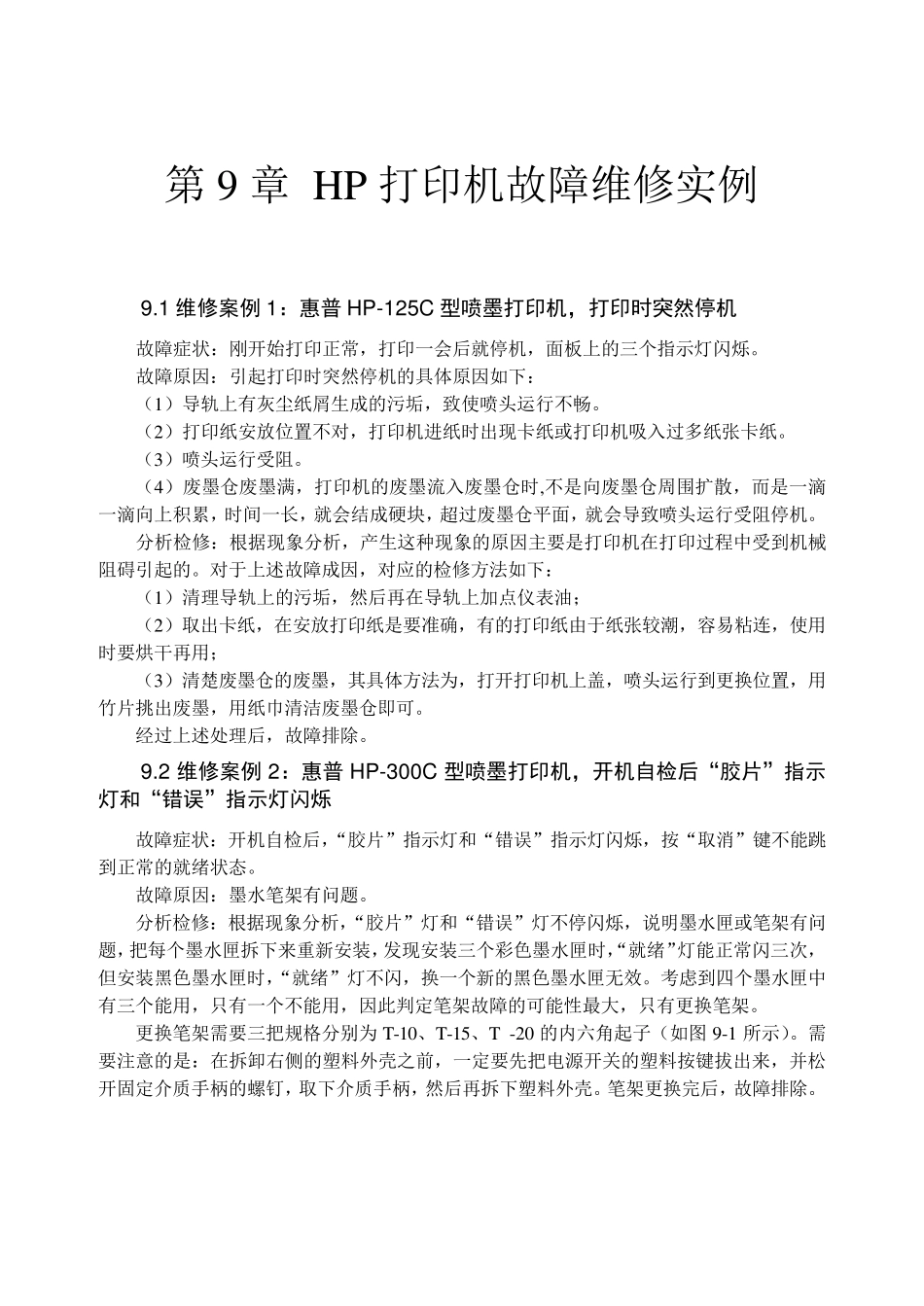

第 9 章 HP 打印机故障维修实例 9.1 维修案例1:惠普HP-125C 型喷墨打印机,打印时突然停机 故障症状:刚开始打印正常,打印一会后就停机,面板上的三个指示灯闪烁。 故障原因:引起打印时突然停机的具体原因如下: (1)导轨上有灰尘纸屑生成的污垢,致使喷头运行不畅。 (2)打印纸安放位置不对,打印机进纸时出现卡纸或打印机吸入过多纸张卡纸。 (3)喷头运行受阻。 (4)废墨仓废墨满,打印机的废墨流入废墨仓时,不是向废墨仓周围扩散,而是一滴一滴向上积累,时间一长,就会结成硬块,超过废墨仓平面,就会导致喷头运行受阻停机。 分析检修:根据现象分析,产生这种现象的原因主要是打印机在打印过程中受到机械阻碍引起的。对于上述故障成因,对应的检修方法如下: (1)清理导轨上的污垢,然后再在导轨上加点仪表油; (2)取出卡纸,在安放打印纸是要准确,有的打印纸由于纸张较潮,容易粘连,使用时要烘干再用; (3)清楚废墨仓的废墨,其具体方法为,打开打印机上盖,喷头运行到更换位置,用竹片挑出废墨,用纸巾清洁废墨仓即可。 经过上述处理后,故障排除。 9.2 维修案例2:惠普HP-300C 型喷墨打印机,开机自检后“胶片”指示灯和“错误”指示灯闪烁 故障症状:开机自检后,“胶片”指示灯和“错误”指示灯闪烁,按“取消”键不能跳到正常的就绪状态。 故障原因:墨水笔架有问题。 分析检修:根据现象分析,“胶片”灯和“错误”灯不停闪烁,说明墨水匣或笔架有问题,把每个墨水匣拆下来重新安装,发现安装三个彩色墨水匣时,“就绪”灯能正常闪三次,但安装黑色墨水匣时,“就绪”灯不闪,换一个新的黑色墨水匣无效。考虑到四个墨水匣中有三个能用,只有一个不能用,因此判定笔架故障的可能性最大,只有更换笔架。 更换笔架需要三把规格分别为T-10、T-15、T -20 的内六角起子(如图 9-1 所示)。需要注意的是:在拆卸右侧的塑料外壳之前,一定要先把电源开关的塑料按键拔出来,并松开固定介质手柄的螺钉,取下介质手柄,然后再拆下塑料外壳。笔架更换完后,故障排除。 图9-1 内六角起子 9.3 维修案例3:惠普HP-350C 型喷墨打印机,自检后出现错误提示 故障症状:开机自检后出现错误提示。 故障原因:定位检测器表面脏污造成的。 分析检修:经开机检查,发现纸辊左端的白色定位槽定位不准,偏向内侧。检修时,打开护盖,用铅笔(或用纸张折叠成的纸条)压住护盖开关,重新开机。观察机器的自检...
