HRD12008降压电源模块

HRD12008降压电源模块_第1页
1/7
HRD12008降压电源模块_第2页
2/7

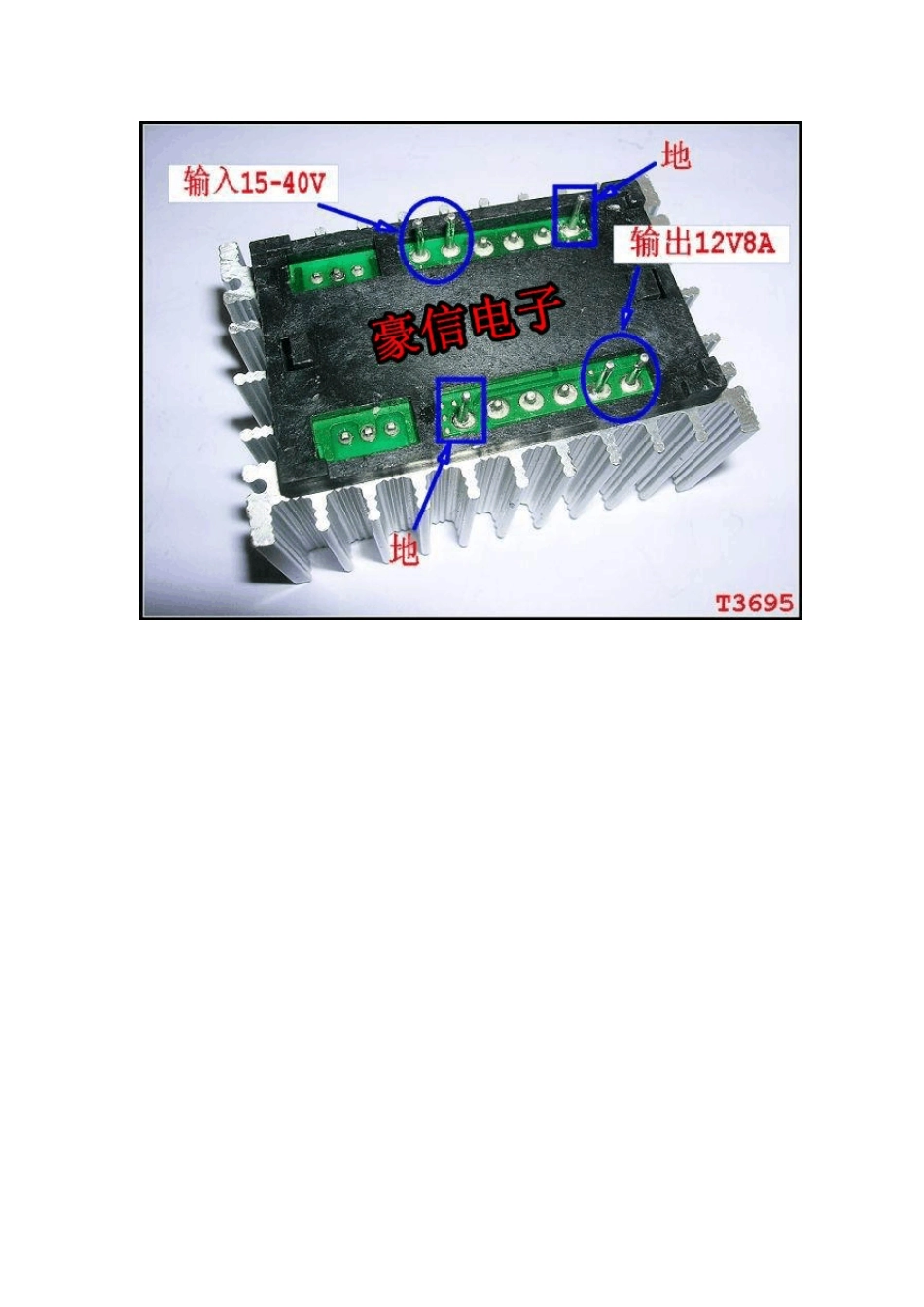

HRD12008降压电源模块_第3页
3/7
主要参数: 输入(DC):15V-40V 输出(DC):12v 可改可调 输出电流:8A 体积:60MM*40MM*30MM 改装后参数: 输入(DC):8V-40V 输出(DC):3-30v 1.主芯片是日立的降压、反转专用DC-DC 芯片 HA16114FP (最高可到600KHz,输出驱动电流可达1A,内部基准电压源输出2.5V,因此该模块调节电压是从2.5V开始的,没试验将7脚直接接地会不会从0V起调),开关管是2SJ652,二极管是RB215T-90,电感是用EED25 磁芯,3 线并绕而成,应该有一定余量。相关PDF 资料附后。标称输出12V 8A,但是根据限流电阻计算得出的电流应该是10.5A 2、改装为可调电源,改装前一定注意要在输入以及输出端就近连接1000uF 电解电容,否则会出现电压错乱的现象。按照图中红圈里面的办法加接10K 电位器,可以用引线连出。调节电位器即可以得到2.5 至电源电压的输出(空载) 改装后注意: 1、输入电压 8-40V,输出可在 3V-30V之间任意调整。 2、最大输出电流 8A,在输入与输出压差在 8V以内可 保证 6A连续输出,功率最高可达 150W左右,效率最高达 94%。 3、由于是降压型 DC-DC电路,所以输入电压需要比 输出电压高 4V以上,才能保证输出电压的稳定。 4、带短路过热、保护,输出端即使短路也不怕,电 路会自动保护!空负载,静态功耗仅 6mA左右。
