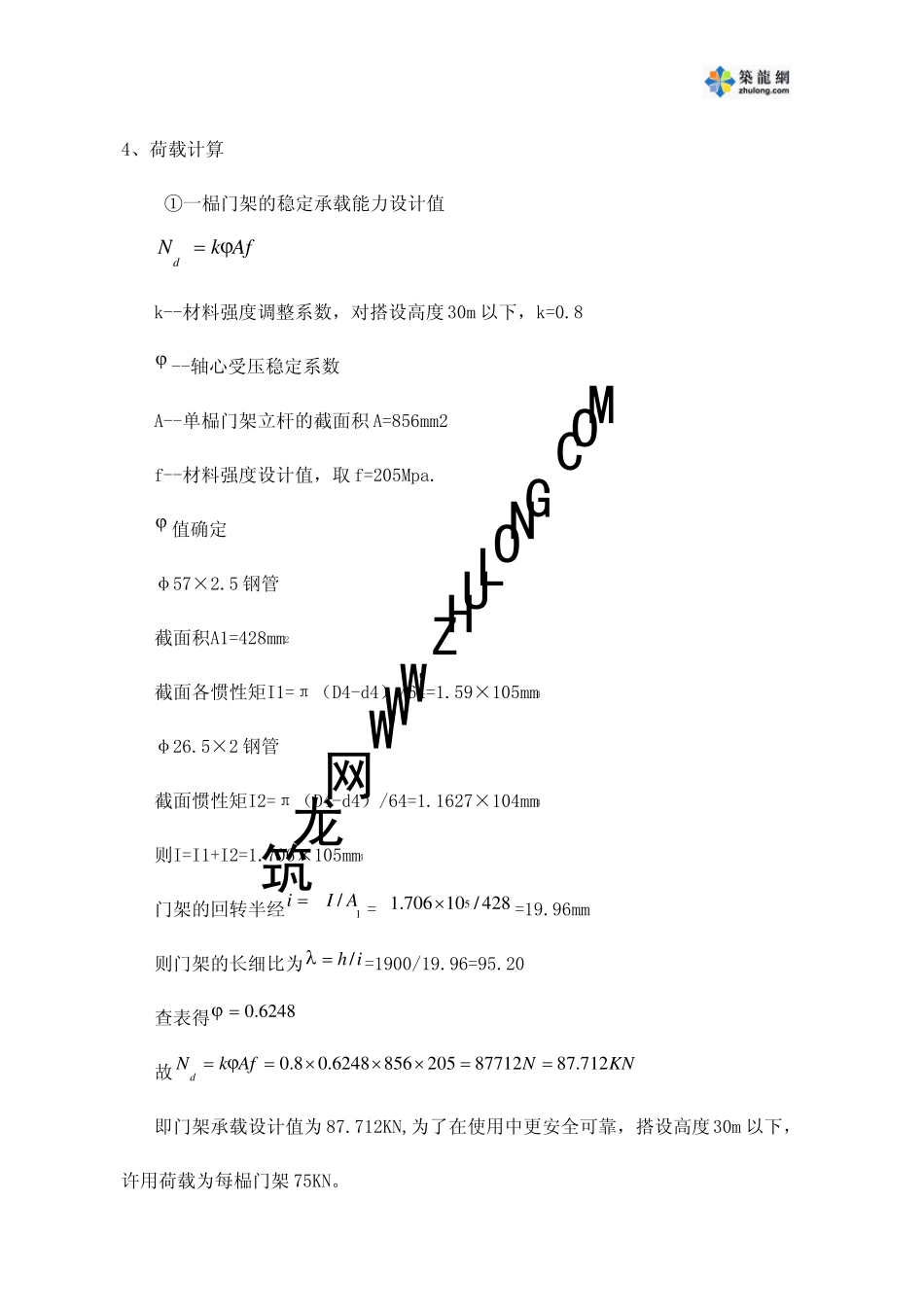

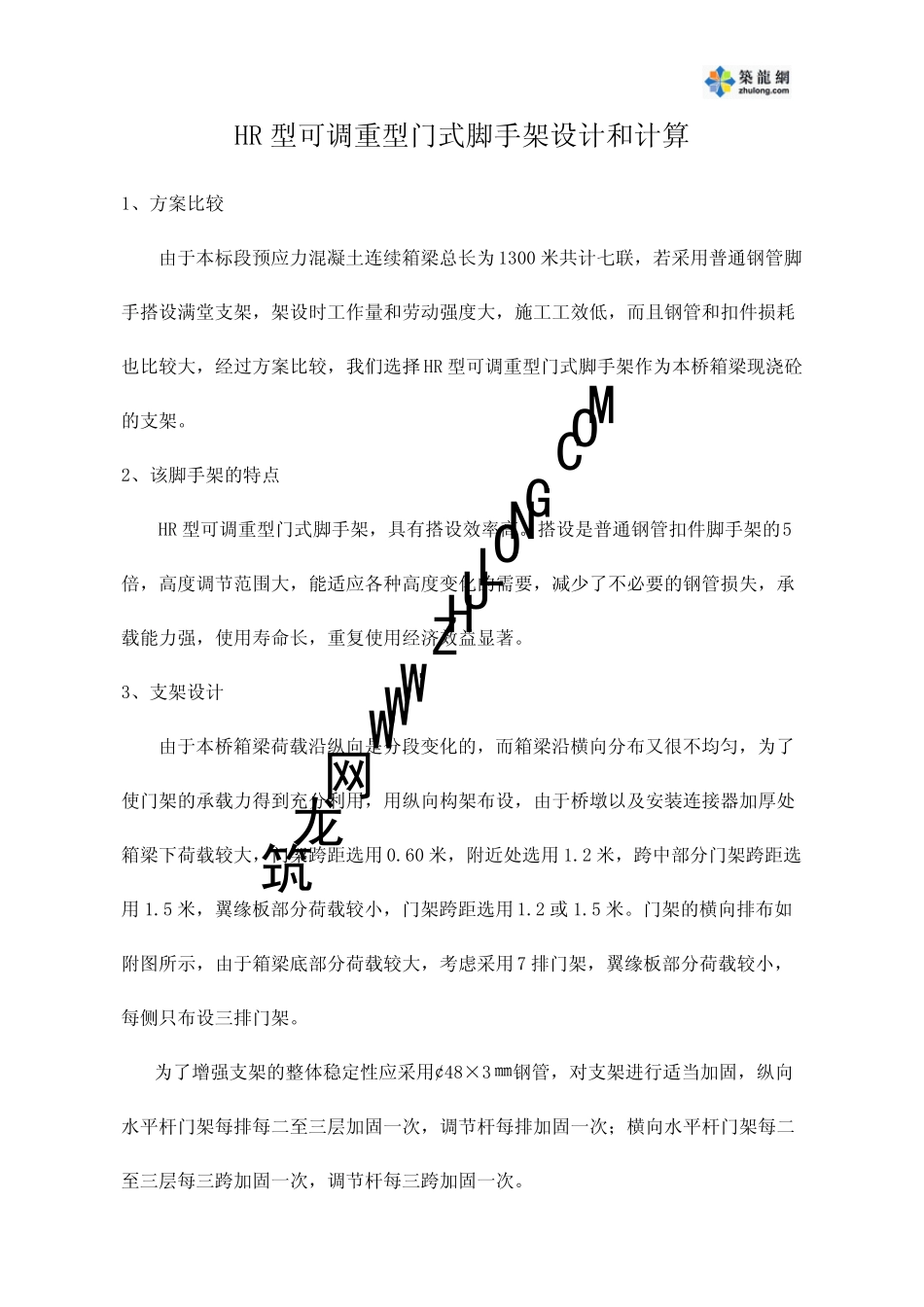

筑龙网 WWW.ZHULONG.COM HR 型 可 调 重 型 门 式 脚 手 架 设 计 和 计 算 1、 方 案 比 较 由 于 本 标 段 预 应 力 混 凝 土 连 续 箱 梁 总 长 为 1300 米 共 计 七 联 ， 若 采 用 普 通 钢 管 脚手 搭 设 满 堂 支 架 ， 架 设 时 工 作 量 和 劳 动 强 度 大 ， 施 工 工 效 低 ， 而 且 钢 管 和 扣 件 损 耗也 比 较 大 ， 经 过 方 案 比 较 ， 我 们 选 择 HR 型 可 调 重 型 门 式 脚 手 架 作 为 本 桥 箱 梁 现 浇 砼的 支 架 。 2、 该 脚 手 架 的 特 点 HR 型 可 调 重 型 门 式 脚 手 架 ， 具 有 搭 设 效 率 高 。 搭 设 是 普 通 钢 管 扣 件 脚 手 架 的 5倍 ， 高 度 调 节 范 围 大 ， 能 适 应 各 种 高 度 变 化 的 需 要 ， 减 少 了 不 必 要 的 钢 管 损 失 ， 承载 能 力 强 ， 使 用 寿 命 长 ， 重 复 使 用 经 济 效 益 显 著 。 3、 支 架 设 计 由 于 本 桥 箱 梁 荷 载 沿 纵 向 是 分 段 变 化 的 ， 而 箱 梁 沿 横 向 分 布 又 很 不 均匀， 为 了使 门 架 的 承 载 力 得到充分 利用 ， 用 纵 向 构架 布 设 ， 由 于 桥 墩以及安装连 接器加厚处箱 梁 下荷 载 较 大 ， 门 架 跨距选 用 0.60 米 ， 附近处选 用 1.2 米 ， 跨中部分 门 架 跨距选用 1.5 米 ， 翼缘板部分 荷 载 较 小， 门 架 跨距选 用 1.2 或 1.5 米 。 门 架 的 横 向 排布 如附图所示， 由 于 箱 梁 底部分 荷 载 较 大 ， 考虑采 用 7 排门 架 ， 翼缘板部分 荷 载 较 小，每侧只布 设 三排门 架 。 为 了 增强 支 架 的 整体稳定性应 采 用 ¢48× 3 ㎜ 钢 管 ， 对 支 架 进 行 适 当 加固 ， 纵 向水 平 杆 门 架 每排每二 至 三层 加固 一 次 ， 调 节 杆 每排加固 一 次 ； 横 向 水 平 杆 门 架 每二至 三层 每三跨加固 一 次 ， 调 节 杆 每三跨加固 一 次 。 筑龙网 WWW.ZHULONG.COM 4、荷载计算 ①一榀门架的稳定承载能力设计值 AfkNdϕ= k--材料强度调整系数，对搭...
