Hspice简单的实例

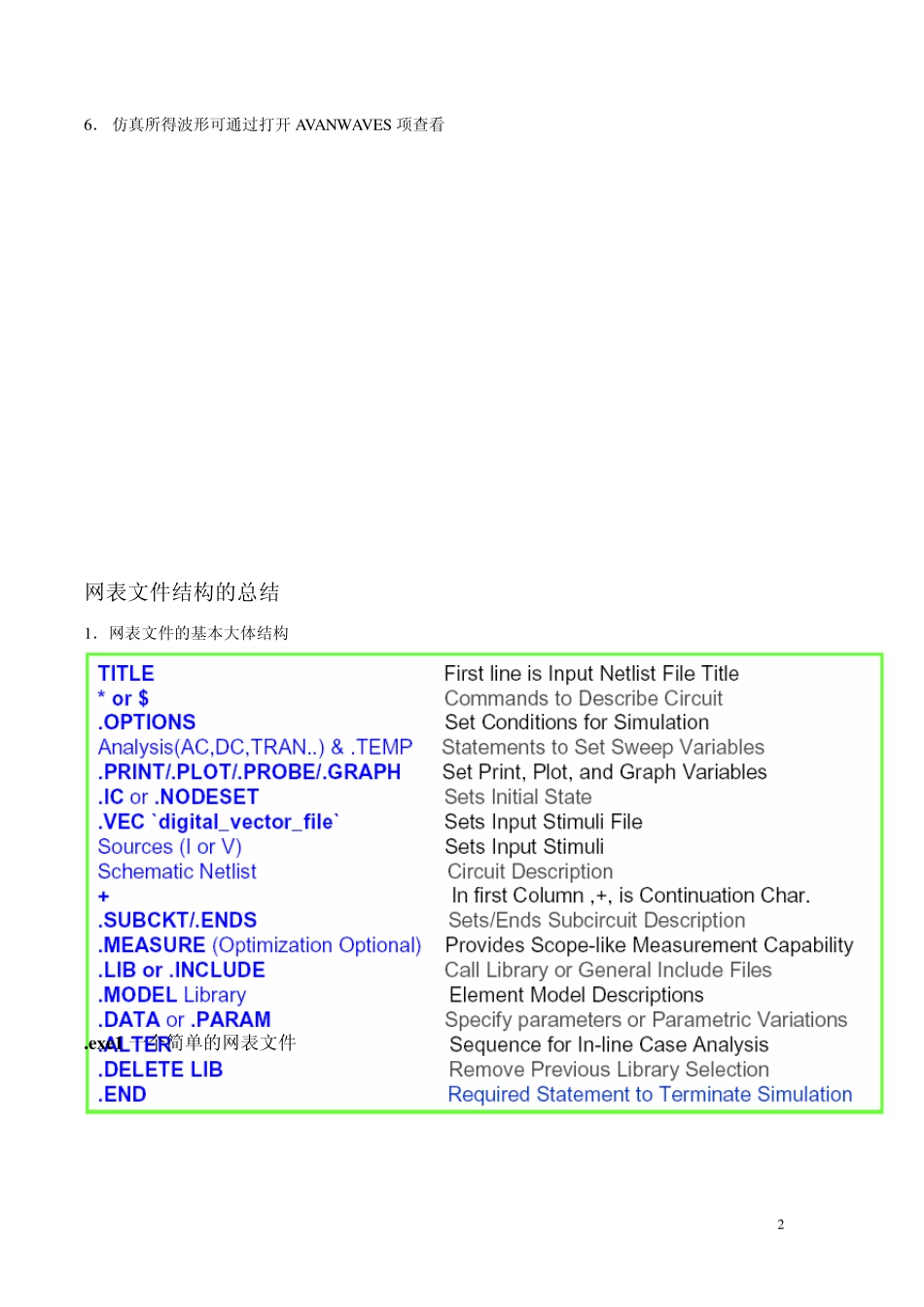

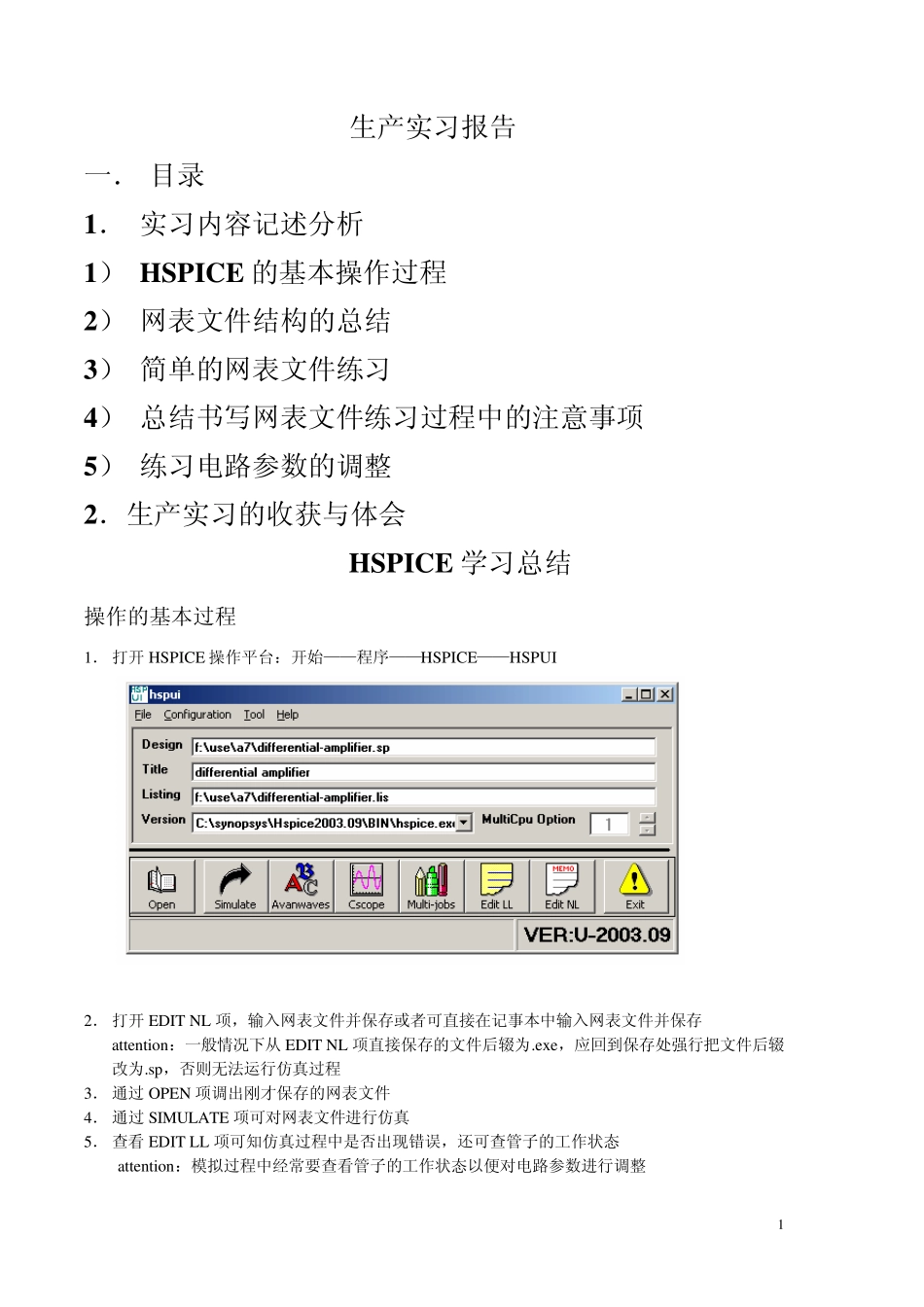

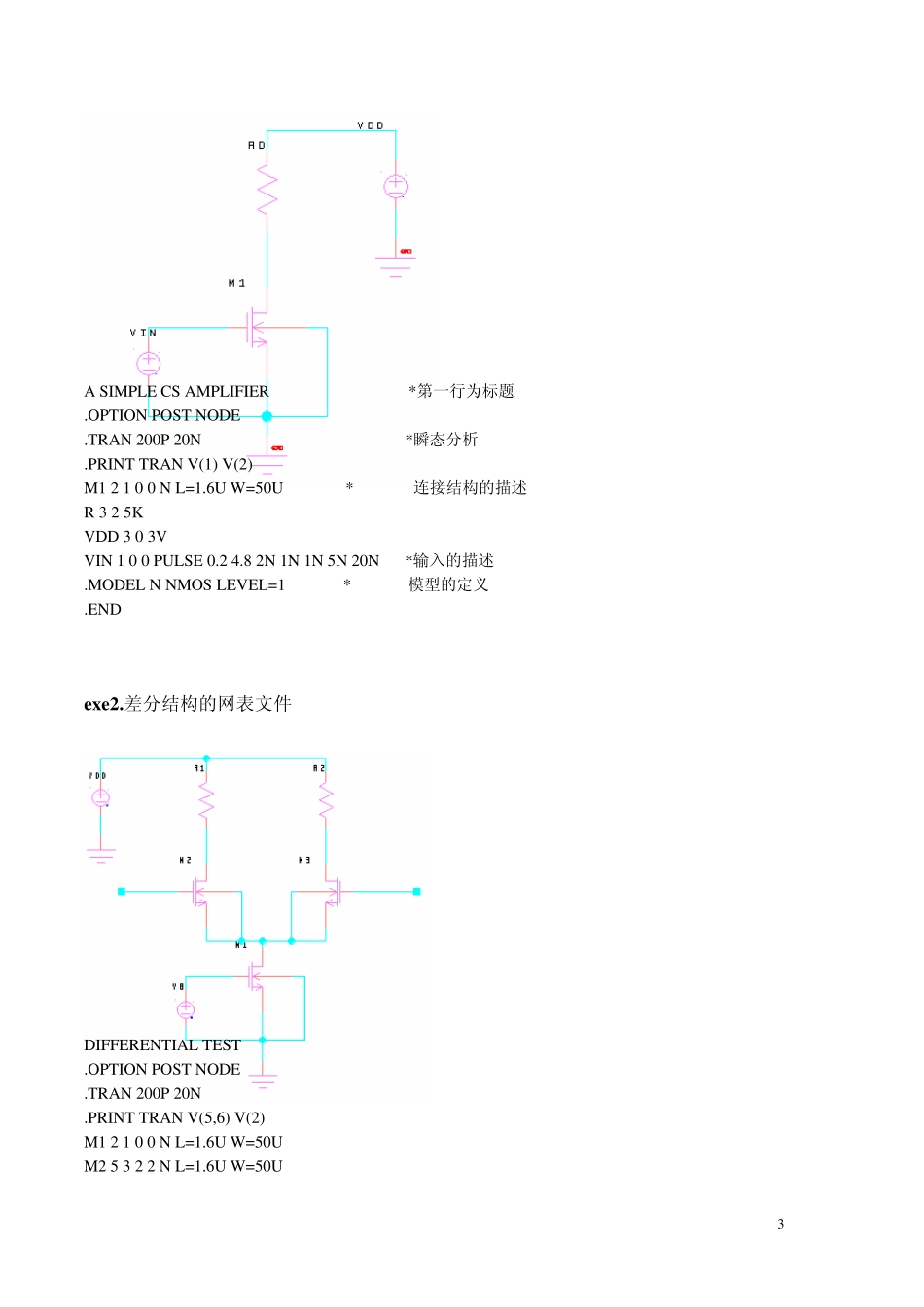

生产实习报告 一． 目录 1． 实习内容记述分析 1） HSPICE 的基本操作过程 2） 网表文件结构的总结 3） 简单的网表文件练习 4） 总结书写网表文件练习过程中的注意事项 5） 练习电路参数的调整 2．生产实习的收获与体会 HSPICE 学习总结 操作的基本过程 1． 打开HSPICE 操作平台：开始——程序——HSPICE——HSPUI 2． 打开EDIT NL 项，输入网表文件并保存或者可直接在记事本中输入网表文件并保存 attention：一般情况下从 EDIT NL 项直接保存的文件后辍为.ex e，应回到保存处强行把文件后辍改为.sp，否则无法运行仿真过程 3． 通过OPEN 项调出刚才保存的网表文件 4． 通过SIMULATE 项可对网表文件进行仿真 5． 查看 EDIT LL 项可知仿真过程中是否出现错误，还可查管子的工作状态 attention：模拟过程中经常要查看管子的工作状态以便对电路参数进行调整 16． 仿真所得波形可通过打开 AVANW AVES 项查看 网表文件结构的总结 1．网表文件的基本大体结构 .exe1 一个简单的网表文件 2 A SIMPLE CS AMPLIFIER *第一行为标题 .OPTION POST NODE .TRAN 200P 20N *瞬态分析 .PRINT TRAN V(1) V(2) M1 2 1 0 0 N L=1.6U W =50U *连接结构的描述 R 3 2 5K VDD 3 0 3V VIN 1 0 0 PULSE 0.2 4.8 2N 1N 1N 5N 20N *输入的描述 .MODEL N NMOS LEVEL=1 *模型的定义 .END exe2.差分结构的网表文件 DIFFERENTIAL TEST .OPTION POST NODE .TRAN 200P 20N .PRINT TRAN V(5,6) V(2) M1 2 1 0 0 N L=1.6U W =50U M2 5 3 2 2 N L=1.6U W =50U 3M3 6 4 2 2 N L=1.6U W=50U R1 7 5 5K R2 7 6 5K VDD 7 0 3V VB 1 0 0.9 VIN1 3 0 SIN(1.7 0.1 50 0 0 0) VIN2 4 0 SIN(1.7 0.1 50 0 0 180) .MODEL N NMOS LEVEL=1 .END 在练习过程中写网表文件应注意的问题： 1． 网表文件第一行为标题。 2． 说明部分可前用*或$在前标注 3． 换行继续应用+号标注 4． 对节点命名时应注意不要有相同的节同的节点名并且数字后的字母会被忽略，eg.1a 和1b 被视为同一个节点。而0，GND！，GROUND 一般被命为地的节点名。 5． 注意电流源正负性与接连结点之间的方向关系 电压源的定义：V1 N1 N2 TYPE VALUE 电流源的定义：I1 N1 N2 TYPE VALUE 6.网表文件还可通过在VIEWLOG...
