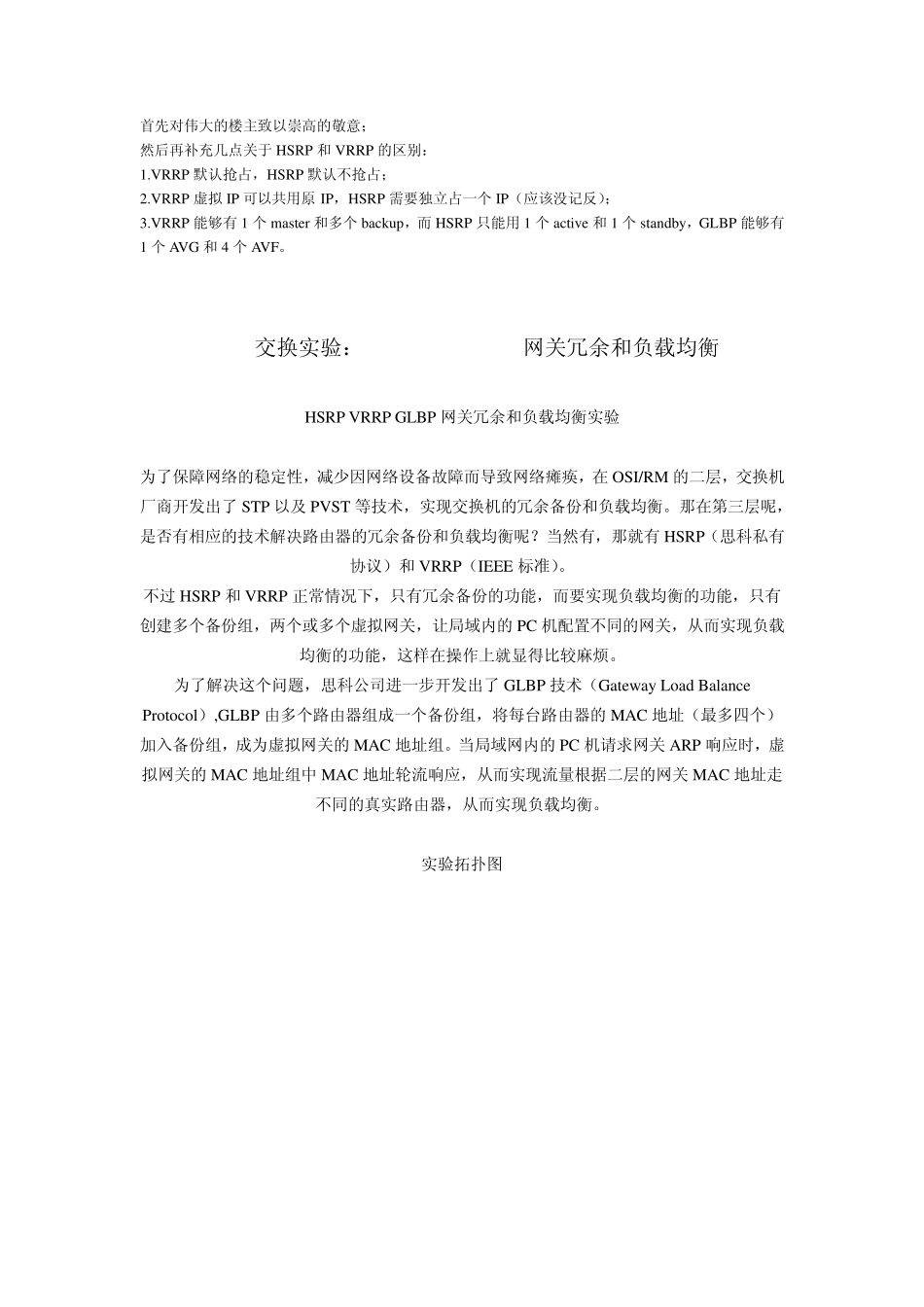

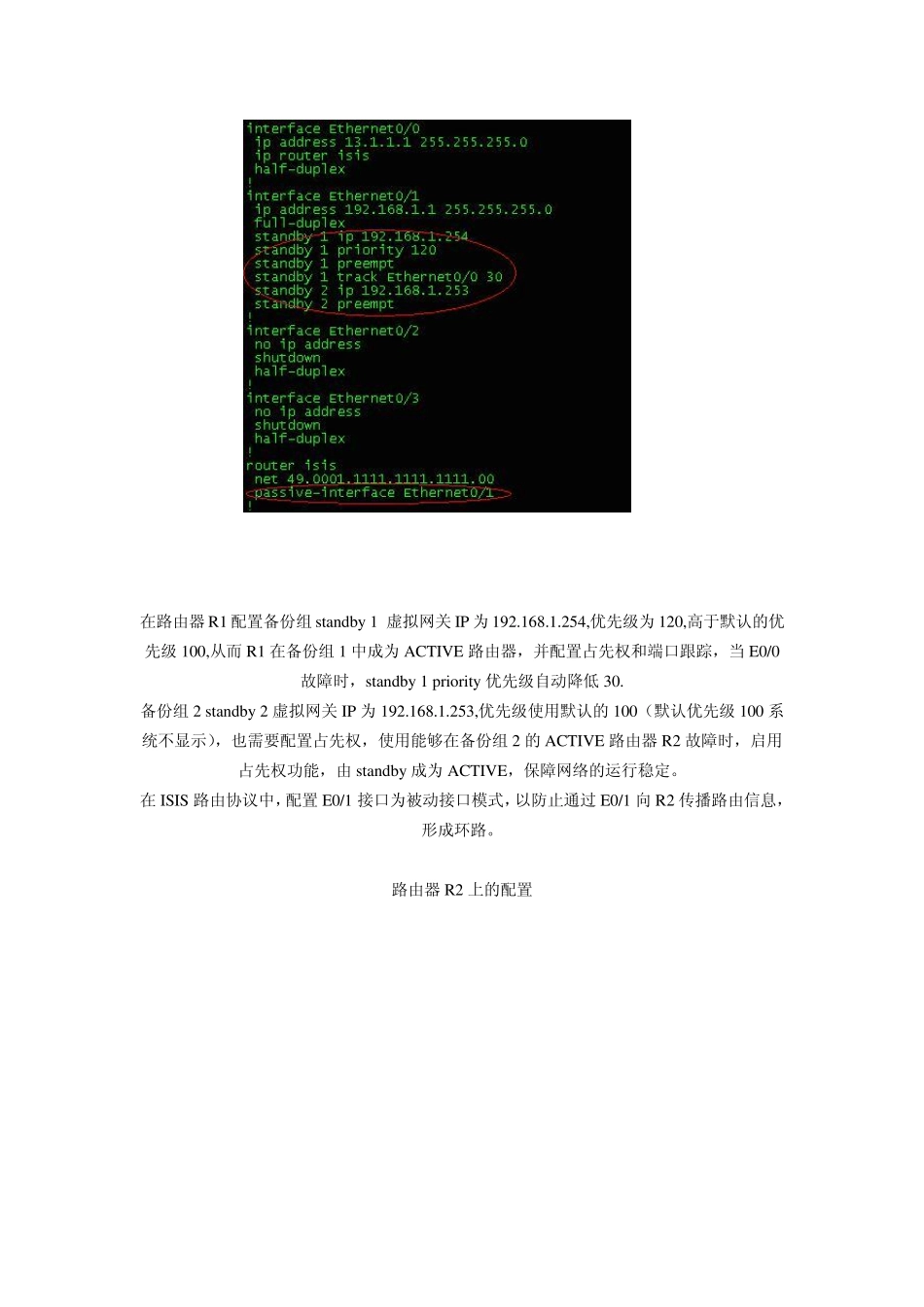

首先对伟大的楼主致以崇高的敬意; 然后再补充几点关于HSRP 和VRRP 的区别: 1.VRRP 默认抢占,HSRP 默认不抢占; 2.VRRP 虚拟IP 可以共用原IP,HSRP 需要独立占一个IP(应该没记反); 3.VRRP 能够有1 个master 和多个backup,而HSRP 只能用1 个active 和1 个standby,GLBP 能够有1 个AVG 和4 个AVF。 CCNP交换实验:HSRP VRRP GLBP网关冗余和负载均衡 HSRP VRRP GLBP 网关冗余和负载均衡实验 为了保障网络的稳定性,减少因网络设备故障而导致网络瘫痪,在 OSI/RM 的二层,交换机厂商开发出了 STP 以及 PVST 等技术,实现交换机的冗余备份和负载均衡。那在第三层呢,是否有相应的技术解决路由器的冗余备份和负载均衡呢?当然有,那就有HSRP(思科私有协议)和VRRP(IEEE 标准)。 不过 HSRP 和VRRP 正常情况下,只有冗余备份的功能,而要实现负载均衡的功能,只有创建多个备份组,两个或多个虚拟网关,让局域内的PC 机配置不同的网关,从而实现负载均衡的功能,这样在操作上就显得比较麻烦。 为了解决这个问题,思科公司进一步开发出了 GLBP 技术(Gateway Load Balance Protocol),GLBP 由多个路由器组成一个备份组,将每台路由器的MAC 地址(最多四个)加入备份组,成为虚拟网关的MAC 地址组。当局域网内的PC 机请求网关ARP 响应时,虚拟网关的MAC 地址组中 MAC 地址轮流响应,从而实现流量根据二层的网关MAC 地址走不同的真实路由器,从而实现负载均衡。 实验拓扑图 实验一:通过 HSRP 实现路由器的冗余备份和负载均衡 路由器 R1 上的配置 在路由器R1 配置备份组standby 1 虚拟网关IP 为192.168.1.254,优先级为120,高于默认的优先级100,从而R1 在备份组1 中成为ACTIVE 路由器,并配置占先权和端口跟踪,当E0/0故障时,standby 1 priority 优先级自动降低30. 备份组2 standby 2 虚拟网关IP 为192.168.1.253,优先级使用默认的100(默认优先级100 系统不显示),也需要配置占先权,使用能够在备份组2 的ACTIVE 路由器R2 故障时,启用占先权功能,由standby 成为ACTIVE,保障网络的运行稳定。 在ISIS 路由协议中,配置E0/1 接口为被动接口模式,以防止通过 E0/1 向 R2 传播路由信息,形成环路。 路由器R2 上的配置 R2 路由器则与R1 正好相反,备份组1 在R2 路由器为 STANDBY 角色,备份组2 在路由器R1 则为ACTIVE 角色。 同样,在路由...
