htcg7换液晶屏拆机教程

htcg7换液晶屏拆机教程_第1页
1/35
htcg7换液晶屏拆机教程_第2页
2/35
htcg7换液晶屏拆机教程_第3页
3/35

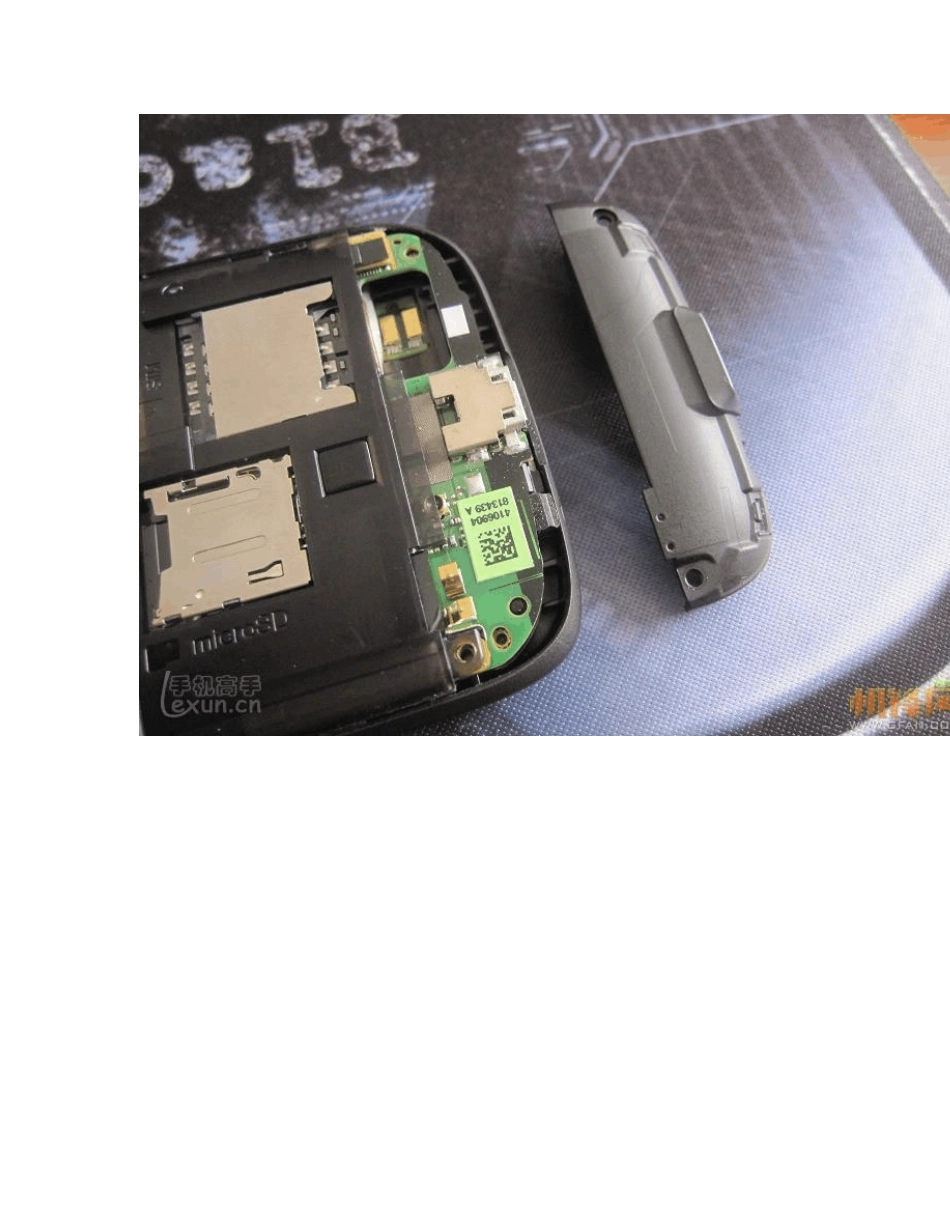

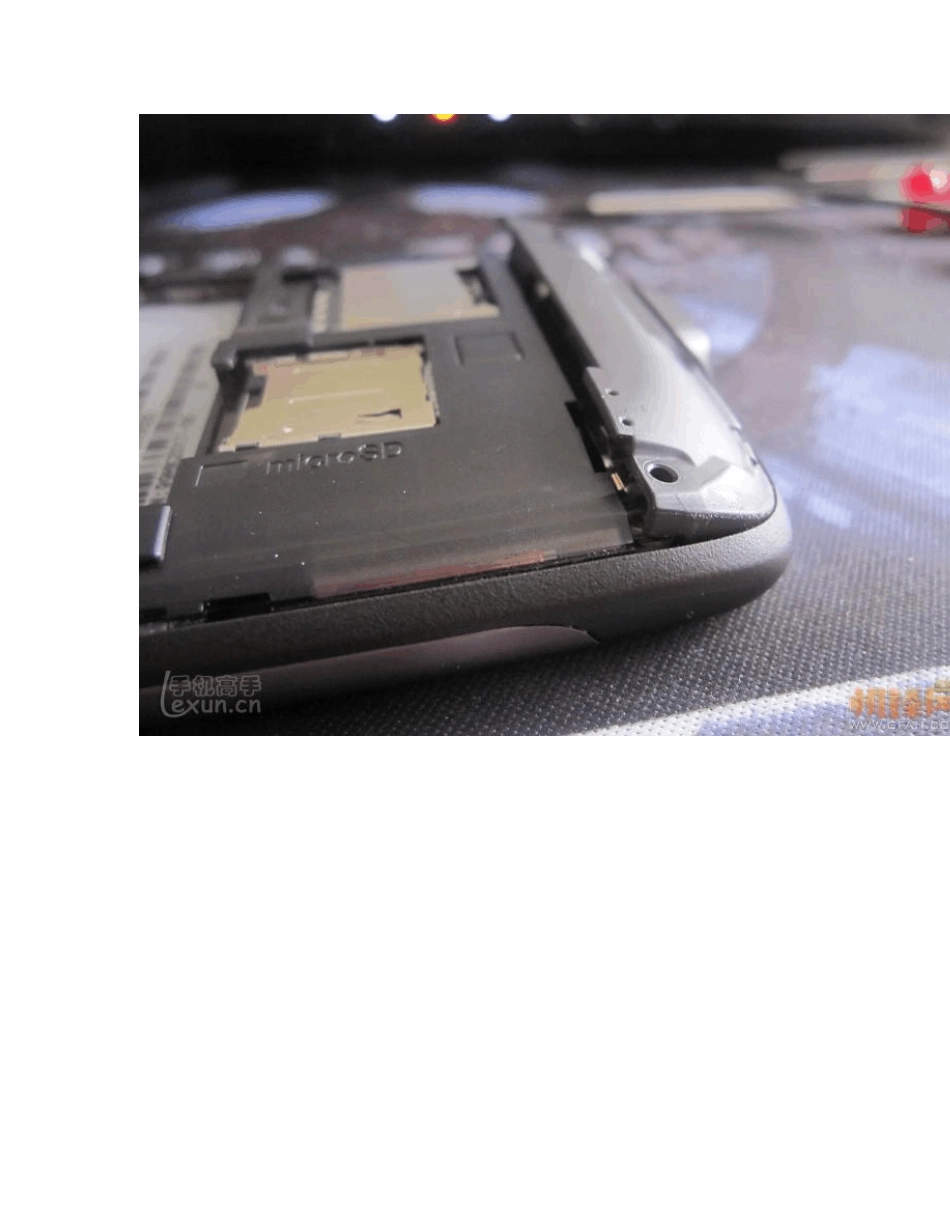

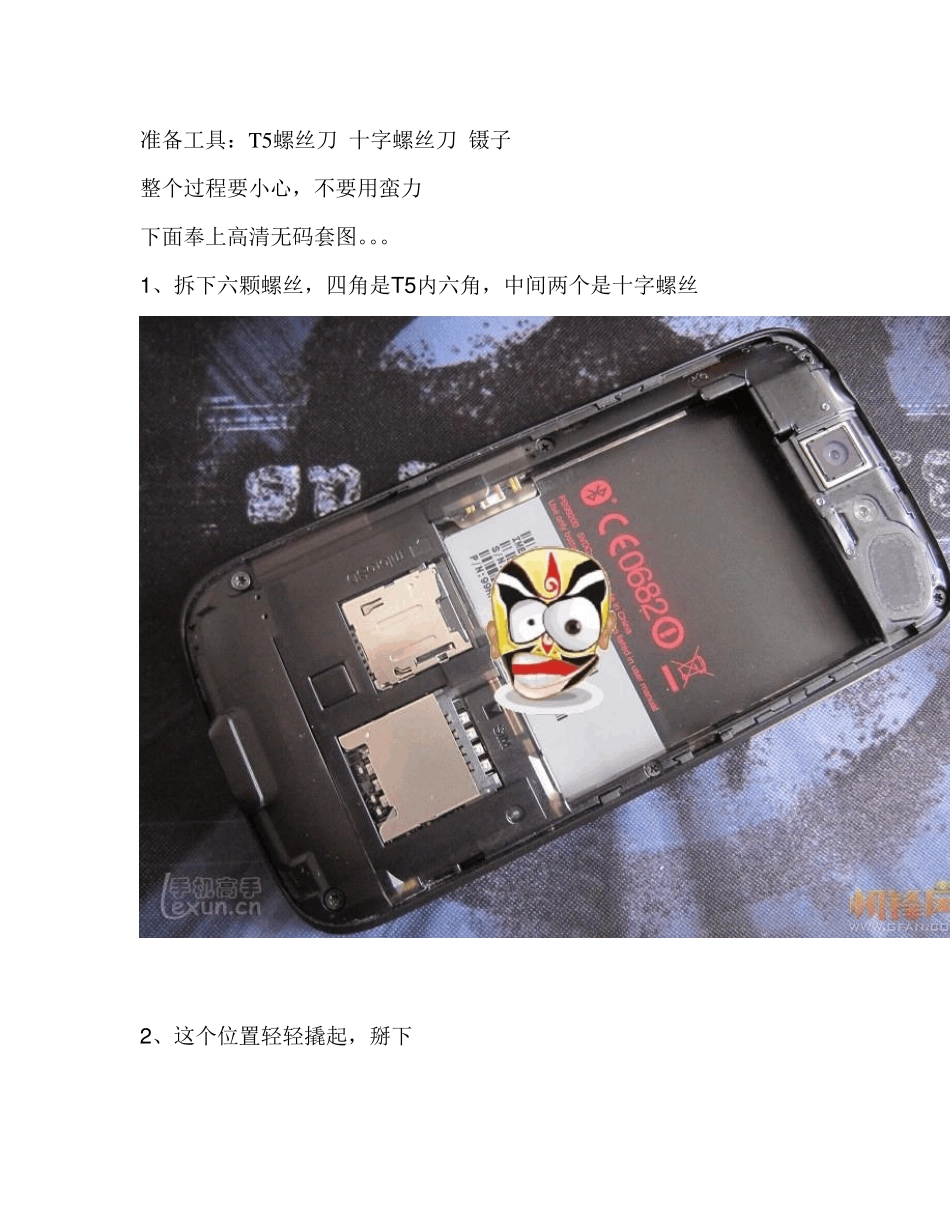

准备工具:T5螺丝刀 十字螺丝刀 镊子 整个过程要小心,不要用蛮力 下面奉上高清无码套图。。。 1、拆下六颗螺丝,四角是T5内六角,中间两个是十字螺丝 2、这个位置轻轻撬起,掰下 3 、撬起另一半,我是从右上角撬起的,掰开 拿下 4 、用镊子撬起三个连接卡口 用力要匀 (左边那个要先揭开黑色胶带才能露出来) 5 、别的拆机教程说下图绿色电路板位置有个螺丝,但是我的机器不知道为什么没有。。。 如果你的机器有的话,也要拧下,没有就略过 还要 拧下蓝色电路板位置的十字螺丝 6 、这步注意,先看明白再操作,否则有可能损坏机器 用镊子从图片所指的位置轻轻撬起,然后向第三张图那样掰开 注意:千万不要用力拉扯第四张图的位置,也不要弄断图5 位置的连线 (其实图5 的连线应该可以断开,但是换屏的时候不用,所以就别动它了) 呃。。。终于见到屏幕了,如果你的也是这样的,这就是索尼SLCD了 7 、撬开按键部分,铜片是软的,背面有胶,揭开就拿下来了,很简单来几张特写 8 、这步要仔细,看明白在操作,弄不好,触屏的排线就完了 先用镊子揭开白色贴纸, 把黑色的小方块由水平位置撬起到垂直,然后拉出很窄的那条排线 关键:夹起排线,看这个位置,这两个排线粘在了一起,用镊子把它们分 开 ,用 力 要 匀 ,千 万 不 能 损 坏 大 的 排线 9 、最后把液晶屏从机壳里撬出来,这步不难,大功告成 3 月1 日,新屏到了,可以确定是原装的 下面开始回装,我只说下要注意的地方,其他参考拆机步骤 1 、这个胶垫 是用来垫拆机第6 步图5 那条线的 把他贴到新屏相同的位置 2 、回装要注意第一步:应先把音量按键排线的金属片由此插入卡口 然后再装液晶屏 3 、其他步骤参考拆机,逆序回装, 容易遗漏和弄错的位置有:话筒橡胶塞、音量和电源开关按钮 至此,换屏结束! 再来几张,放松一下。。。
