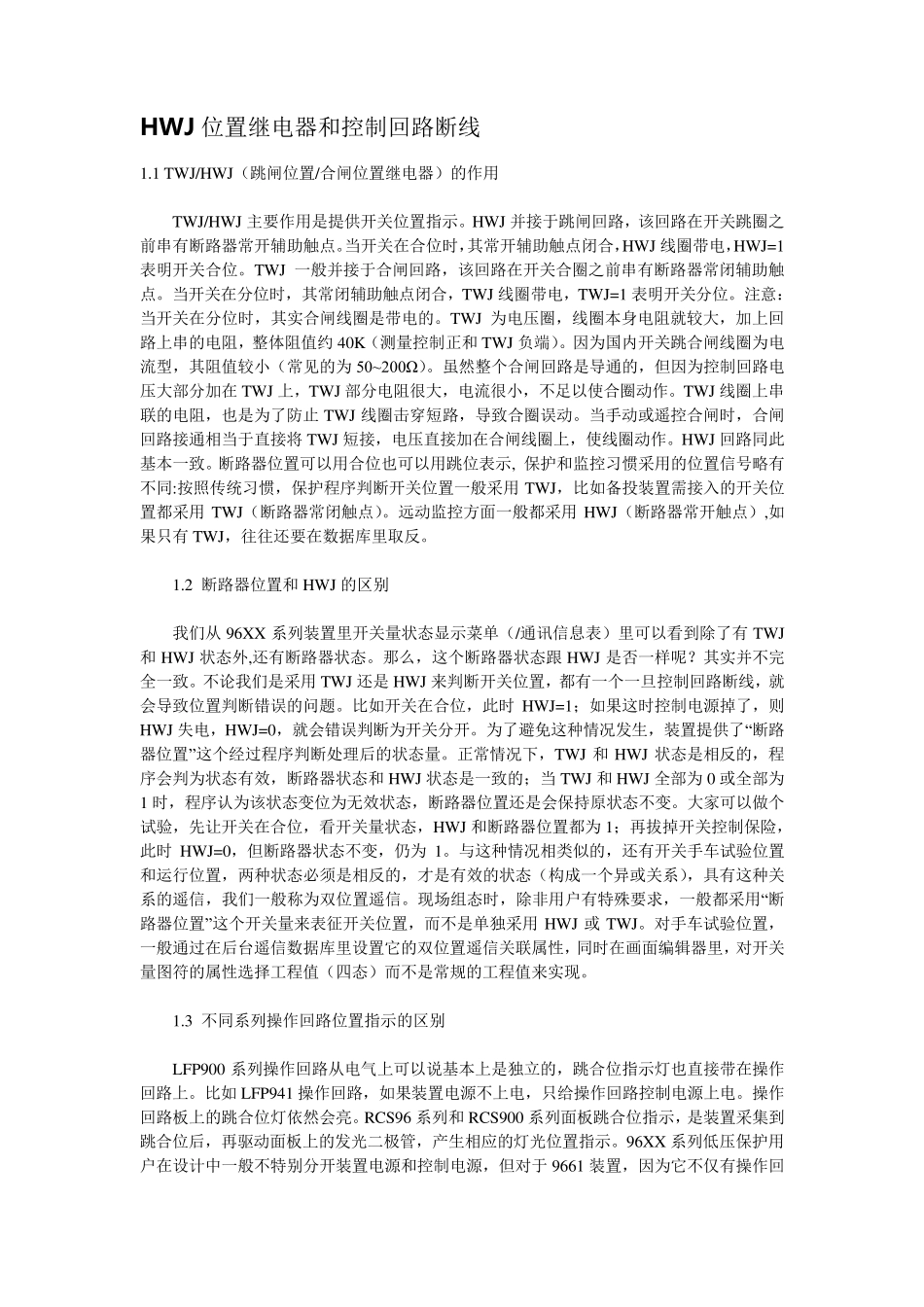

HW J 位置继电器和控制回路断线 1.1 TWJ/HWJ（跳闸位置/合闸位置继电器）的作用 TWJ/HWJ 主要作用是提供开关位置指示。HWJ 并接于跳闸回路，该回路在开关跳圈之前串有断路器常开辅助触点。当开关在合位时，其常开辅助触点闭合，HWJ 线圈带电，HWJ=1表明开关合位。TWJ 一般并接于合闸回路，该回路在开关合圈之前串有断路器常闭辅助触点。当开关在分位时，其常闭辅助触点闭合，TWJ 线圈带电，TWJ=1 表明开关分位。注意：当开关在分位时，其实合闸线圈是带电的。TWJ 为电压圈，线圈本身电阻就较大，加上回路上串的电阻，整体阻值约 40K（测量控制正和TWJ 负端）。因为国内开关跳合闸线圈为电流型，其阻值较小（常见的为 50~200Ω）。虽然整个合闸回路是导通的，但因为控制回路电压大部分加在 TWJ 上，TWJ 部分电阻很大，电流很小，不足以使合圈动作。TWJ 线圈上串联的电阻，也是为了防止 TWJ 线圈击穿短路，导致合圈误动。当手动或遥控合闸时，合闸回路接通相当于直接将 TWJ 短接，电压直接加在合闸线圈上，使线圈动作。HWJ 回路同此基本一致。断路器位置可以用合位也可以用跳位表示, 保护和监控习惯采用的位置信号略有不同:按照传统习惯，保护程序判断开关位置一般采用TWJ，比如备投装置需接入的开关位置都采用TWJ（断路器常闭触点）。远动监控方面一般都采用HWJ（断路器常开触点）,如果只有 TWJ，往往还要在数据库里取反。 1.2 断路器位置和HWJ 的区别 我们从 96XX系 列 装置里开关量状 态 显 示菜 单 （/通讯 信息 表）里可以看 到 除 了有 TWJ和HWJ 状 态 外 ,还有断路器状 态 。那 么 ，这 个断路器状 态 跟 HWJ 是否 一样 呢 ？ 其实并不完全 一致。不论 我们是采用TWJ 还是HWJ 来 判断开关位置，都有一个一旦 控制回路断线，就会 导致位置判断错 误的问 题 。比如开关在合位，此时 HWJ=1； 如果这 时控制电源 掉 了，则HWJ 失 电，HWJ=0，就会 错 误判断为开关分开。为了避 免 这 种 情 况 发 生 ，装置提供了“断路器位置”这 个经 过 程序判断处 理 后 的状 态 量。正常情 况 下 ，TWJ 和HWJ 状 态 是相反的，程序会 判为状 态 有效 ，断路器状 态 和HWJ 状 态 是一致的； 当 TWJ 和HWJ 全 部为 0 或全 部为1 时，程序认 为该状 态 变 位为无 效 状 态 ，断路器位置还是会 保持 原 状 态 不变 。...
