HYSY981钻井设备清单(钻井部门内部)

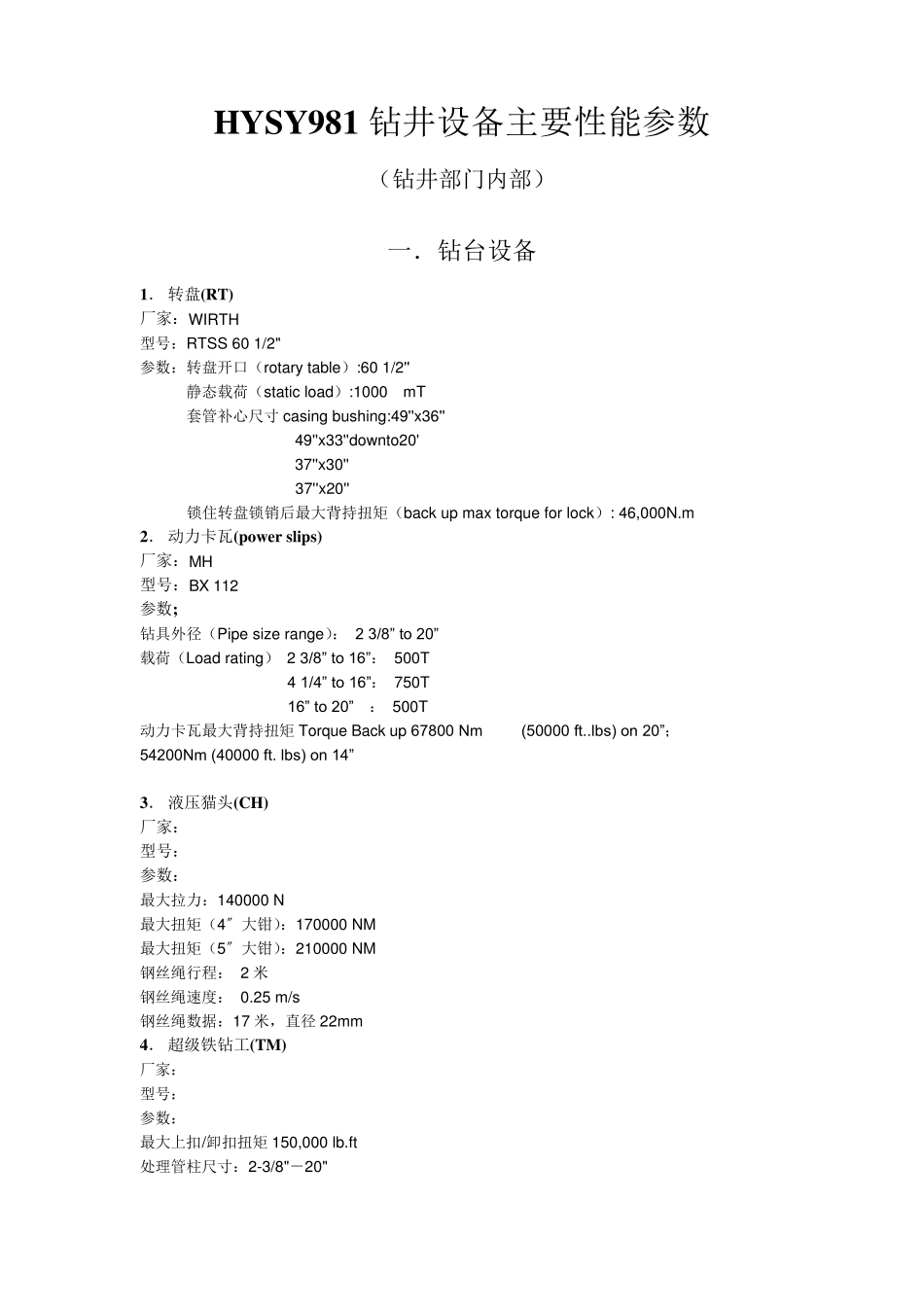

HYSY981 钻井设备主要性能参数 （钻井部门内部） 一．钻台设备 1． 转盘(RT) 厂家：WIRTH 型号：RTSS 60 1/2" 参数：转盘开口（rotary table）:60 1/2'' 静态载荷（static load）:1000 mT 套管补心尺寸casing bushing:49''x36'' 49''x33''downto20' 37''x30'' 37''x20'' 锁住转盘锁销后最大背持扭矩（back up max torque for lock）: 46,000N.m 2． 动力卡瓦(pow er slips) 厂家：MH 型号：BX 112 参数; 钻具外径（Pipe size range）： 2 3/8” to 20” 载荷（Load rating） 2 3/8” to 16”： 500T 4 1/4” to 16”： 750T 16” to 20” ： 500T 动力卡瓦最大背持扭矩Torque Back up 67800 Nm (50000 ft..lbs) on 20”； 54200Nm (40000 ft. lbs) on 14” 3． 液压猫头(CH) 厂家： 型号： 参数： 最大拉力：140000 N 最大扭矩（4〞大钳）：170000 NM 最大扭矩（5〞大钳）：210000 NM 钢丝绳行程： 2 米 钢丝绳速度： 0.25 m/s 钢丝绳数据：17 米，直径22mm 4． 超级铁钻工(TM) 厂家： 型号： 参数： 最大上扣/卸扣扭矩150,000 lb.ft 处理管柱尺寸：2-3/8"－20" 5． 防喷盒(MB) 厂家： 型号： 参数：钻杆尺寸 -2 7/8"- 6 5/8" 排浆管 ：6 寸, 长：5 米； 水平拉伸距离： - 2.81 米 防喷盒开关时间： - 2 秒 防喷盒臂伸缩时间 - 8 秒 液压需求：流量max - 47 l/min 压力：-207 bar 6． 多功能手臂（DFMA） 厂家： 型号： 参数：夹持尺寸范围（racker head）: 3 1/2''-13 3/8'' casing & 14''--34''tubular & 60'' riser 7． 钻井绞车(DW) 厂家：WIRTH 型号：GH4500 EG-AC 参数：最大起升能力（max pull）:1000ton 交流变频驱动，3 个马达，电制600V，间歇功率3×1400HP 涡磁刹车：BAYLOR 7838，独立淡水冷却装置 钢丝绳尺寸：2〃 动态刹车：再生制动＋涡磁刹车 静态刹车：盘式刹车 8． 死绳固定器 厂家： 型号： 参数：抗拉能力（Capacity ）: 190.000 lbs (max 200 000 lbs) 钢丝绳直径（Wire diameter）： 2” 滚筒外径（Drum diam）.： 1000 mm 固定螺杆（Number of foundation bolts） ：5 9． 备用钻井大绳滚筒（DLD） 厂家： 型号： 参数：10000 ft of wire 10. 液压绞车（utility winch） 厂家：MH 型号：CX04/05 参数：液压工...
