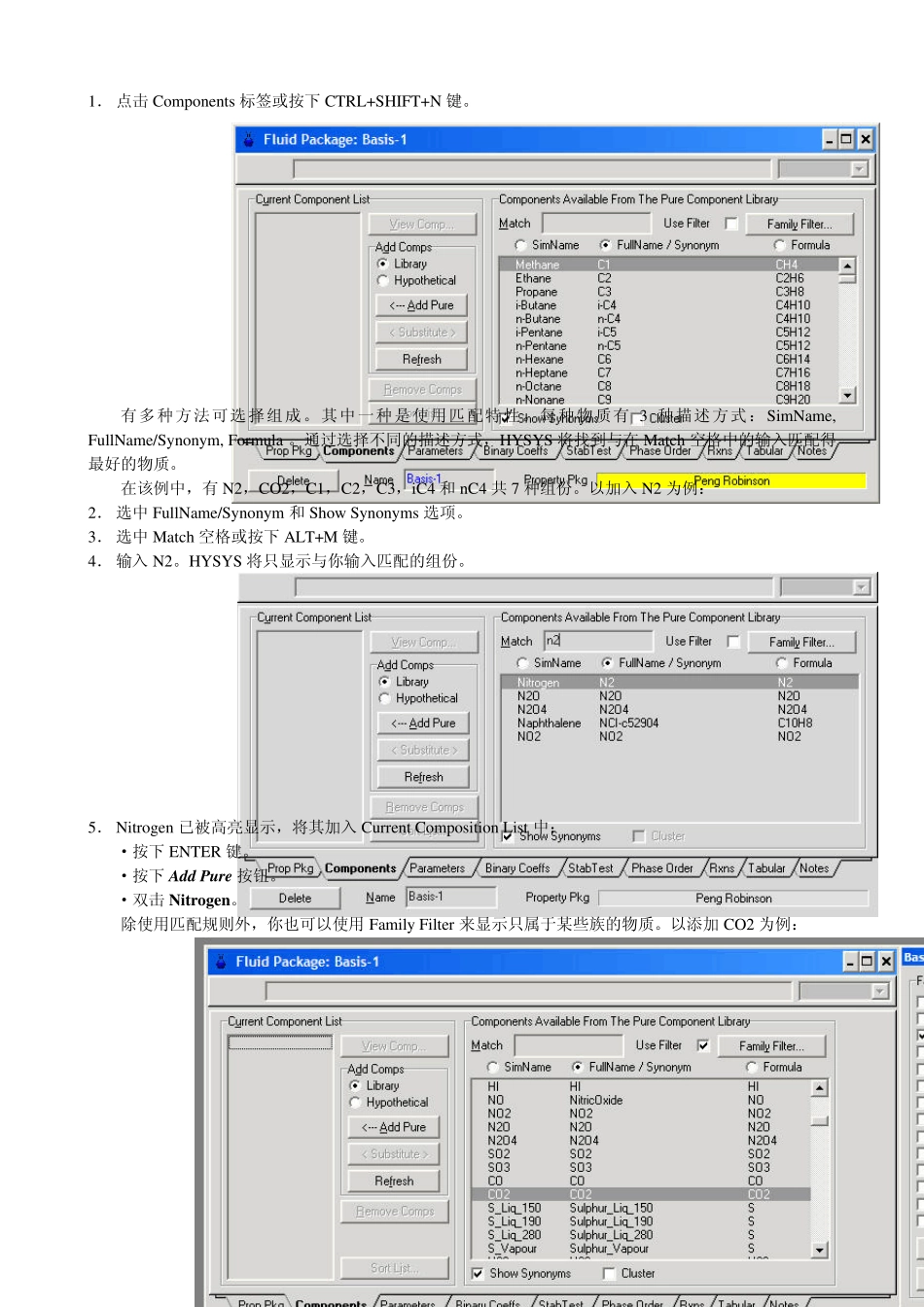

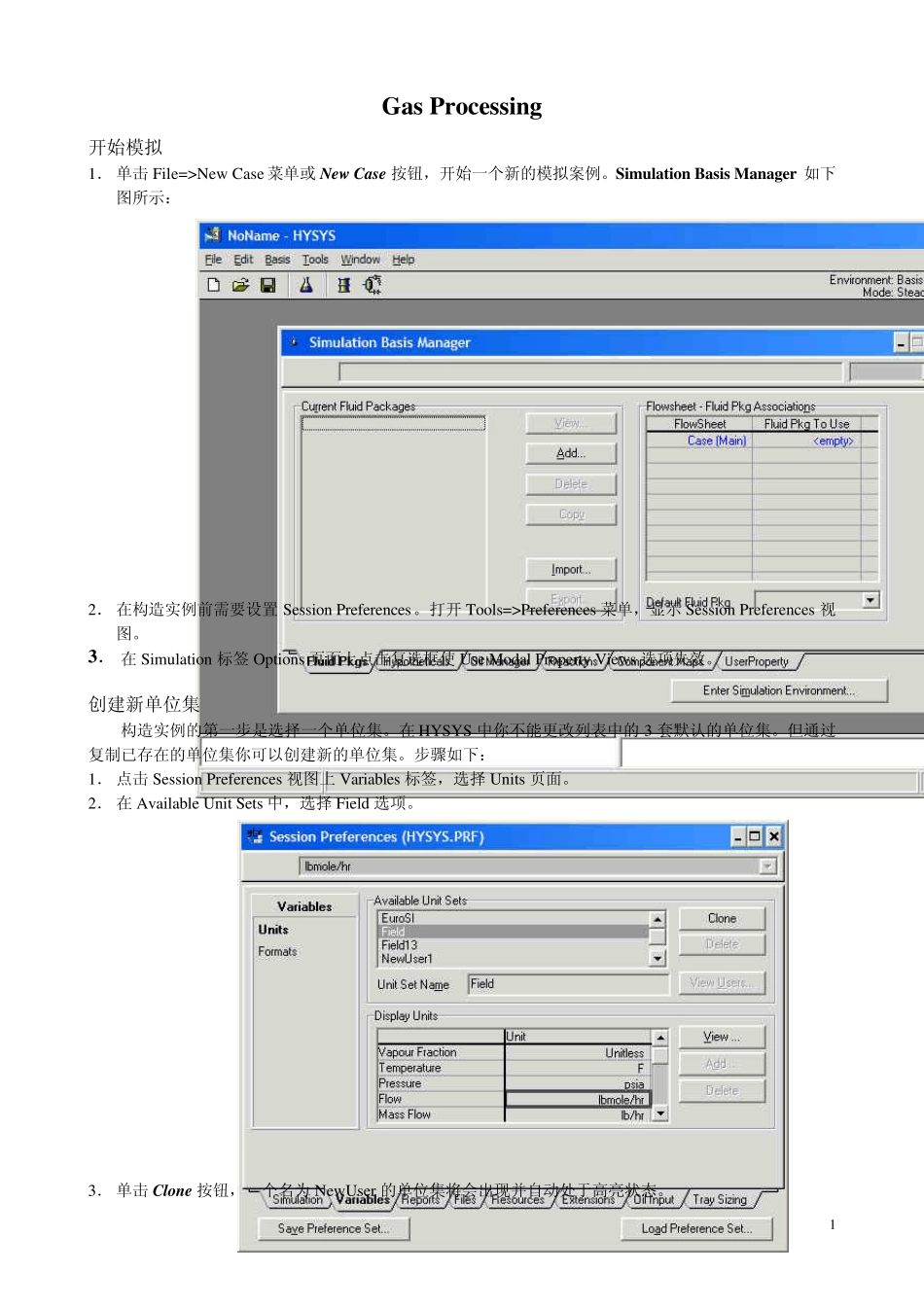

1Gas Processing 开始模拟 1． 单击File=>New Case 菜单或New Case 按钮，开始一个新的模拟案例。Simu lation Basis Manager 如下图所示： 2． 在构造实例前需要设置 Session Preferences。打开Tools=>Preferences 菜单，显示 Session Preferences 视图。 3． 在 Simulation 标签 Options 页面上点击复选框使 Use Modal Property Views 选项失效。 创建新单位集 构造实例的第一步是选择一个单位集。在 HYSYS 中你不能更改列表中的3 套默认的单位集。但通过复制已存在的单位集你可以创建新的单位集。步骤如下： 1． 点击Session Preferences 视图上 Variables 标签，选择 Units 页面。 2． 在 Available Unit Sets 中，选择 Field 选项。 3． 单击Clone 按钮，一个名为 NewUser 的单位集将会出现并自动处于高亮状态。 24． 在Display Units 中，注意Flow 的默认单位是lbmole/hr。对该例子更适合的单位是MMSCFD。在Session Preferences 视图的顶部有一个备选单位的下拉列表，点击下拉箭头或按下F2 键及↓键。 5． 在列表中选择MMSCFD。 新的单位集定义完毕。关闭Session Preferences 视图。 创建流体计算包 下一步将创建流体计算包。一个流体计算包最少包括组成和物性方法（例如状态方程）用于在流程中进行计算。某些特殊流程的流体计算包可能会包含其他信息，例如反应和交互参数。 1． 在Simulation Basis Manager 视图中点击Add 按钮，打开Fluid Package 视图。 2． 在Prop Pkg 标签页上选择物性包。按下述方法之一进行操作： ·用键盘输入 Peng Robinson，HYSYS 将自动进行匹配。 ·使用↑和↓键在备选物性包中选择。 ·使用垂直滑动条在列表中选择。 通常在Component Selection Control使用默认设置，选择Only Property Package Compatible Components。HYSYS 将过滤物性库使其只包含与所选物性包匹配的物质。 选择组成 31． 点击Components 标签或按下CTRL+SHIFT+N 键。 有多种方法可选择组成。其中一种是使用匹配特性。每种物质有3 种描述方式：SimName, FullName/Synonym, Formula 。通过选择不同的描述方式，HYSYS 将找到与在Match 空格中的输入匹配得最好的物质。 在该例中，有N2，CO2，C1，C2，C3，iC4 和nC4 共7 种组份。以加入N2 为例： 2． 选中FullName/Synonym 和Show Synonyms 选项。 3． 选中Match ...
