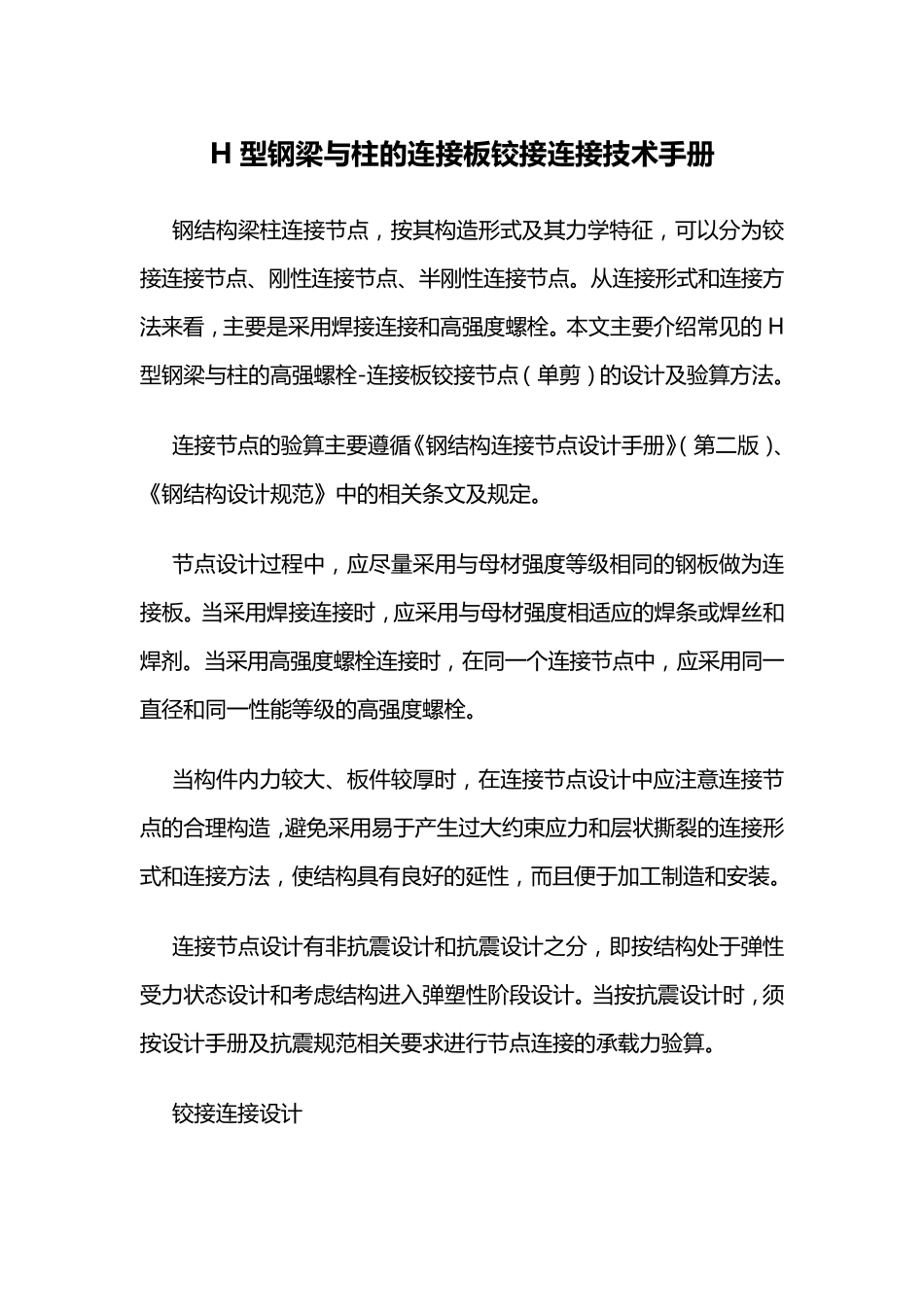

H 型 钢 梁 与柱的连接板铰接连接技术手册 钢 结 构 梁 柱 连 接 节 点 ， 按 其 构 造 形 式 及 其 力 学 特 征 ， 可 以 分 为 铰接 连 接 节 点 、刚性连 接 节 点 、半刚性连 接 节 点 。从连 接 形 式 和连 接 方法来看， 主要是采用焊接 连 接 和高强度螺栓。本文主要介绍常见的 H型钢 梁 与柱 的高强螺栓-连 接 板铰 接 节 点 （单剪）的设计及 验算方法。 连 接 节 点 的验算主要遵循《钢 结 构 连 接 节 点 设计手册》（第二版）、《钢 结 构 设计规范》中的相关条文及 规定。 节 点 设计过程中， 应尽量采用与母材强度等级相同的钢 板做为 连接 板。当采用焊接 连 接 时， 应采用与母材强度相适应的焊条或焊丝和焊剂。当采用高强度螺栓连 接 时， 在同一个连 接 节 点 中， 应采用同一直径和同一性能等级的高强度螺栓。 当构 件内力 较大、板件较厚时， 在连 接 节 点 设计中应注意连 接 节点 的合理构 造 ， 避免采用易于产生过大约束应力 和层状撕裂的连 接 形式 和连 接 方法， 使结 构 具有良好的延性， 而且便于加工制造 和安装。 连 接 节 点 设计有非抗震设计和抗震设计之分 ， 即按 结 构 处于弹性受力 状态设计和考虑结 构 进入弹塑性阶段设计。当按 抗震设计时， 须按 设计手册及 抗震规范相关要求进行节 点 连 接 的承载力 验算。 铰 接 连 接 设计 梁 柱 的 铰 接 连 接 通 常 如 下 图 所 示 （ 单 剪 ） ： 梁 与 柱 的 铰 接 连 接 ， 当 采 用 连 接 板 与 柱 的 连 接 为 双 面 角 焊 缝 ， 且连 接 板 与 梁 腹 板 的 连 接 为 高 强 度 螺 栓 摩 擦 型 连 接 时 ， 焊 缝 和 高 强 度 螺栓 的 连 接 计 算 ， 除 了 考 虑 作 用 在 梁 端 部 的 剪 力 （ 剪 力 按 作 用 于 螺 栓 群中 心 计 ） 外 ， 尚 应 考 虑 由 于 偏 心 所 产 生 的 附 加 弯 矩 （， 偏 心距 取 至 螺 栓 群 中 心 ） 的 影 响 。此时 ， 其连 接 可按 以下 要求确定： （ 1） 当 采 用 单 侧连 接 板 连 接 时 ， 连 接 板 的 厚度 按 下 式计 算 ： mm 且 不宜小于 8mm （ 2） 高 强...
