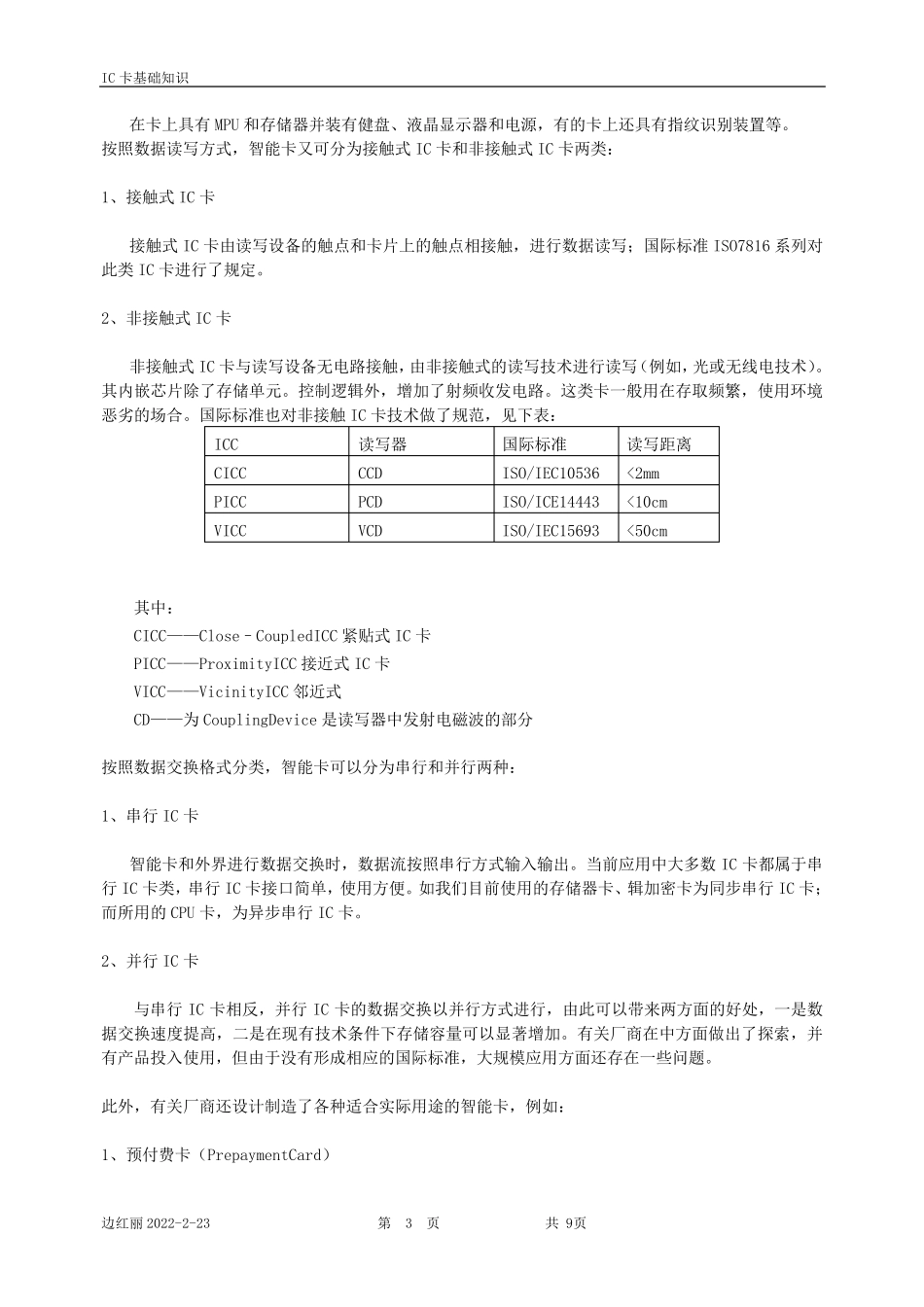

IC 卡基础知识 边红丽2022-2-23 第 1 页 共 9页 IC 卡基础知识 一、IC 卡概念 IC 卡又叫智能卡(SmartCard),一般用于指一张给定大小的塑料卡片,上面封装了集成电路芯片,用于存储和处理数据。 图 1 IC 卡外形 我们常用的智能卡大致分四种:存储卡、加密存储卡、CPU 卡,实际上,只有具备了微处理器的 IC 卡,才是智能卡,但是人们习惯上吧 IC 卡统称为智能卡。 智能卡包括三个部分:塑料基片(有或没有磁条)、接触面、集成电路 1.半导体厂家将大的硅片切成小块,一个六英寸直径的硅片可以造出上千个芯片。 2.对小硅片进行光刻以产生必要的电路,并将她封装在黑色的集成电路模块中。 3.将集成电路的输入输出端连结到大的接触面上,便于今后读写器的操作。 4.最后,把造好的模块嵌入到卡上。 图 2 构造示意图 二、IC 卡分类 智能卡属于半导体卡。半导体卡片采用微电子技术进行信息的存储、处理。按照 其 组 成结构,智能卡可以分为一般存储卡、加密存储卡、CPU 卡和超 级 智能卡: IC 卡基础知识 边红丽2022-2-23 第 2 页 共 9页 1、存储器卡(MemoryCard) 其内嵌芯片相当于普通串行 E2PROM 存储器,这类卡信息存储方便,使用简单,价格便宜,很多场合可替代磁卡,但由于其本身不具备信息保密功能,因此,只能用于保密性要求不高的应用场合。 2、逻辑加密卡(SecurityCard) 加密存储器卡内嵌芯片在存储区外增加了控制逻辑,在访问存储区之前需要核对密码,只有密码正确,才能进行存取操作,这类信息保密性较好,使用与普通存储器卡相类似。 芯片结构如下: 图 3 带有安全逻辑的 IC 卡用存储器芯片 3、CPU 卡(SmartCard) CPU 卡内嵌芯片相当于一个特殊类型的单片机,内部除了带有控制器,存储器,时序控制逻辑等外,还带有算法单元和操作系统,由于 CPU 卡有存储容量大,处理能力强,信息存储安全等特性。因此,广泛用于信息安全性要求特别高的场合。 芯片结构如下: 图 4 带有加密运算及安全逻辑的 IC 卡用微控制器芯片 4、超级智能卡 IC 卡 基 础 知 识 边 红 丽 2022-2-23 第 3 页 共 9页 在 卡 上 具 有 MPU 和 存 储 器 并 装 有 健 盘 、 液 晶 显 示 器 和 电 源 , 有 的 卡 上 还 具 有 指 纹 识 别 装 置 等 。 按 照 数 据 读 写 方 式 , 智 能 卡 又 可 分 为 接 触 式 IC...
