IC封装大全(图文全解)

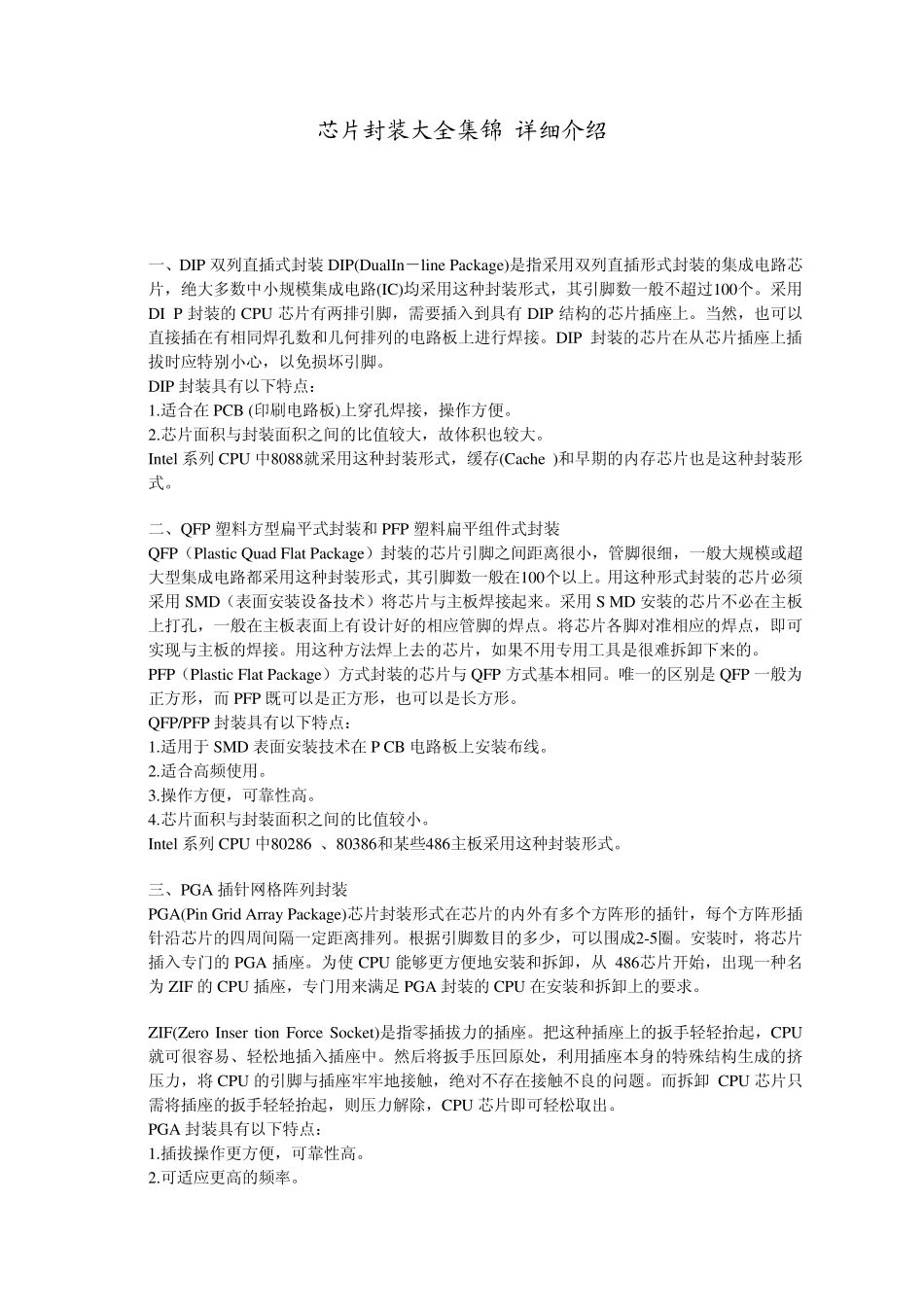

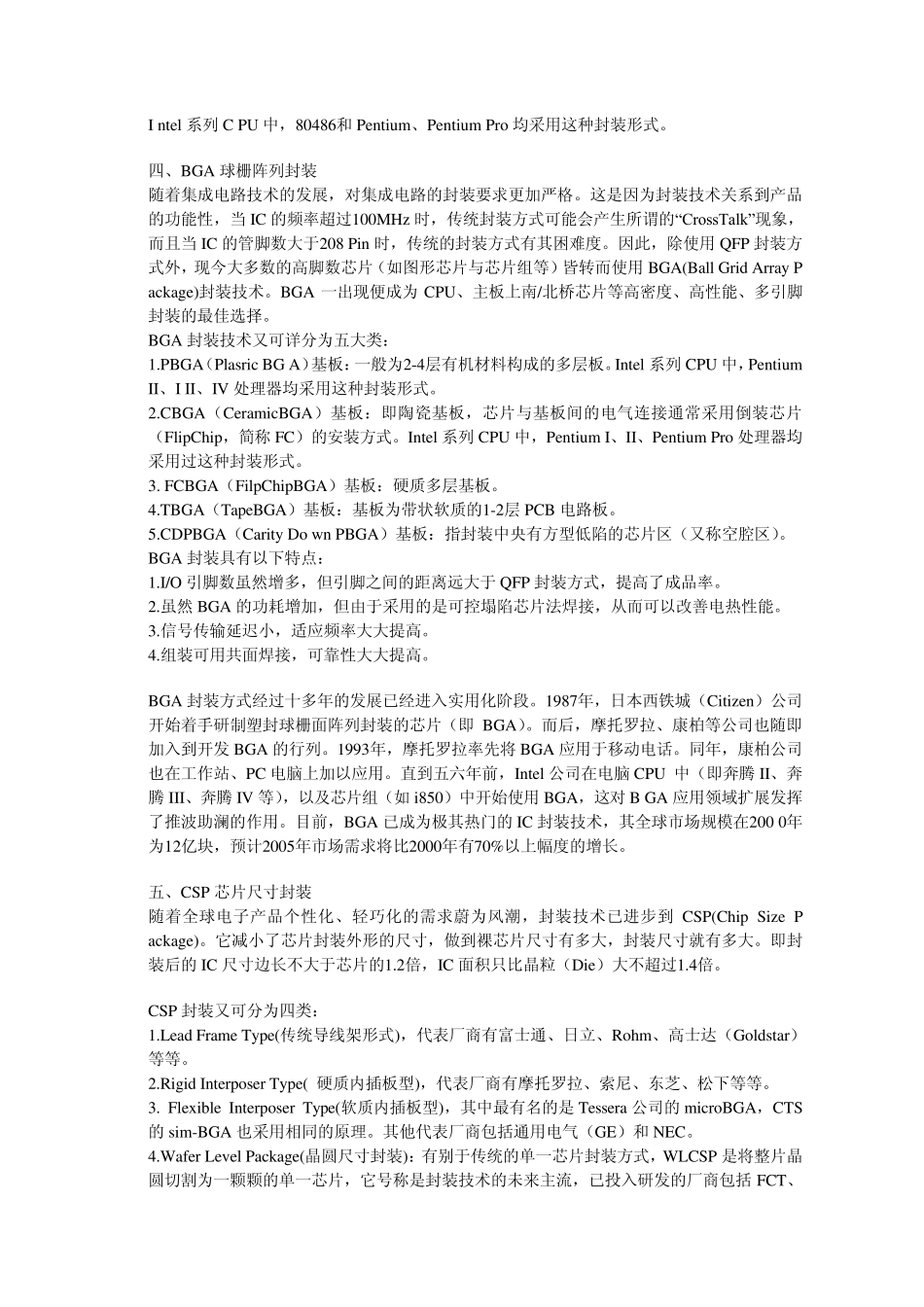

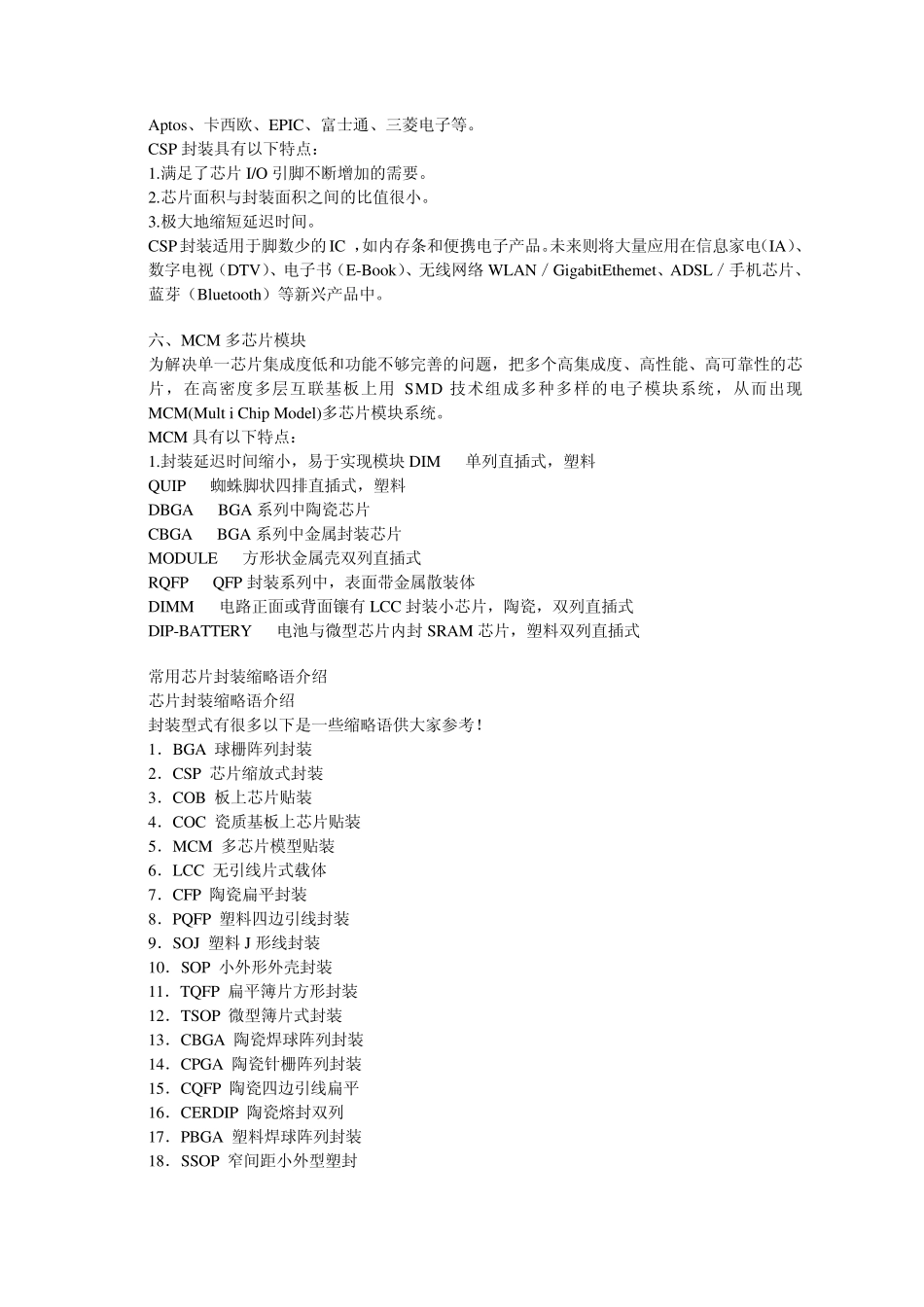

芯片封装大全集锦 详细介绍 一、DIP 双列直插式封装 DIP(Du alIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。采用DI P 封装的 CPU 芯片有两排引脚，需要插入到具有 DIP 结构的芯片插座上。当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。DIP 封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。 DIP 封装具有以下特点： 1.适合在 PCB (印刷电路板)上穿孔焊接，操作方便。 2.芯片面积与封装面积之间的比值较大，故体积也较大。 Intel 系列 CPU 中8088就采用这种封装形式，缓存(Cache )和早期的内存芯片也是这种封装形式。 二、QFP 塑料方型扁平式封装和 PFP 塑料扁平组件式封装 QFP（Plastic Qu ad Flat Package）封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。用这种形式封装的芯片必须采用 SMD（表面安装设备技术）将芯片与主板焊接起来。采用 S MD 安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。将芯片各脚对准相应的焊点，即可实现与主板的焊接。用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。 PFP（Plastic Flat Package）方式封装的芯片与 QFP 方式基本相同。唯一的区别是 QFP 一般为正方形，而 PFP 既可以是正方形，也可以是长方形。 QFP/PFP 封装具有以下特点： 1.适用于 SMD 表面安装技术在 P CB 电路板上安装布线。 2.适合高频使用。 3.操作方便，可靠性高。 4.芯片面积与封装面积之间的比值较小。 Intel 系列 CPU 中80286 、80386和某些486主板采用这种封装形式。 三、PGA 插针网格阵列封装 PGA(Pin Grid Array Package)芯片封装形式在芯片的内外有多个方阵形的插针，每个方阵形插针沿芯片的四周间隔一定距离排列。根据引脚数目的多少，可以围成2-5圈。安装时，将芯片插入专门的 PGA 插座。为使 CPU 能够更方便地安装和拆卸，从 486芯片开始，出现一种名为 ZIF 的 CPU 插座，专门用来满足 PGA 封装的 CPU 在安装和拆卸上的要求。 ZIF(Zero Inser tion Force Socket)是指零插拔力的插座。把这种插座上的扳手轻轻抬起，CPU就可很容易、轻松地插入插座中。然后将扳手压回原处，利用插座本身的特殊结构生成的挤压力，...
