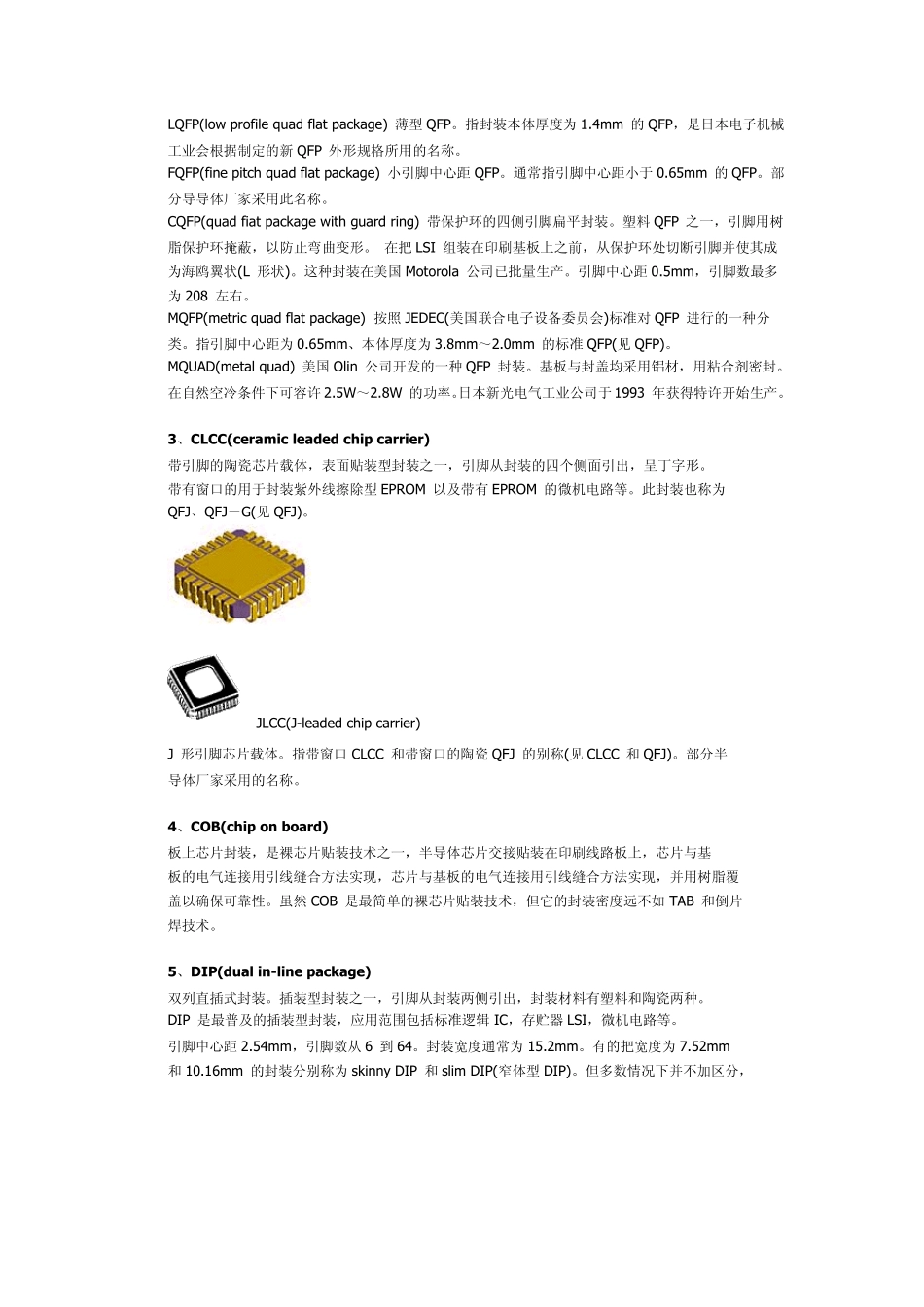

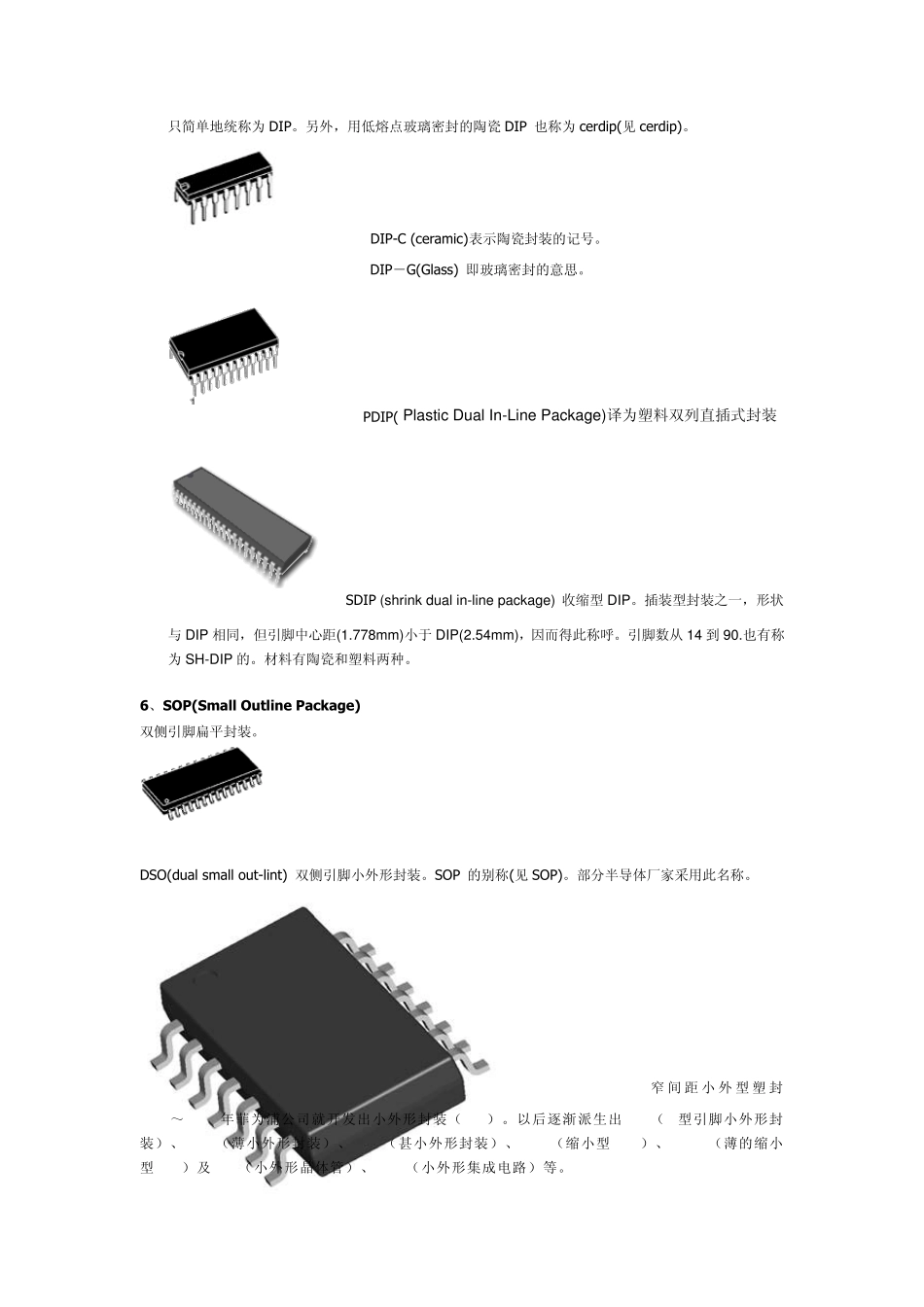

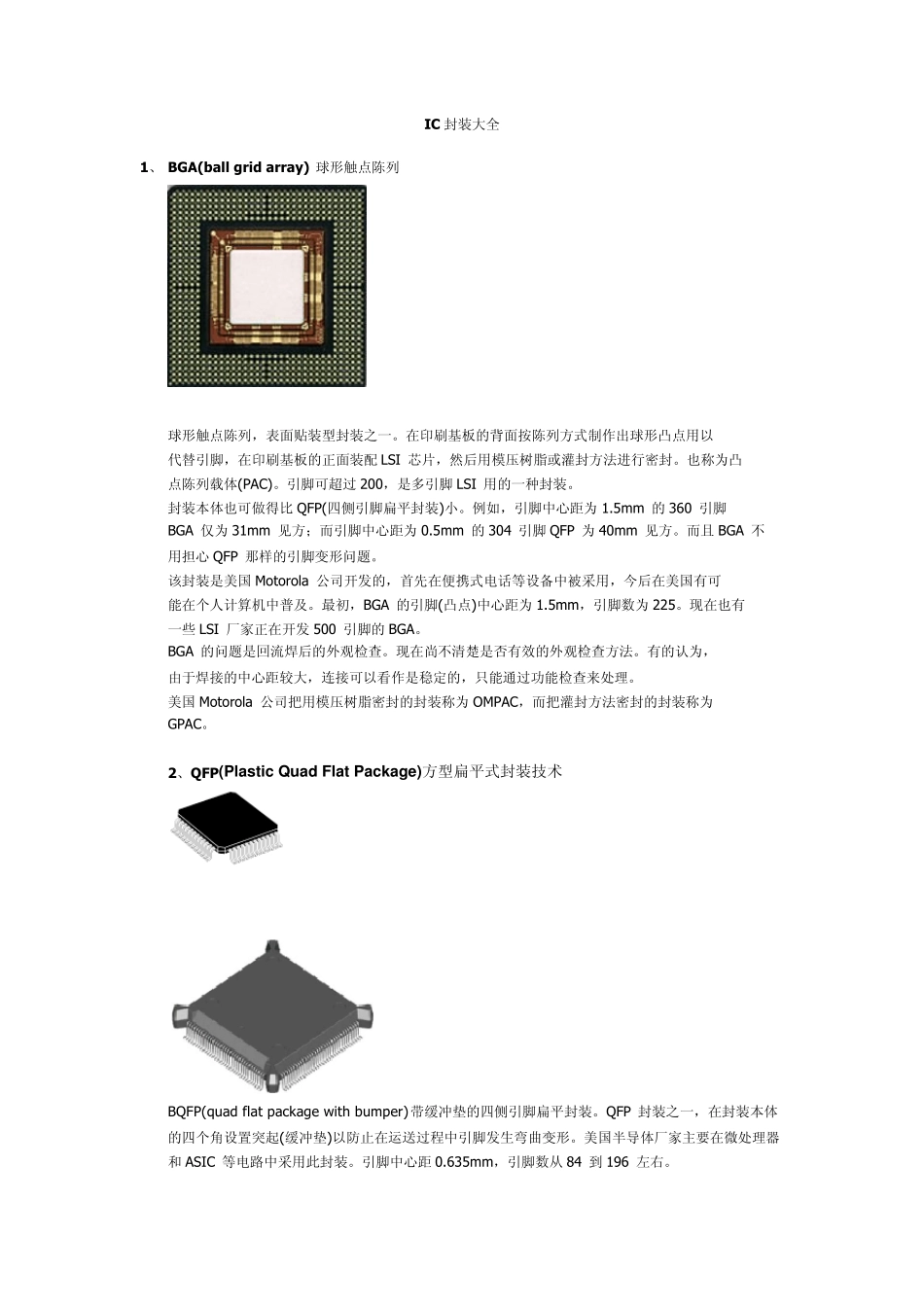

IC 封装大全 1、 BGA(ball grid array) 球形触点陈列 球形触点陈列，表面贴装型封装之一。在印刷基板的背面按陈列方式制作出球形凸点用以 代替引脚，在印刷基板的正面装配 LSI 芯片，然后用模压树脂或灌封方法进行密封。也称为凸 点陈列载体(PAC)。引脚可超过 200，是多引脚 LSI 用的一种封装。 封装本体也可做得比 QFP(四侧引脚扁平封装)小。例如，引脚中心距为 1.5mm 的 360 引脚 BGA 仅为 31mm 见方；而引脚中心距为 0.5mm 的 304 引脚 QFP 为 40mm 见方。而且 BGA 不 用担心 QFP 那样的引脚变形问题。 该封装是美国 Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可 能在个人计算机中普及。最初，BGA 的引脚(凸点)中心距为 1.5mm，引脚数为 225。现在也有 一些 LSI 厂家正在开发 500 引脚的 BGA。 BGA 的问题是回流焊后的外观检查。现在尚不清楚是否有效的外观检查方法。有的认为， 由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。 美国 Motorola 公司把用模压树脂密封的封装称为 OMPAC，而把灌封方法密封的封装称为 GPAC。 2、QFP(Plastic Qu ad Flat Package)方型扁平式封装技术 BQFP(quad flat package w ith bumper) 带缓冲垫的四侧引脚扁平封装。QFP 封装之一，在封装本体的四个角设置突起(缓冲垫)以防止在运送过程中引脚发生弯曲变形。美国半导体厂家主要在微处理器和 ASIC 等电路中采用此封装。引脚中心距 0.635mm，引脚数从 84 到 196 左右。 LQFP(low profile quad flat package) 薄型QFP。指封装本体厚度为1.4mm 的QFP，是日本电子机械工业会根据制定的新QFP 外形规格所用的名称。 FQFP(fine pitch quad flat package) 小引脚中心距QFP。通常指引脚中心距小于0.65mm 的QFP。部分导导体厂家采用此名称。 CQFP(quad fiat package with guard ring) 带保护环的四侧引脚扁平封装。塑料QFP 之一，引脚用树脂保护环掩蔽，以防止弯曲变形。 在把LSI 组装在印刷基板上之前，从保护环处切断引脚并使其成为海鸥翼状(L 形状)。这种封装在美国Motorola 公司已批量生产。引脚中心距0.5mm，引脚数最多为208 左右。 MQFP(metric quad flat package) 按照JEDEC(美国联合电子设备委员会)标准对QFP 进行的一种分类。指引脚中心距为0.65mm、本体厚度为3.8mm～2.0mm 的标准QFP(见 QFP)...
