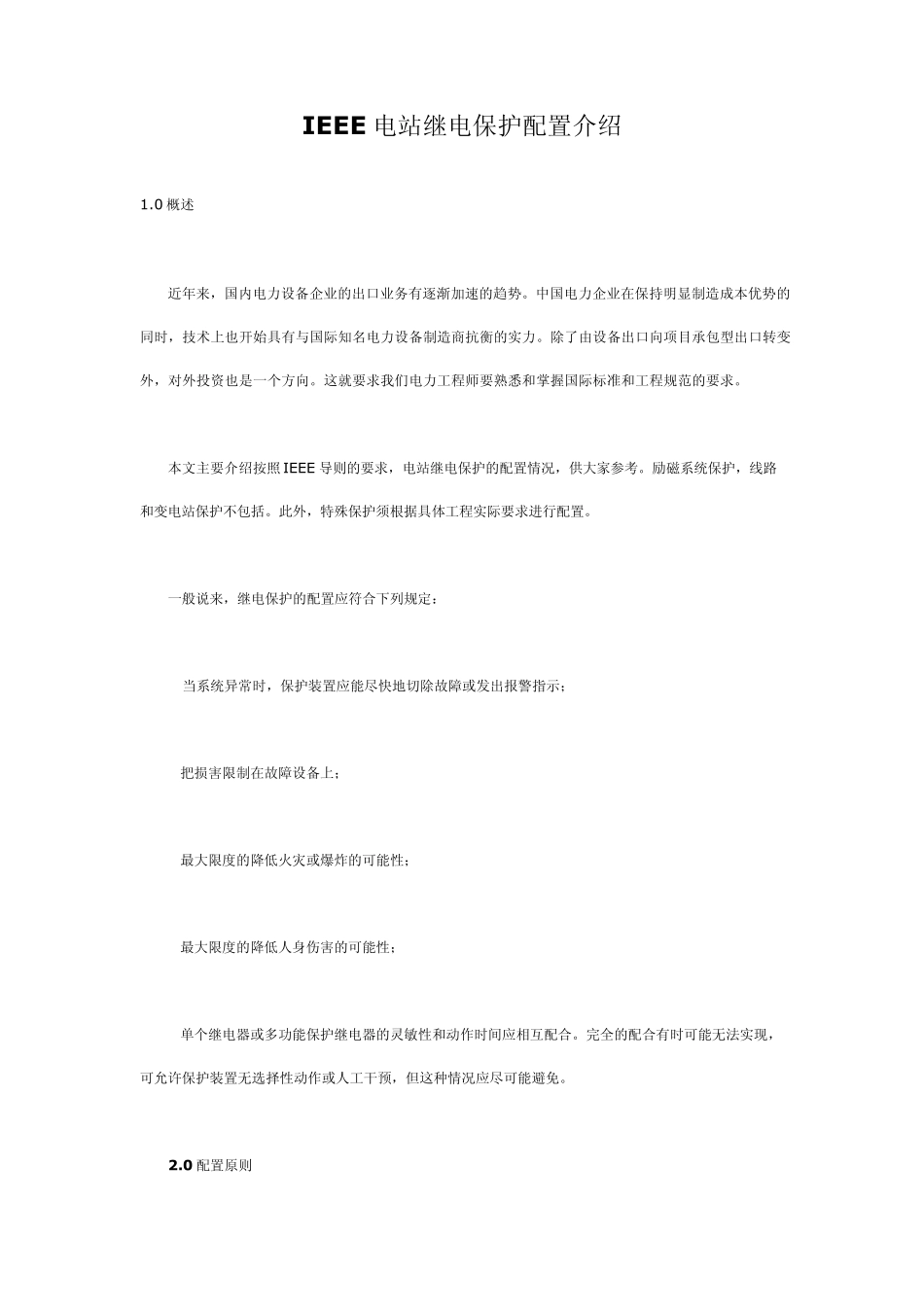

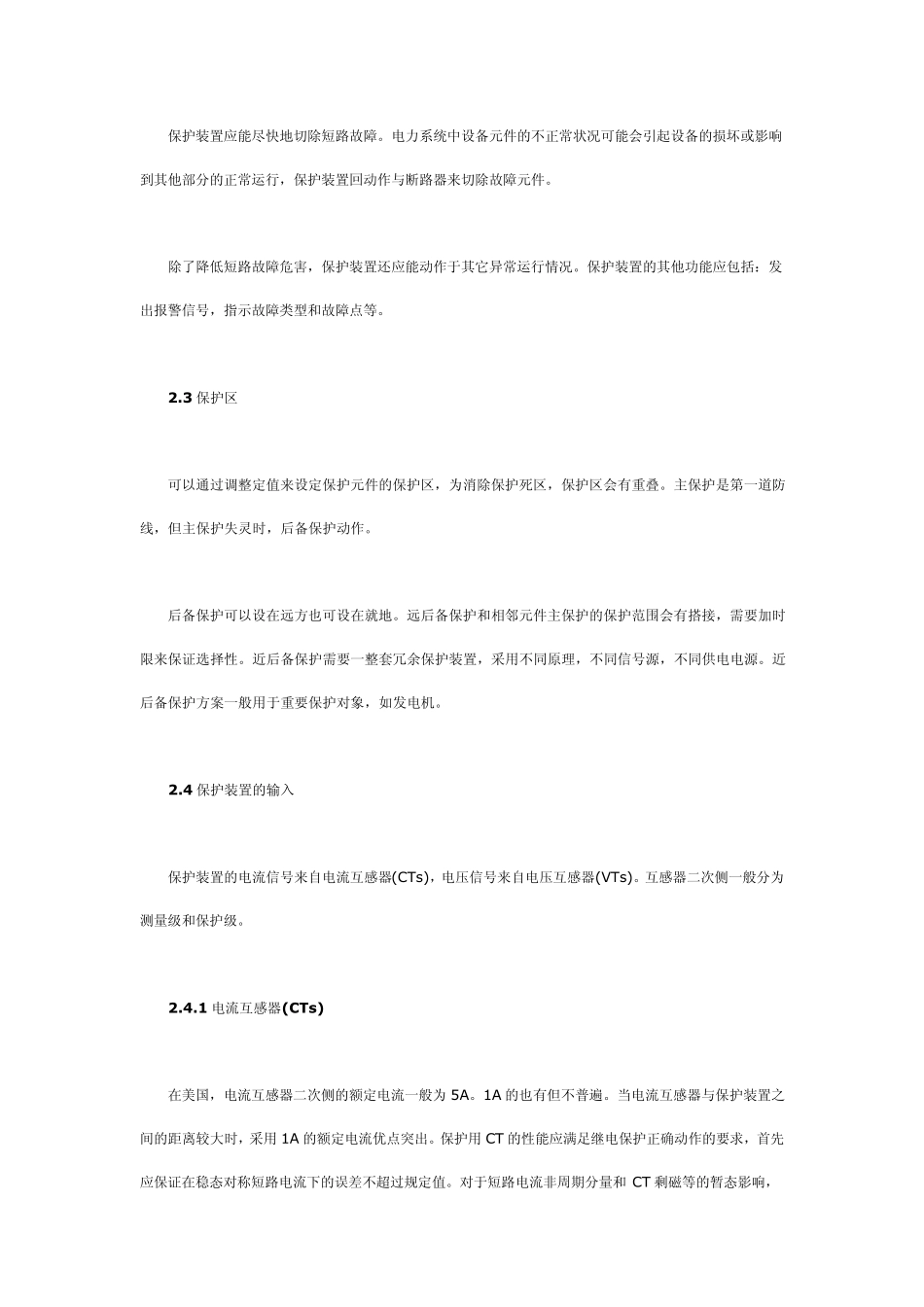

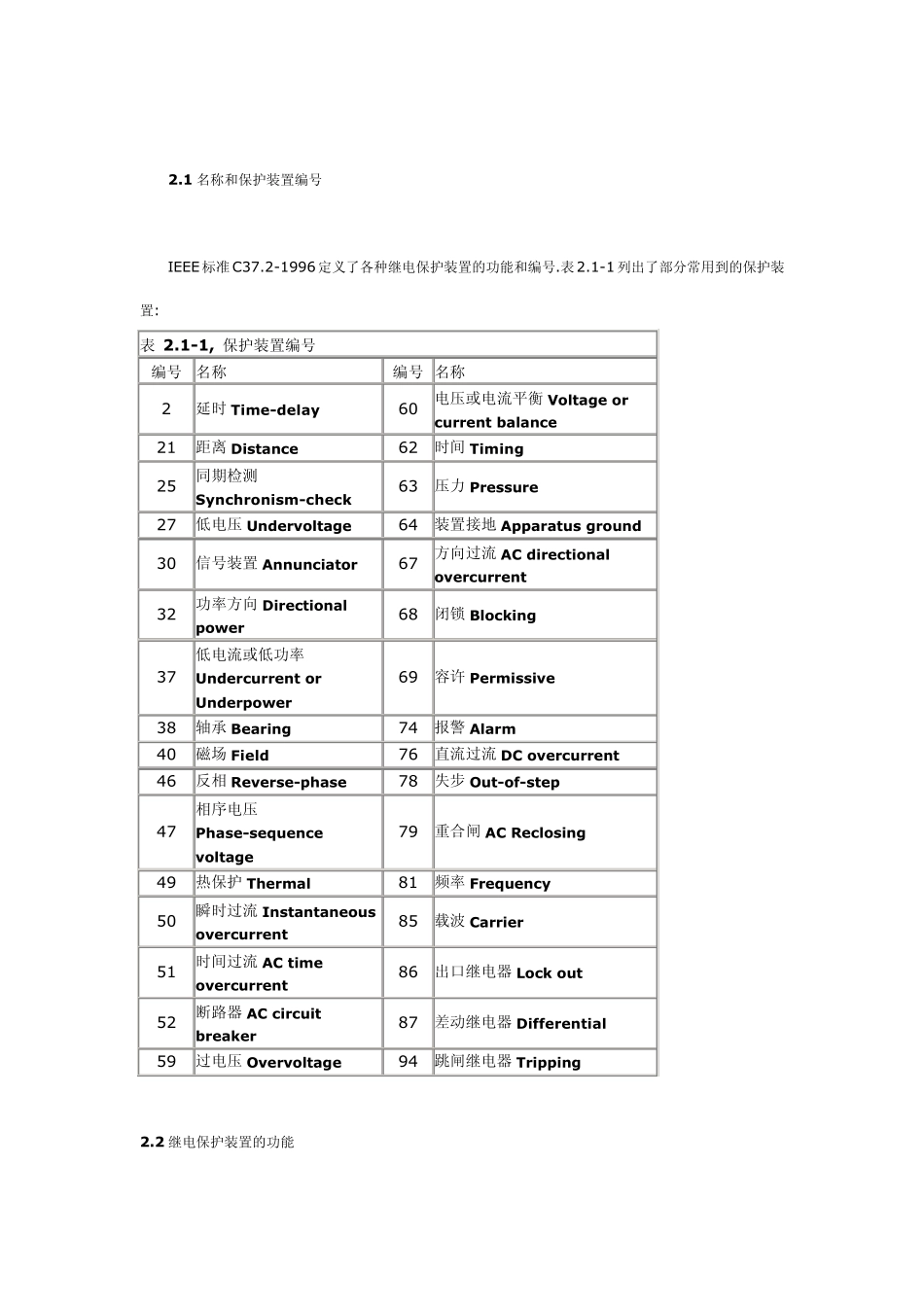

IEEE 电站继电保护配置介绍 1.0 概述 近年来,国内电力设备企业的出口业务有逐渐加速的趋势。中国电力企业在保持明显制造成本优势的同时,技术上也开始具有与国际知名电力设备制造商抗衡的实力。除了由设备出口向项目承包型出口转变外,对外投资也是一个方向。这就要求我们电力工程师要熟悉和掌握国际标准和工程规范的要求。 本文主要介绍按照 IEEE 导则的要求,电站继电保护的配置情况,供大家参考。励磁系统保护,线路和变电站保护不包括。此外,特殊保护须根据具体工程实际要求进行配置。 一般说来,继电保护的配置应符合下列规定: • 当系统异常时,保护装置应能尽快地切除故障或发出报警指示; • 把损害限制在故障设备上; • 最大限度的降低火灾或爆炸的可能性; • 最大限度的降低人身伤害的可能性; • 单个继电器或多功能保护继电器的灵敏性和动作时间应相互配合。完全的配合有时可能无法实现,可允许保护装置无选择性动作或人工干预,但这种情况应尽可能避免。 2.0 配置原则 2.1 名称和保护装置编号 IEEE 标准C37.2-1996 定义了各种继电保护装置的功能和编号.表 2.1-1 列出了部分常用到的保护装置: 表 2.1-1, 保护装置编号 编号 名称 编号 名称 2 延时 Time-delay 60 电压或电流平衡 Voltage or current balance 21 距离 Distance 62 时间 Timing 25 同期检测Synchronism-check 63 压力 Pressure 27 低电压 Undervoltage 64 装置接地 Apparatus ground 30 信号装置Annunciator 67 方向过流 AC directional overcurrent 32 功率方向 Directional power 68 闭锁 Blocking 37 低电流或低功率Undercurrent or Underpower 69 容许 Permissive 38 轴承 Bearing 74 报警 Alarm 40 磁场 Field 76 直流过流 DC overcurrent 46 反相 Reverse-phase 78 失步 Out-of-step 47 相序电压Phase-sequence voltage 79 重合闸 AC Reclosing 49 热保护Thermal 81 频率 Frequency 50 瞬时过流 Instantaneous overcurrent 85 载波 Carrier 51 时间过流 AC time overcurrent 86 出口继电器 Lock out 52 断路器 AC circuit breaker 87 差动继电器 Differential 59 过电压 Overvoltage 94 跳闸继电器 Tripping 2.2 继电保护装置的功能 保护装置应能尽快地切除短路故障。电力系统中设备元件的不正常状况可...
