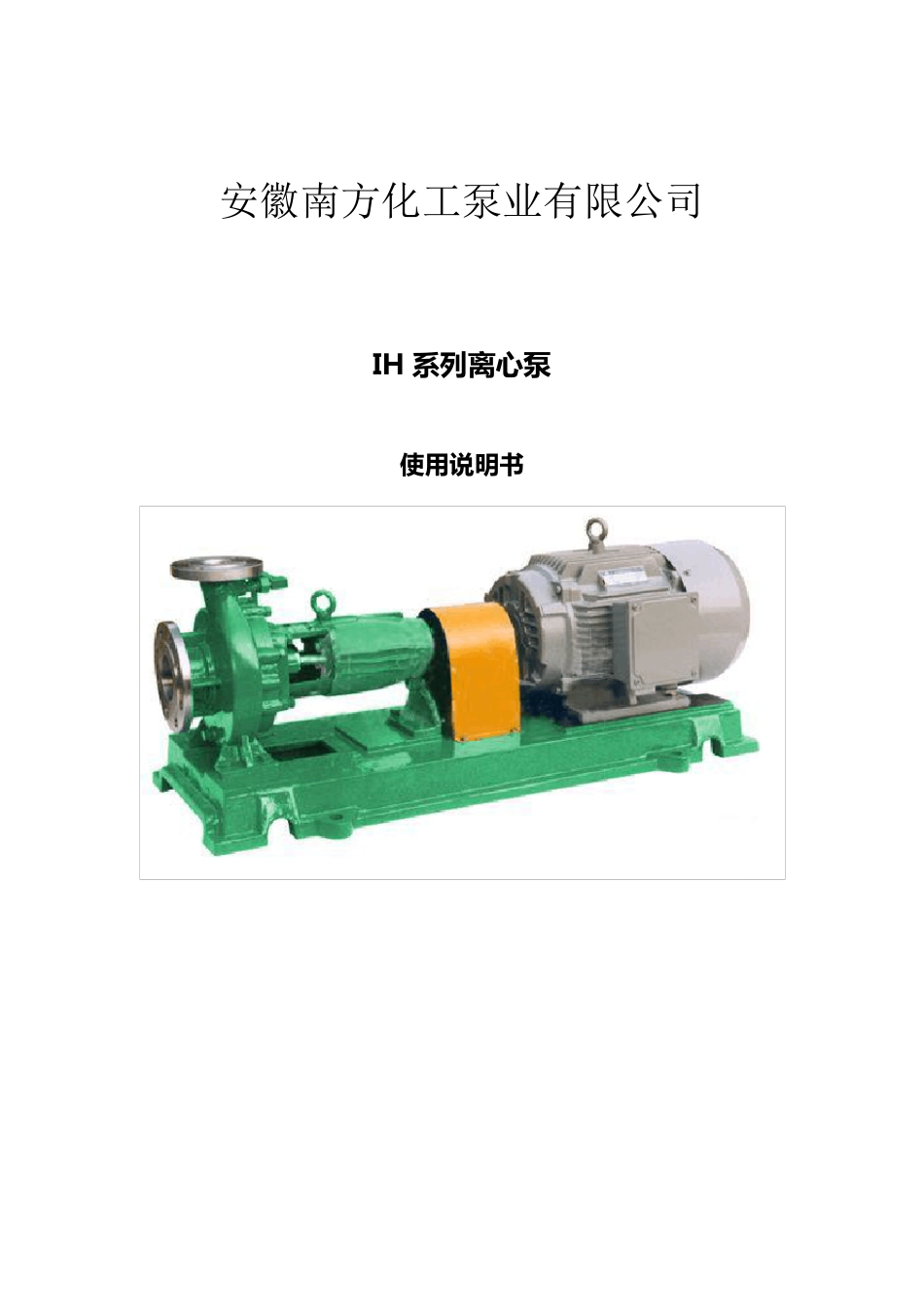

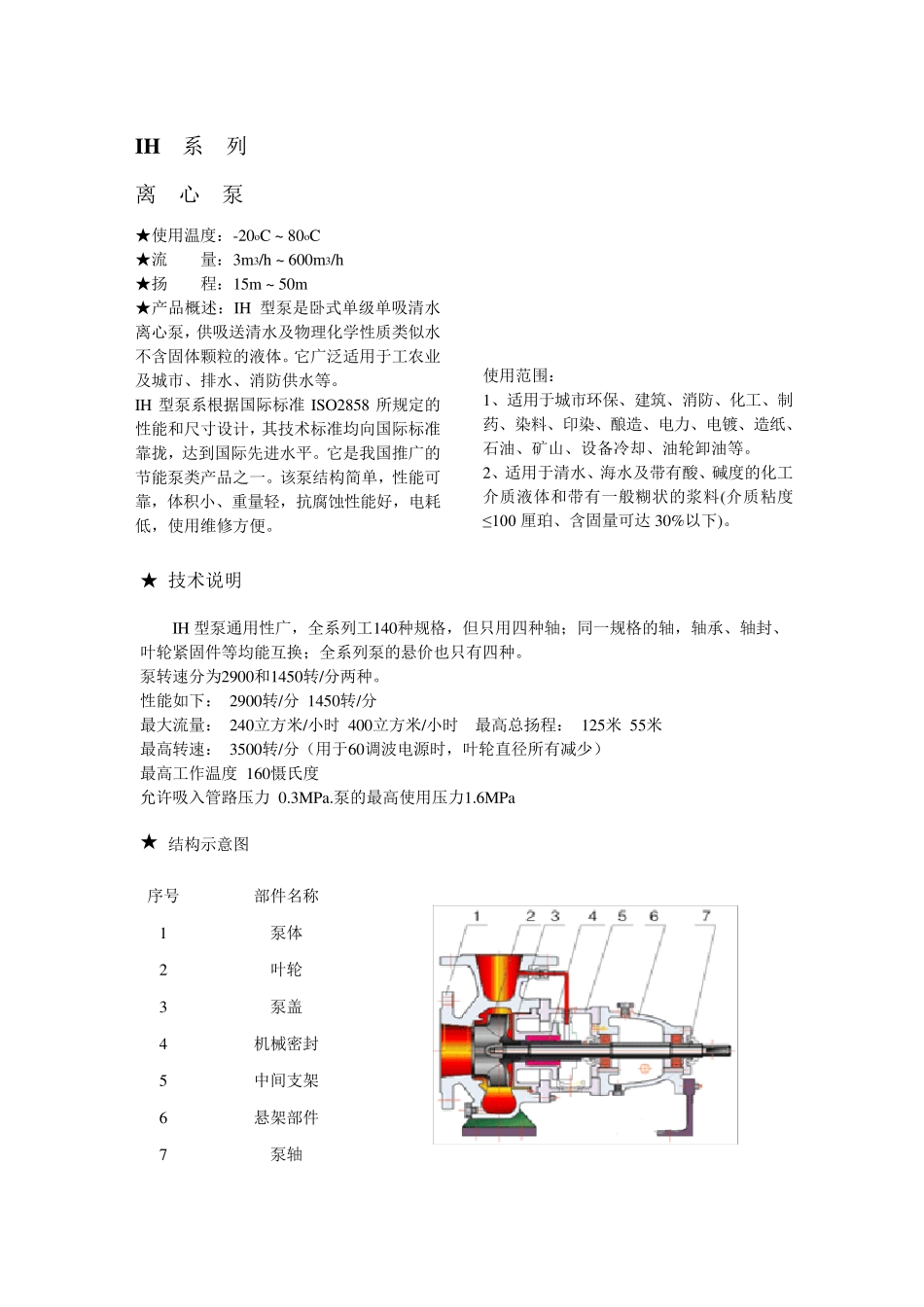

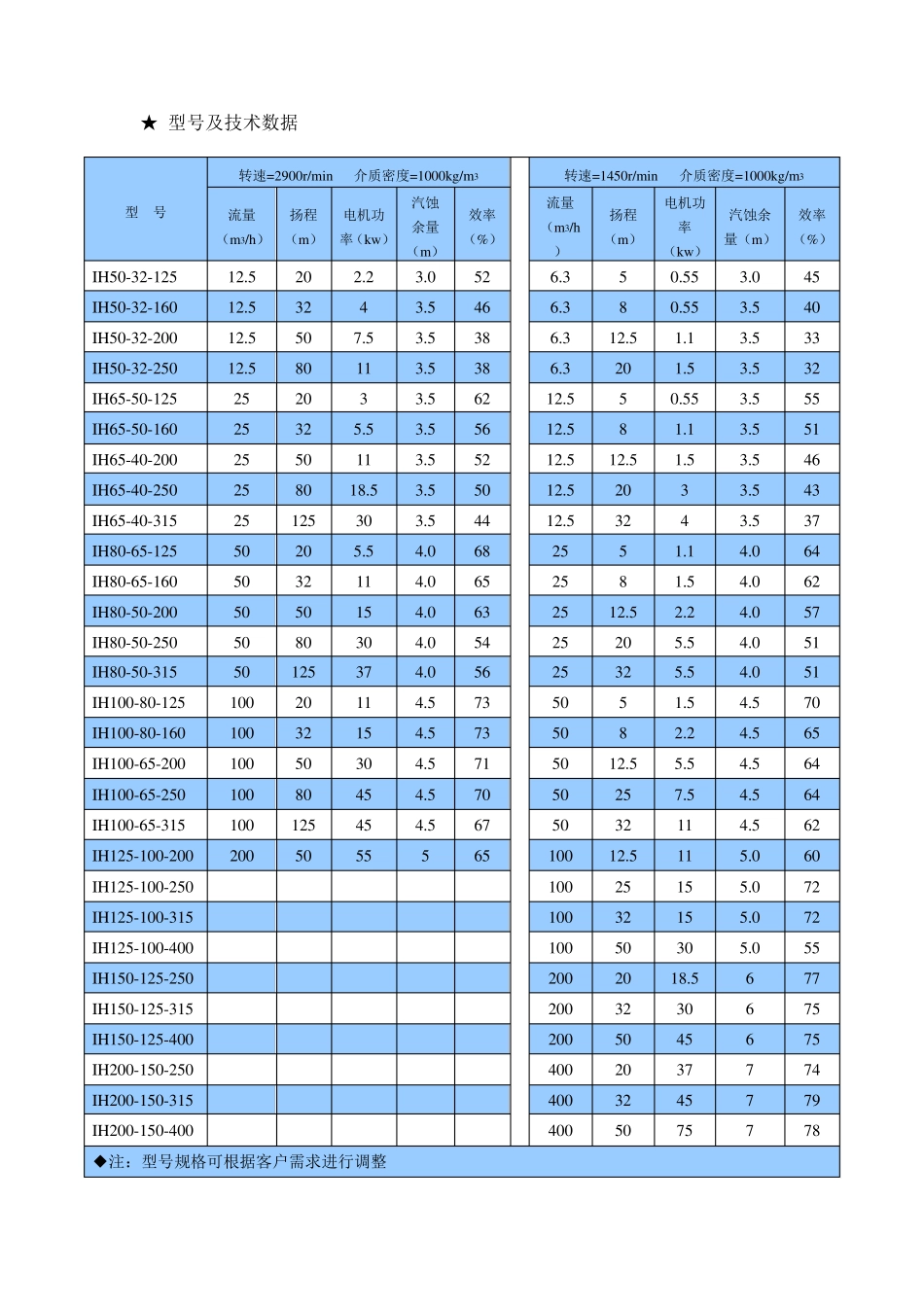

安徽南方化工泵业有限公司 IH 系 列 离 心 泵 使 用 说 明 书 ★ 技术说明 IH 型泵通用性广，全系列工140种规格，但只用四种轴；同一规格的轴，轴承、轴封、叶轮紧固件等均能互换；全系列泵的悬价也只有四种。 泵转速分为2900和1450转/分两种。 性能如下： 2900转/分 1450转/分 最大流量： 240立方米/小时 400立方米/小时 最高总扬程： 125米 55米 最高转速： 3500转/分（用于60调波电源时，叶轮直径所有减少） 最高工作温度 160慑氏度 允许吸入管路压力 0.3MPa.泵的最高使用压力1.6MPa ★ 结构示意图 序号 部件名称 1 泵体 2 叶轮 3 泵盖 4 机械密封 5 中间支架 6 悬架部件 7 泵轴 IH 系 列 离 心 泵 ★使用温度：-20oC ~ 80oC ★流 量：3m3/h ~ 600m3/h ★扬 程：15m ~ 50m ★产品概述：IH 型泵是卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。 IH 型泵系根据国际标准 ISO2858 所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。它是我国推广的节能泵类产品之一。该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。 使用范围： 1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。 2、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100 厘珀、含固量可达 30%以下)。 ★ 型号及技术数据 型 号 转速=2900r/min 介质密度=1000kg/m3 转速=1450r/min 介质密度=1000kg/m3 流量（m3/h） 扬程（m） 电机功 率（kw ） 汽蚀余量（m） 效率（%） 流量（m3/h） 扬程（m） 电机功 率（kw ） 汽蚀余量（m） 效率（%） IH50-32-125 12.5 20 2.2 3.0 52 6.3 5 0.55 3.0 45 IH50-32-160 12.5 32 4 3.5 46 6.3 8 0.55 3.5 40 IH50-32-200 12.5 50 7.5 3.5 38 6.3 12.5 1.1 3.5 33 IH50-32-250 12.5 80 11 3.5 38 6.3 20 1.5 3.5 32 IH65-50-125 25 20 3 3.5 62 12.5 5 0.55 3.5 55 IH65-50-160 25 32 5.5 3.5 56 12.5 8 1.1 3.5 51 IH65-40-200 25 50 11 3.5 52 12.5 12.5 1.5 3.5 46 IH65-40-250 25 80 18.5 3.5 50 12.5 20 3 3....
