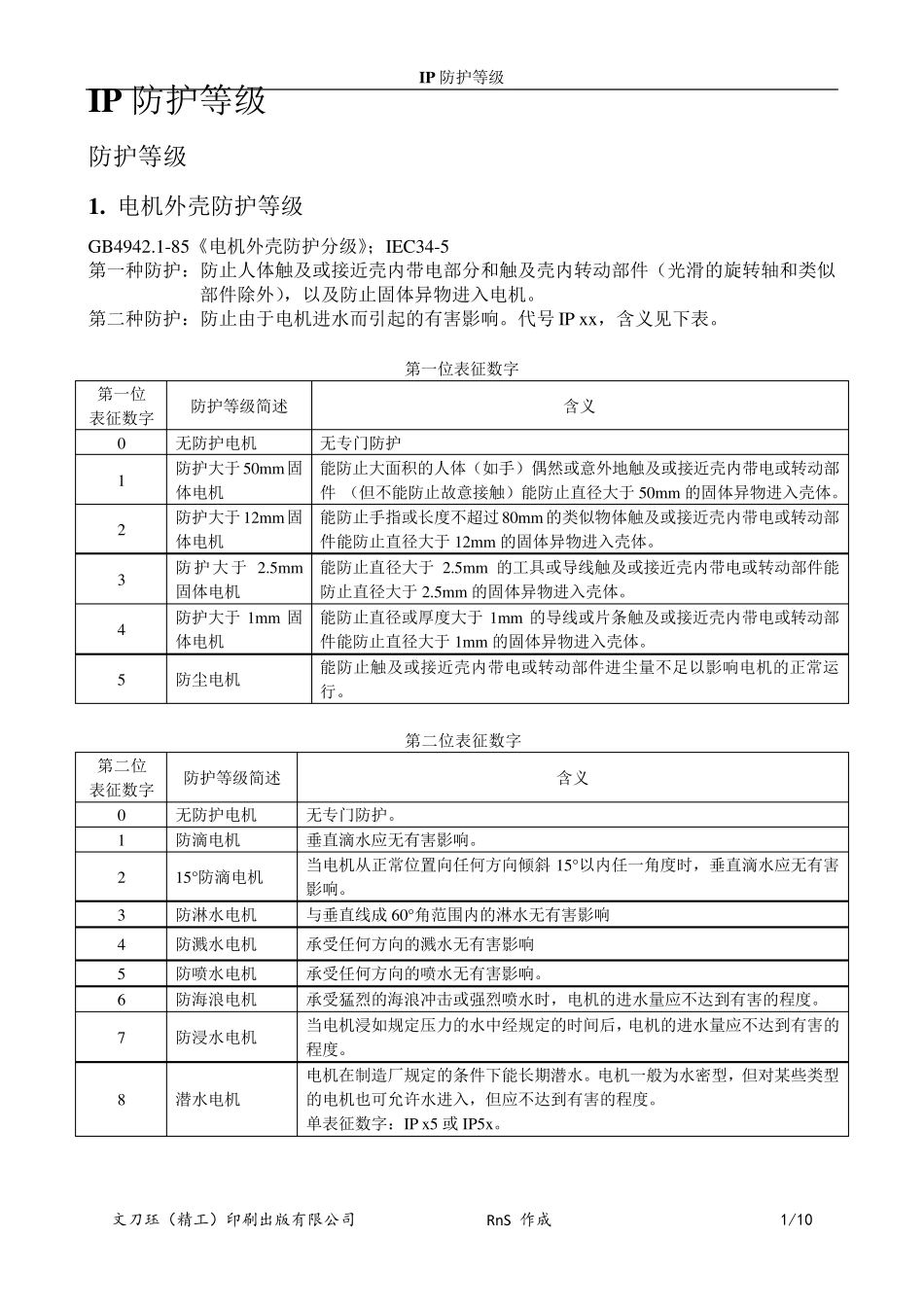

IP 防护等级 文刀珏（精工）印刷出版有限公司 RnS 作成 1/10 IP 防护等级 防护等级 1. 电机外壳防护等级 GB4942.1-85《电机外壳防护分级》；IEC34-5 第一种防护：防止人体触及或接近壳内带电部分和触及壳内转动部件（光滑的旋转轴和类似部件除外），以及防止固体异物进入电机。 第二种防护：防止由于电机进水而引起的有害影响。代号 IP xx，含义见下表。 第一位表征数字 第一位 表征数字 防护等级简述 含义 0 无防护电机 无专门防护 1 防护大于50mm固体电机 能防止大面积的人体（如手）偶然或意外地触及或接近壳内带电或转动部件 （但不能防止故意接触）能防止直径大于 50mm 的固体异物进入壳体。 2 防护大于12mm固体电机 能防止手指或长度不超过 80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于 12mm 的固体异物进入壳体。 3 防护大于 2.5mm固体电机 能防止直径大于 2.5mm 的工具或导线触及或接近壳内带电或转动部件能防止直径大于 2.5mm 的固体异物进入壳体。 4 防护大于 1mm 固体电机 能防止直径或厚度大于 1mm 的导线或片条触及或接近壳内带电或转动部件能防止直径大于 1mm 的固体异物进入壳体。 5 防尘电机 能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行。 第二位表征数字 第二位 表征数字 防护等级简述 含义 0 无防护电机 无专门防护。 1 防滴电机 垂直滴水应无有害影响。 2 15°防滴电机 当电机从正常位置向任何方向倾斜 15°以内任一角度时，垂直滴水应无有害影响。 3 防淋水电机 与垂直线成 60°角范围内的淋水无有害影响 4 防溅水电机 承受任何方向的溅水无有害影响 5 防喷水电机 承受任何方向的喷水无有害影响。 6 防海浪电机 承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度。 7 防浸水电机 当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度。 8 潜水电机 电机在制造厂规定的条件下能长期潜水。电机一般为水密型，但对某些类型的电机也可允许水进入，但应不达到有害的程度。 单表征数字：IP x5 或IP5x。 IP 防护等级 文刀珏（精工）印刷出版有限公司 RnS 作成 2/10 2. 低压电器的外壳防护等级 GB4942.2-1985《低压电器外壳防护等级》（International Protection）IP x x 第一位数字表示防止固体异物进入壳体内或触及壳内带电或运动部分的程度，...
