IR217xAN1052线性电流传感器IC的使用

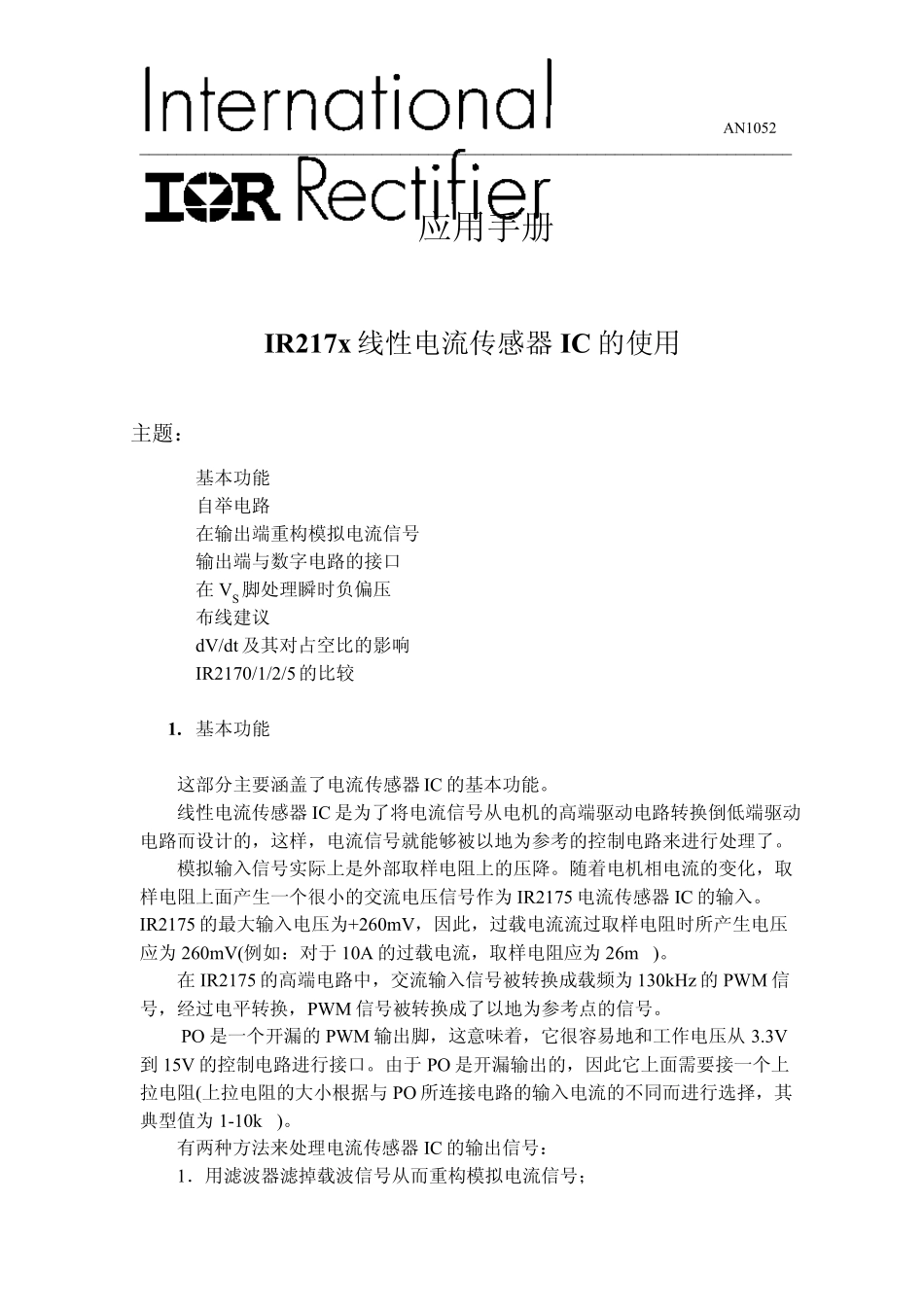

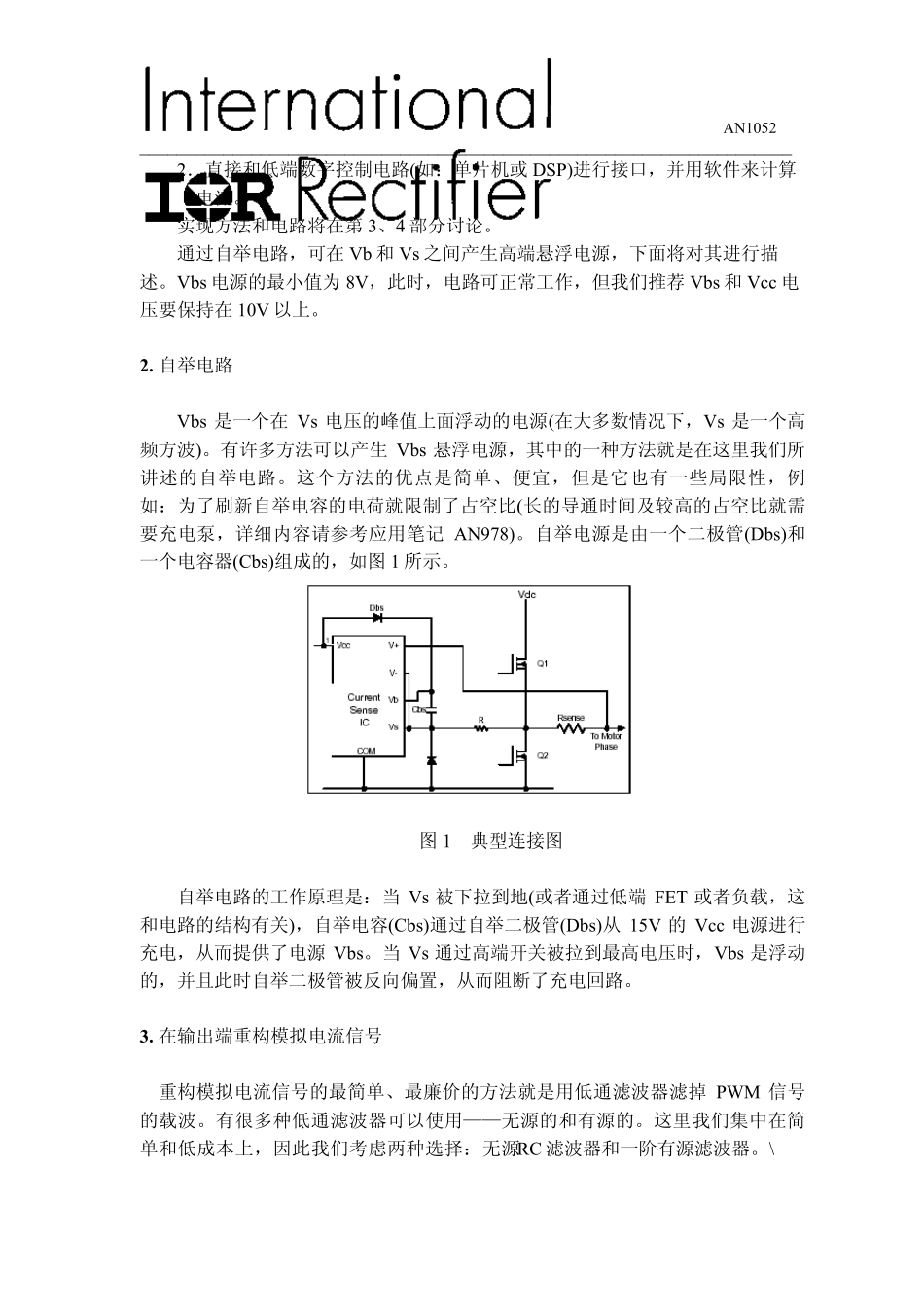

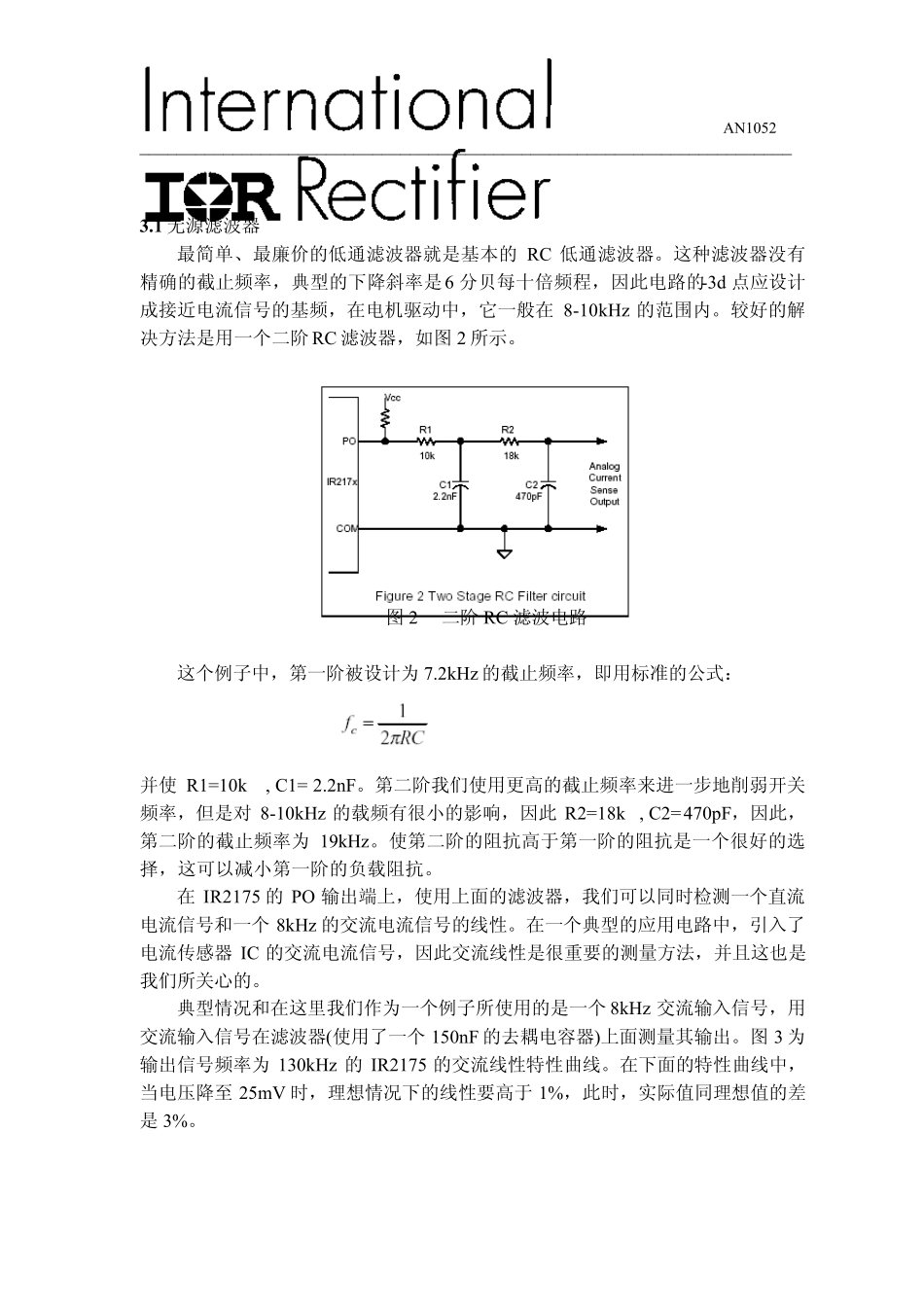

AN1052 ______________________________________________________________________ 应用手册 IR217x线性电流传感器IC 的使用 主题： • 基本功能 • 自举电路 • 在输出端重构模拟电流信号 • 输出端与数字电路的接口 • 在VS脚处理瞬时负偏压 • 布线建议 • dV/dt 及其对占空比的影响 • IR2170/1/2/5的比较 1. 基本功能 这部分主要涵盖了电流传感器IC 的基本功能。 线性电流传感器IC 是为了将电流信号从电机的高端驱动电路转换倒低端驱动电路而设计的，这样，电流信号就能够被以地为参考的控制电路来进行处理了。 模拟输入信号实际上是外部取样电阻上的压降。随着电机相电流的变化，取样电阻上面产生一个很小的交流电压信号作为 IR2175 电流传感器IC 的输入。IR2175 的最大输入电压为+260mV，因此，过载电流流过取样电阻时所产生电压应为 260mV(例如：对于 10A 的过载电流，取样电阻应为 26mΩ)。 在IR2175 的高端电路中，交流输入信号被转换成载频为 130kHz 的PWM 信号，经过电平转换，PWM 信号被转换成了以地为参考点的信号。 PO 是一个开漏的PWM 输出脚，这意味着，它很容易地和工作电压从 3.3V到 15V 的控制电路进行接口。由于 PO 是开漏输出的，因此它上面需要接一个上拉电阻(上拉电阻的大小根据与PO 所连接电路的输入电流的不同而进行选择，其典型值为 1-10kΩ)。 有两种方法来处理电流传感器IC 的输出信号： 1．用滤波器滤掉载波信号从而重构模拟电流信号； AN1052 ______________________________________________________________________ 2．直接和低端数字控制电路(如：单片机或 DSP)进行接口，并用软件来计算电流。 实现方法和电路将在第 3、4 部分讨论。 通过自举电路，可在 Vb 和 Vs之间产生高端悬浮电源，下面将对其进行描述。Vbs电源的最小值为 8V，此时，电路可正常工作，但我们推荐 Vbs和 Vcc 电压要保持在 10V 以上。 2. 自举电路 Vbs 是一个在 Vs 电压的峰值上面浮动的电源(在大多数情况下，Vs 是一个高频方波)。有许多方法可以产生 Vbs 悬浮电源，其中的一种方法就是在这里我们所讲述的自举电路。这个方法的优点是简单、便宜，但是它也有一些局限性，例如：为了刷新自举电容的电荷就限制了占空比(长的导通时间及较高的占空比就需要充电泵，详细内容请参考应用笔记AN978)。自举电源是由一个二极管(Dbs)和一个电容器(Cbs)组成的，如图1...
