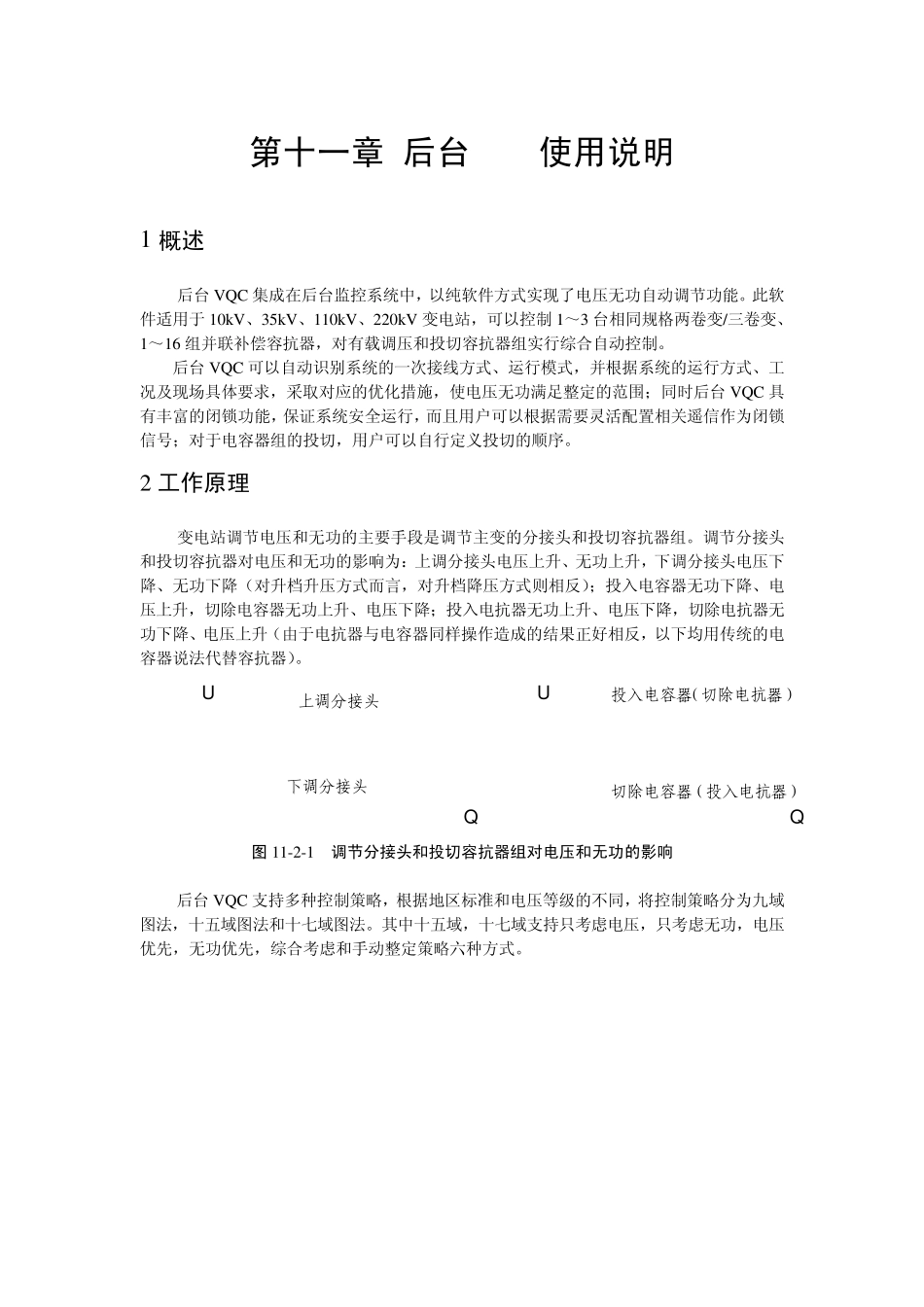

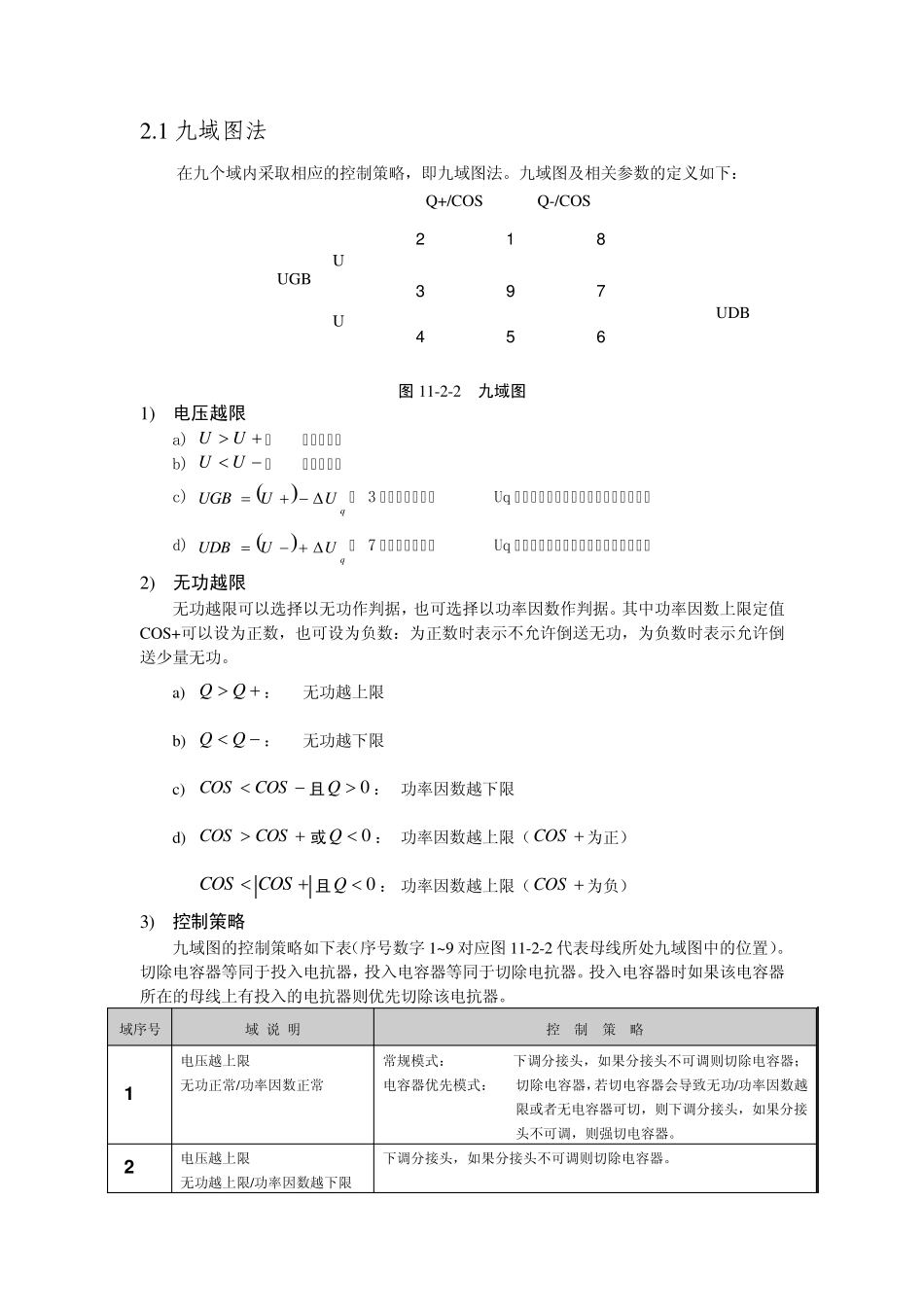

第十一章 后台 VQC使用说明 1 概述 后台VQC 集成在后台监控系统中，以纯软件方式实现了电压无功自动调节功能。此软件适用于10kV、35kV、110kV、220kV 变电站，可以控制 1～3 台相同规格两卷变/三卷变、1～16 组并联补偿容抗器，对有载调压和投切容抗器组实行综合自动控制。 后台VQC 可以自动识别系统的一次接线方式、运行模式，并根据系统的运行方式、工况及现场具体要求，采取对应的优化措施，使电压无功满足整定的范围；同时后台VQC 具有丰富的闭锁功能，保证系统安全运行，而且用户可以根据需要灵活配置相关遥信作为闭锁信号；对于电容器组的投切，用户可以自行定义投切的顺序。 2 工作原理 变电站调节电压和无功的主要手段是调节主变的分接头和投切容抗器组。调节分接头和投切容抗器对电压和无功的影响为：上调分接头电压上升、无功上升，下调分接头电压下降、无功下降（对升档升压方式而言，对升档降压方式则相反）；投入电容器无功下降、电压上升，切除电容器无功上升、电压下降；投入电抗器无功上升、电压下降，切除电抗器无功下降、电压上升（由于电抗器与电容器同样操作造成的结果正好相反，以下均用传统的电容器说法代替容抗器）。 图 11-2-1 调节分接头和投切容抗器组对电压和无功的影响 后台VQC 支持多种控制策略，根据地区标准和电压等级的不同，将控制策略分为九域图法，十五域图法和十七域图法。其中十五域，十七域支持只考虑电压，只考虑无功，电压优先，无功优先，综合考虑和手动整定策略六种方式。 U Q 投入电容器（切除电抗器） 切除电容器（投入电抗器） U Q 上调分接头 下调分接头 2.1 九域图法 在九个域内采取相应的控制策略，即九域图法。九域图及相关参数的定义如下： 图11-2-2 九域图 1) 电压越限 a) UU： 电压越上限 b) UU： 电压越下限 c) qUUUGB： 3 区电压上限（△Uq 为投切一组电容器影响电压的最大值） d) qUUUDB： 7 区电压下限（△Uq 为投切一组电容器影响电压的最大值） 2) 无功越限 无功越限可以选择以无功作判据，也可选择以功率因数作判据。其中功率因数上限定值COS+可以设为正数，也可设为负数：为正数时表示不允许倒送无功，为负数时表示允许倒送少量无功。 a) QQ： 无功越上限 b) QQ： 无功越下限 c) COSCOS且0Q： 功率因数越下限 d) COSCOS或0Q： 功率因数越上限...
