ISO7816(传输协议)

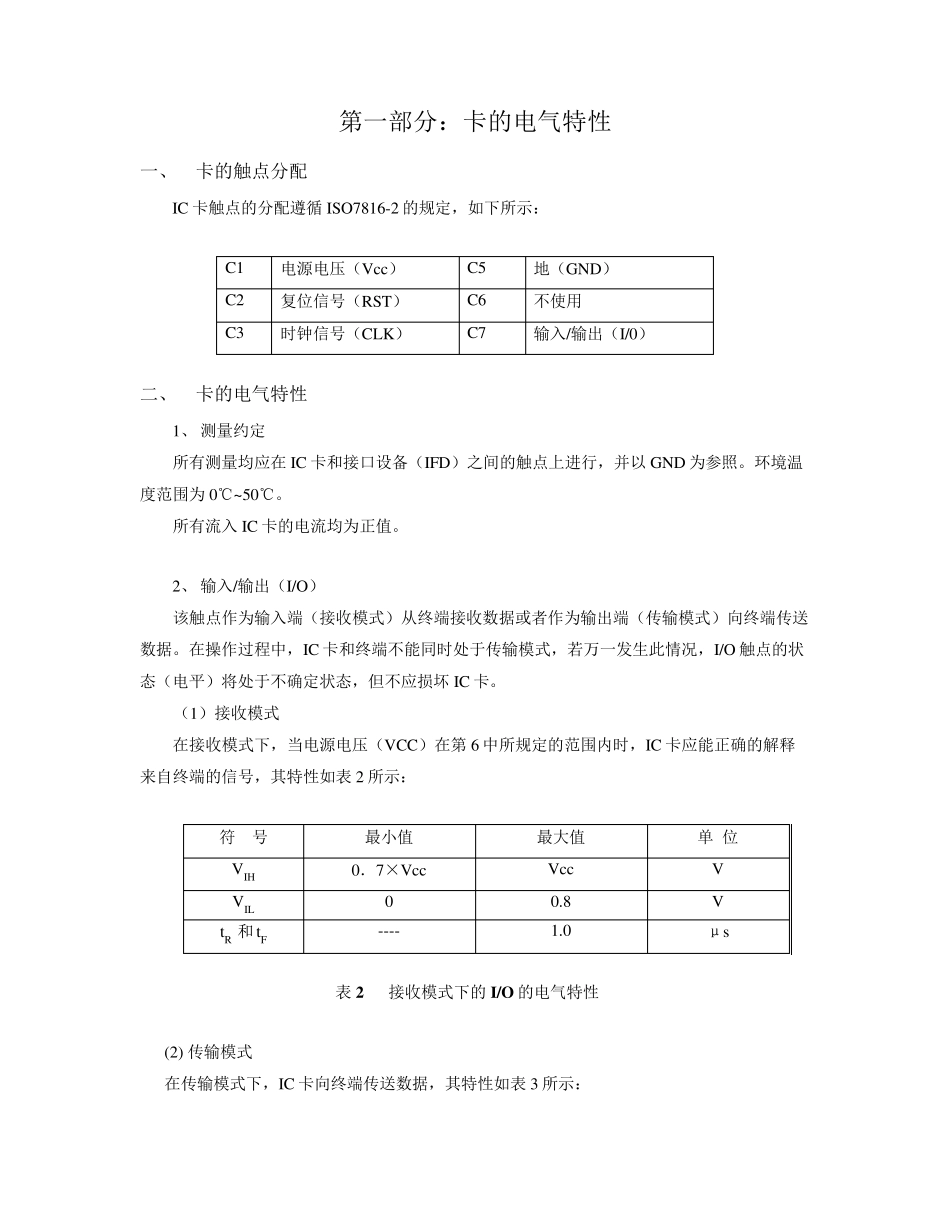

ISO7816(传输协议)_第1页
1/34

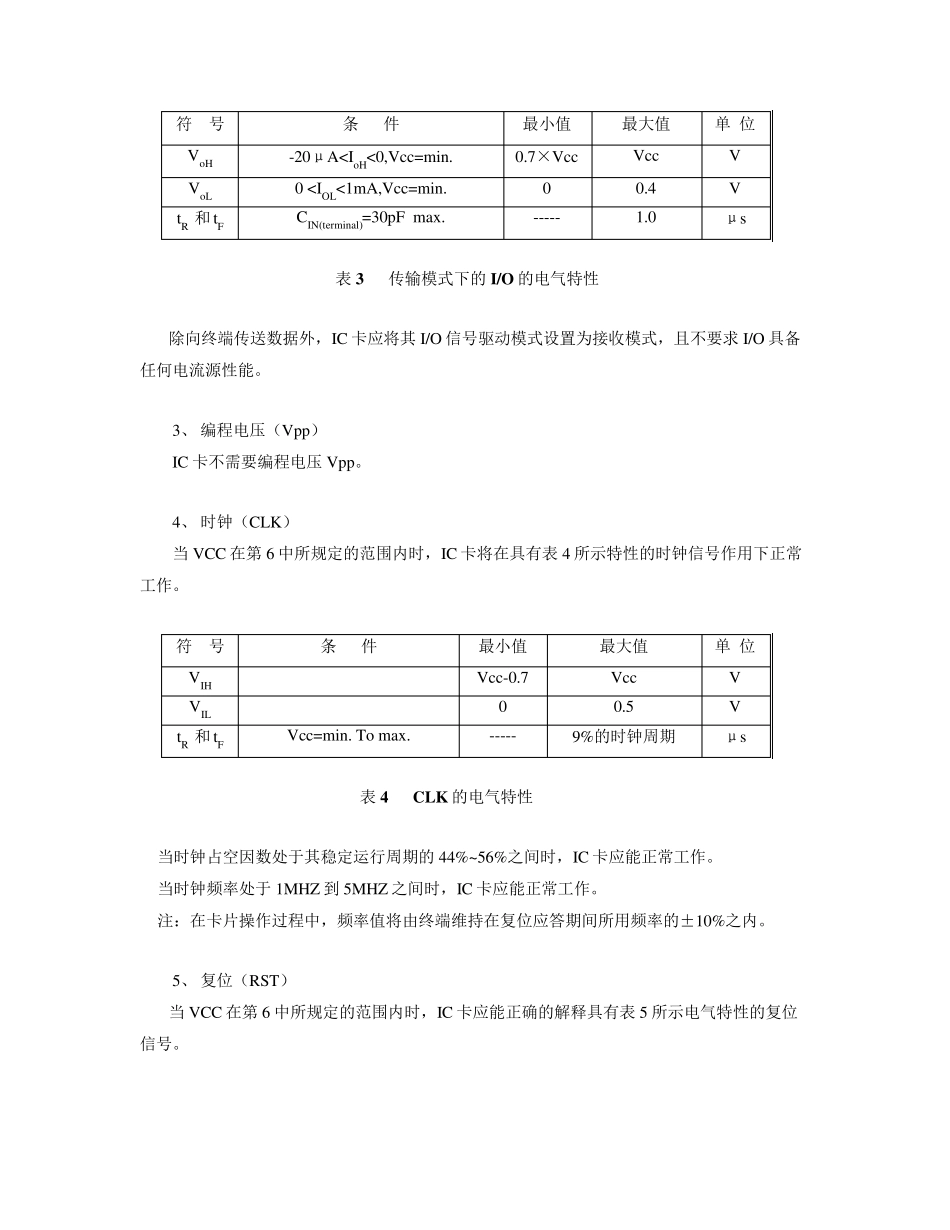

ISO7816(传输协议)_第2页
2/34

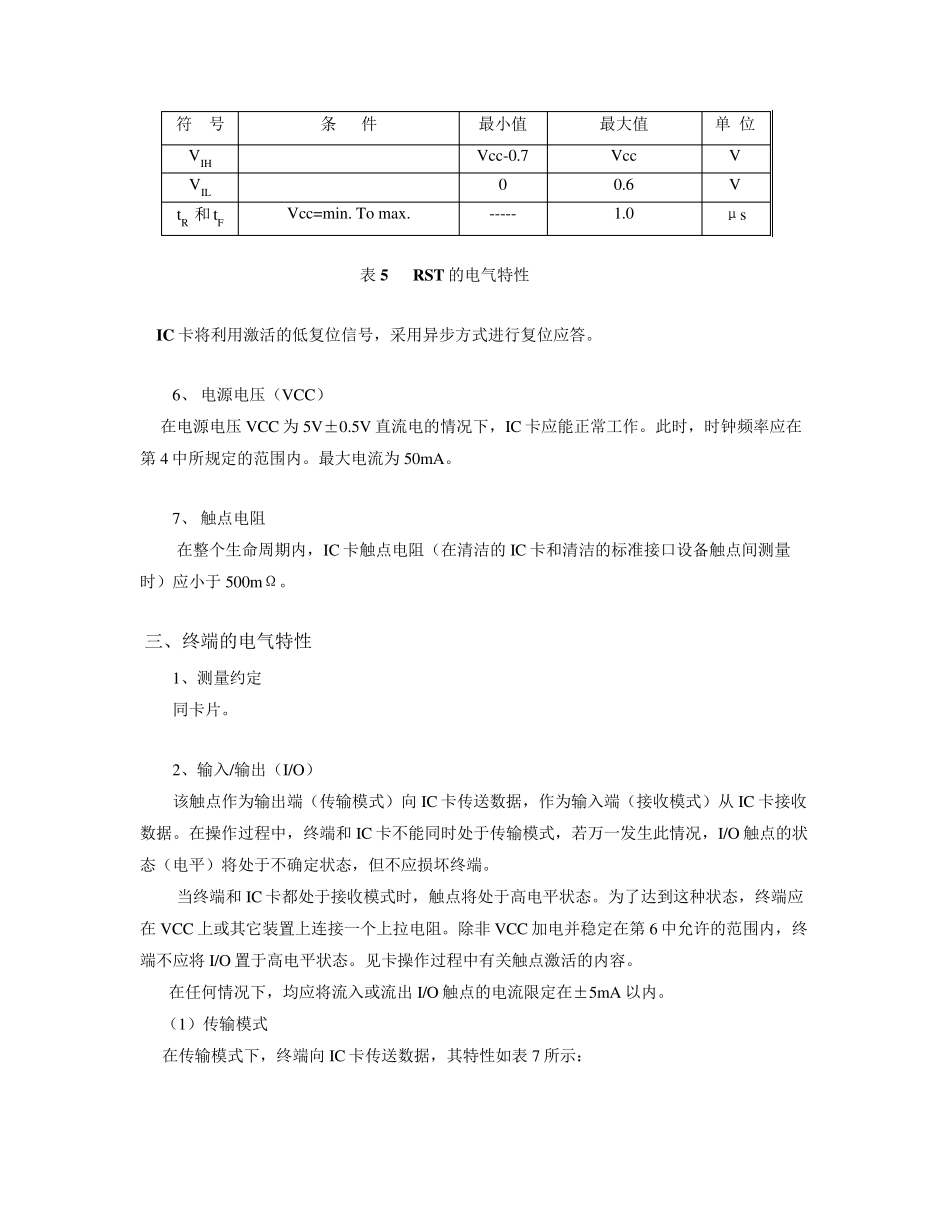

ISO7816(传输协议)_第3页
3/34
第一部分:卡的电气特性 一、 卡的触点分配 IC 卡触点的分配遵循ISO7816-2 的规定,如下所示: C1 电源电压(Vcc) C5 地(GND) C2 复位信号(RST) C6 不使用 C3 时钟信号(CLK) C7 输入/输出(I/0) 二、 卡的电气特性 1、 测量约定 所有测量均应在IC 卡和接口设备(IFD)之间的触点上进行,并以GND 为参照。环境温度范围为0℃~ 50℃。 所有流入IC 卡的电流均为正值。 2、 输入/输出(I/O) 该触点作为输入端(接收模式)从终端接收数据或者作为输出端(传输模式)向终端传送数据。在操作过程中,IC 卡和终端不能同时处于传输模式,若万一发生此情况,I/O 触点的状态(电平)将处于不确定状态,但不应损坏IC 卡。 (1)接收模式 在接收模式下,当电源电压(VCC)在第6 中所规定的范围内时,IC 卡应能正确的解释来自终端的信号,其特性如表2 所示: 符 号 最小值 最大值 单 位 VIH 0.7×Vcc Vcc V VIL 0 0.8 V tR 和 tF ---- 1.0 μs 表2 接收模式下的I/O 的电气特性 (2) 传输模式 在传输模式下,IC 卡向终端传送数据,其特性如表3 所示: 符 号 条 件 最小值 最大值 单 位 VoH -20μA
