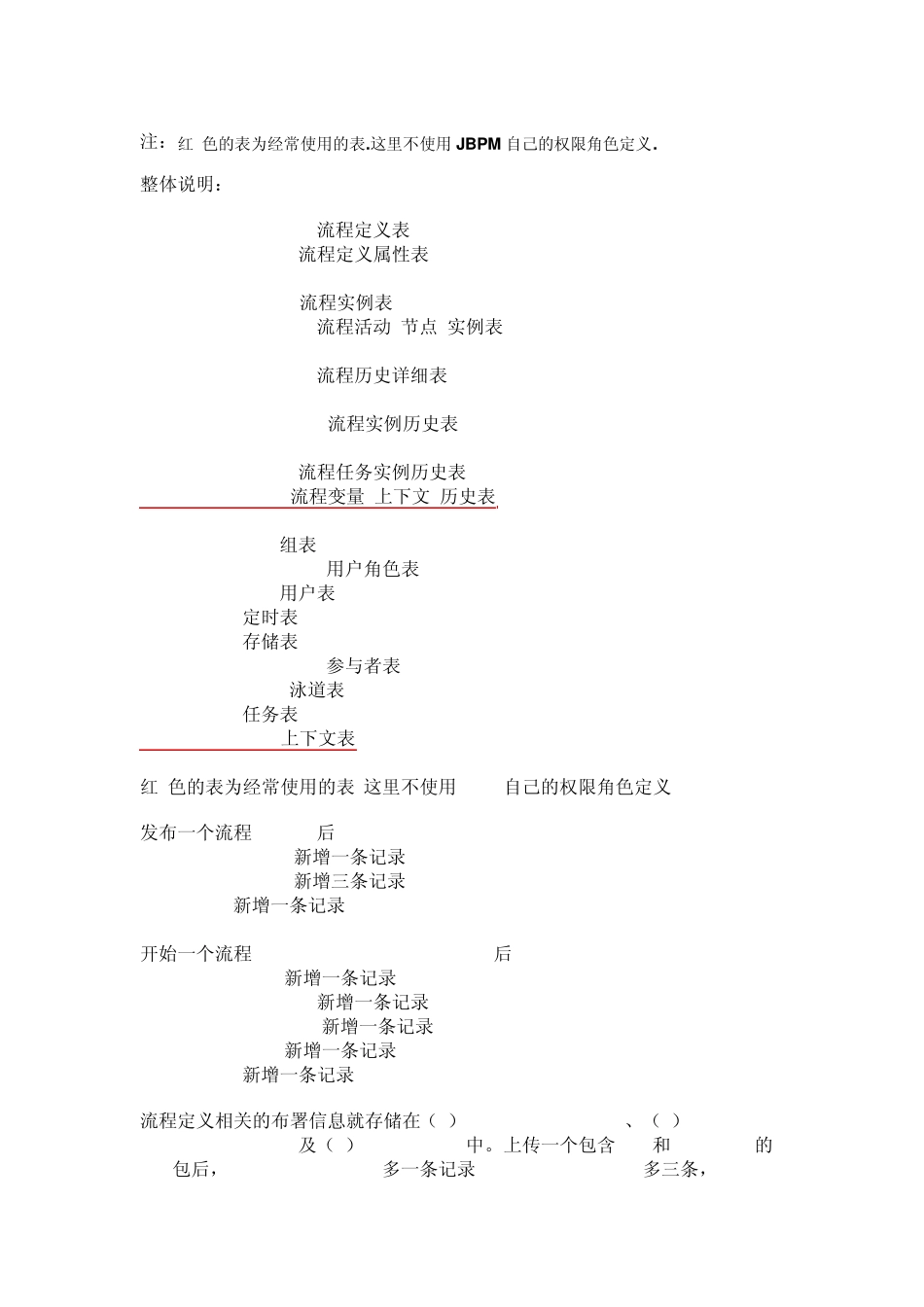

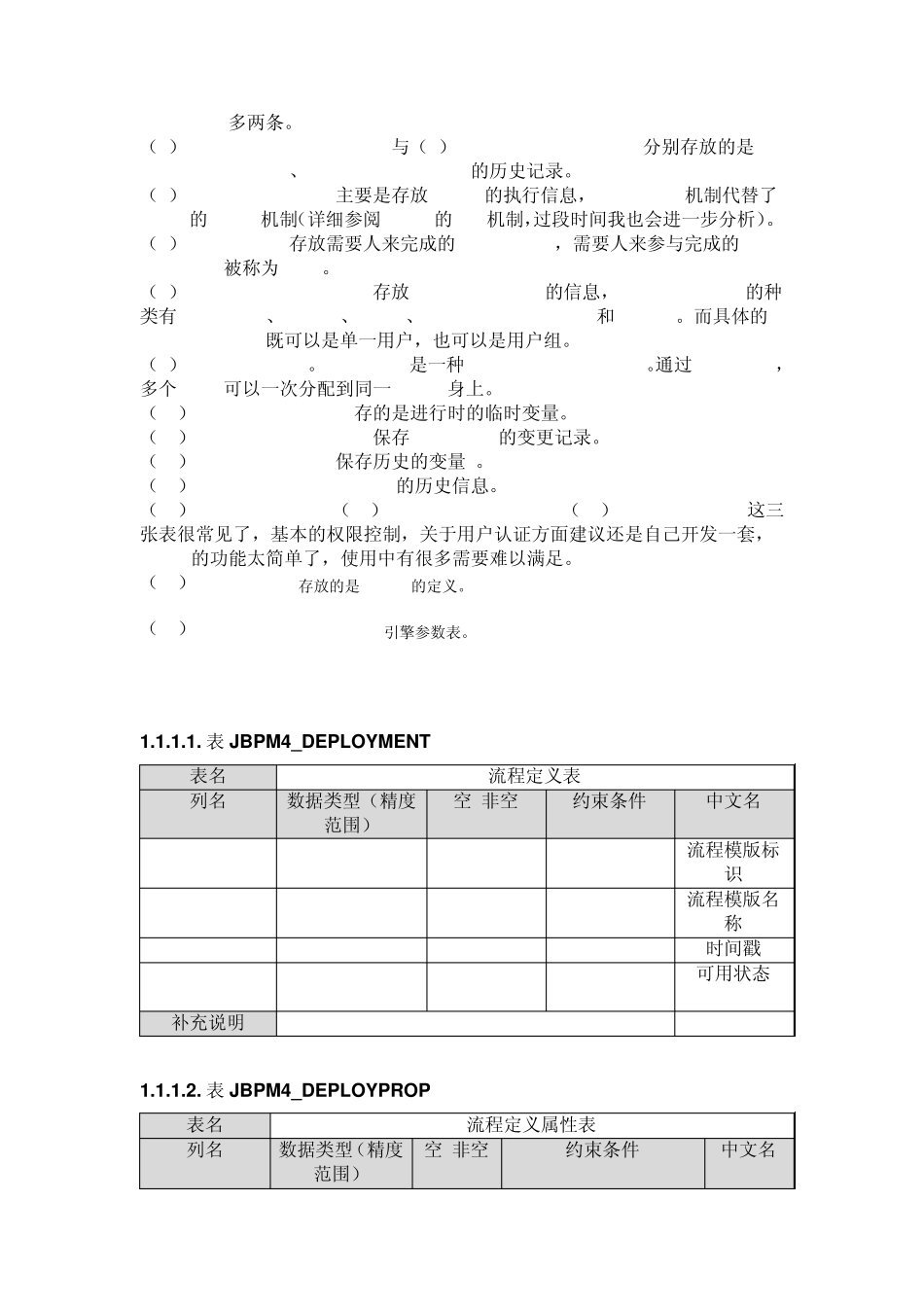

JBPM工作流表结构的详解

注：红 色的表为经常使用的表.这里不使用JBPM 自己的权限角色定义. 整体说明： JBPM4_DEPLOYMENT 流程定义表 JBPM4_DEPLOYPROP 流程定义属性表 JBPM4_EXECUTION 流程实例表 JBPM4_HIST_ACTINST 流程活动(节点)实例表 JBPM4_HIST_DETAIL 流程历史详细表 JBPM4_HIST_PROCINST 流程实例历史表 JBPM4_HIST_TASK 流程任务实例历史表 JBPM4_HIST_VAR 流程变量(上下文)历史表 JBPM4_ID_GROUP 组表 JBPM4_ID_MEMBERSHIP 用户角色表 JBPM4_ID_USER 用户表 JBPM4_JOB 定时表 JBPM4_LOB 存储表 JBPM4_PARTICIPATION 参与者表 JBPM4_SWIMLANE 泳道表 JBPM4_TASK 任务表 JBPM4_VARIABLE 上下文表 红 色的表为经常使用的表.这里不使用JBPM自己的权限角色定义. 发布一个流程deploy后 jbpm4_deployment新增一条记录 jbpm4_deployprop新增三条记录 jbpm4_lob 新增一条记录 开始一个流程startProcessInstanceByKey后 jbpm4_execution新增一条记录 jbpm4_hist_actinst 新增一条记录 jbpm4_hist_procinst新增一条记录 jbpm4_hist_task新增一条记录 jbpm4_task 新增一条记录 流程定义相关的布署信息就存储在（1） JBPM4_DEPLOYMENT、（2） JBPM4_DEPLOYPROP 及（3） JBPM4_LOB 中。上传一个包含 png和 jpdl.xml的zip包后，JBPM4_DEPLOYMENT多一条记录 JBPM4_DEPLOYPROP 多三条， JBPM4_LOB多两条。 （4）J B PM4_HIST_PROCINST 与（5） JBPM4_HIST_ACTINST 分别存放的是Process Instance、Activity Instance的历史记录。 （6）JBPM4_EXECUTION 主要是存放JBPM4的执行信息，Execution机制代替了JBPM3的Token机制（详细参阅 JBPM4的PVM机制，过段时间我也会进一步分析）。 （7）JBPM4_TASK 存放需要人来完成的Activities，需要人来参与完成的Activity 被称为 Task。 （8）JBPM4_PARTICIPATION 存放 Participation的信息，Participation的种类有 Candidate、Client、Owner、 Replaced Assignee和 Viewer。而具体的Participation既可以是单一用户，也可以是用户组。 （9）JBPM4_SWIMLANE。 Swim Lane是一种 Runtime Process Role。通过 Swim Lane，多个 Task可以一次分配到同一 Actor身上。 （10） JBPM4 _VARIABLE 存的是进行时的临时变量。 （11） JBPM4_HIST_DETAIL 保存 Variable的变更记录。 （12）JBPM4_HIST_VAR 保存历史的变量 。 （13） JBPM4_HIST_...
