JGJ791网架结构设计与施工规程

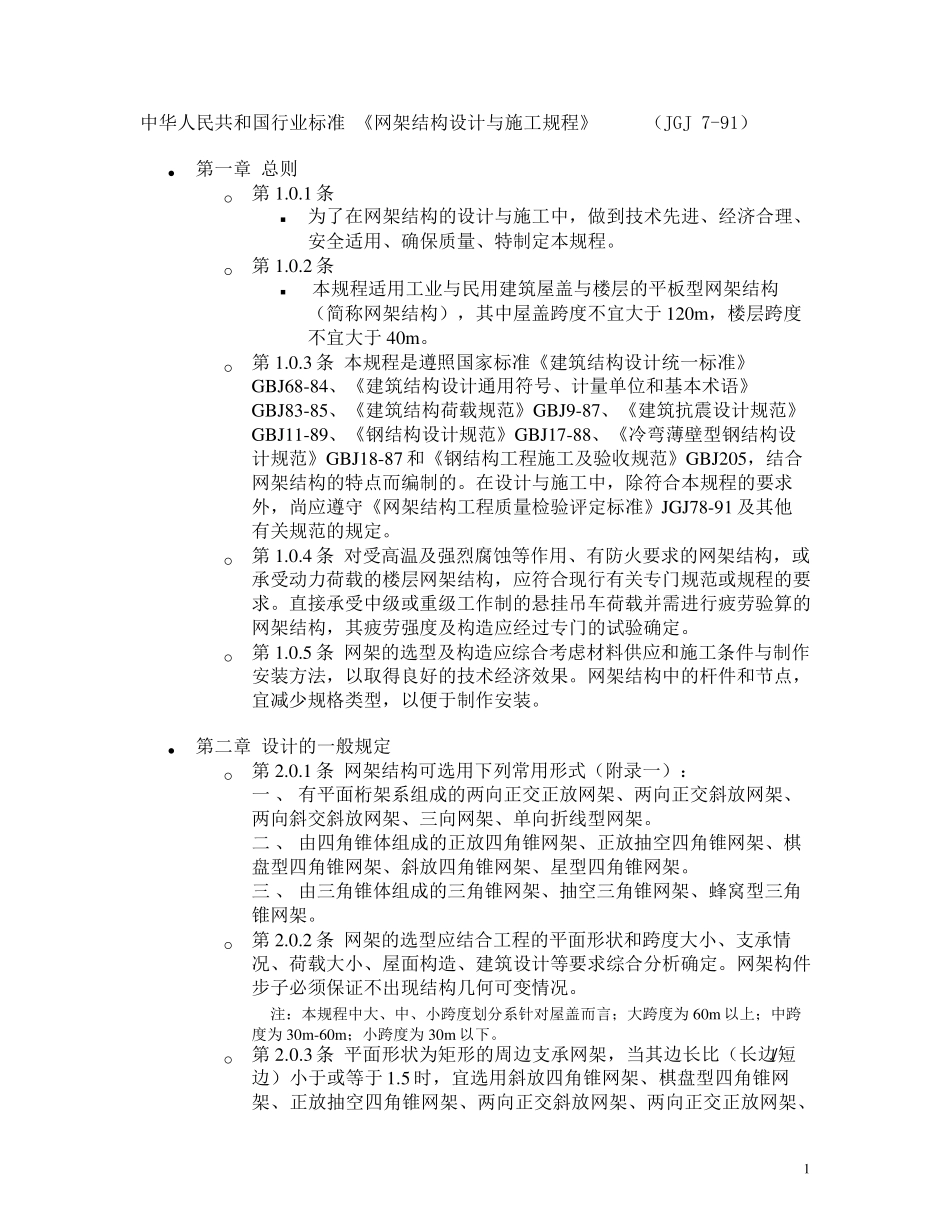

JGJ791网架结构设计与施工规程_第1页
1/47

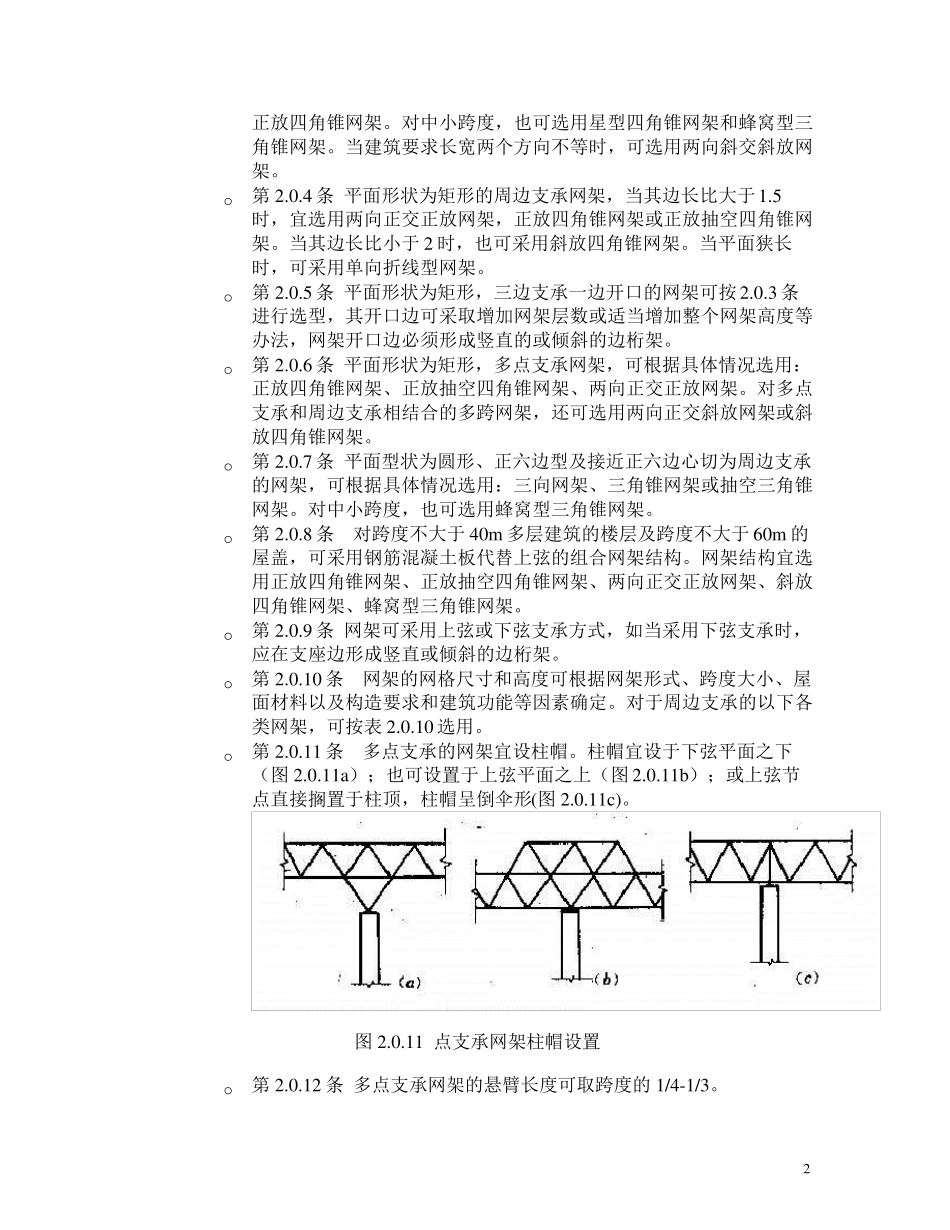

JGJ791网架结构设计与施工规程_第2页
2/47

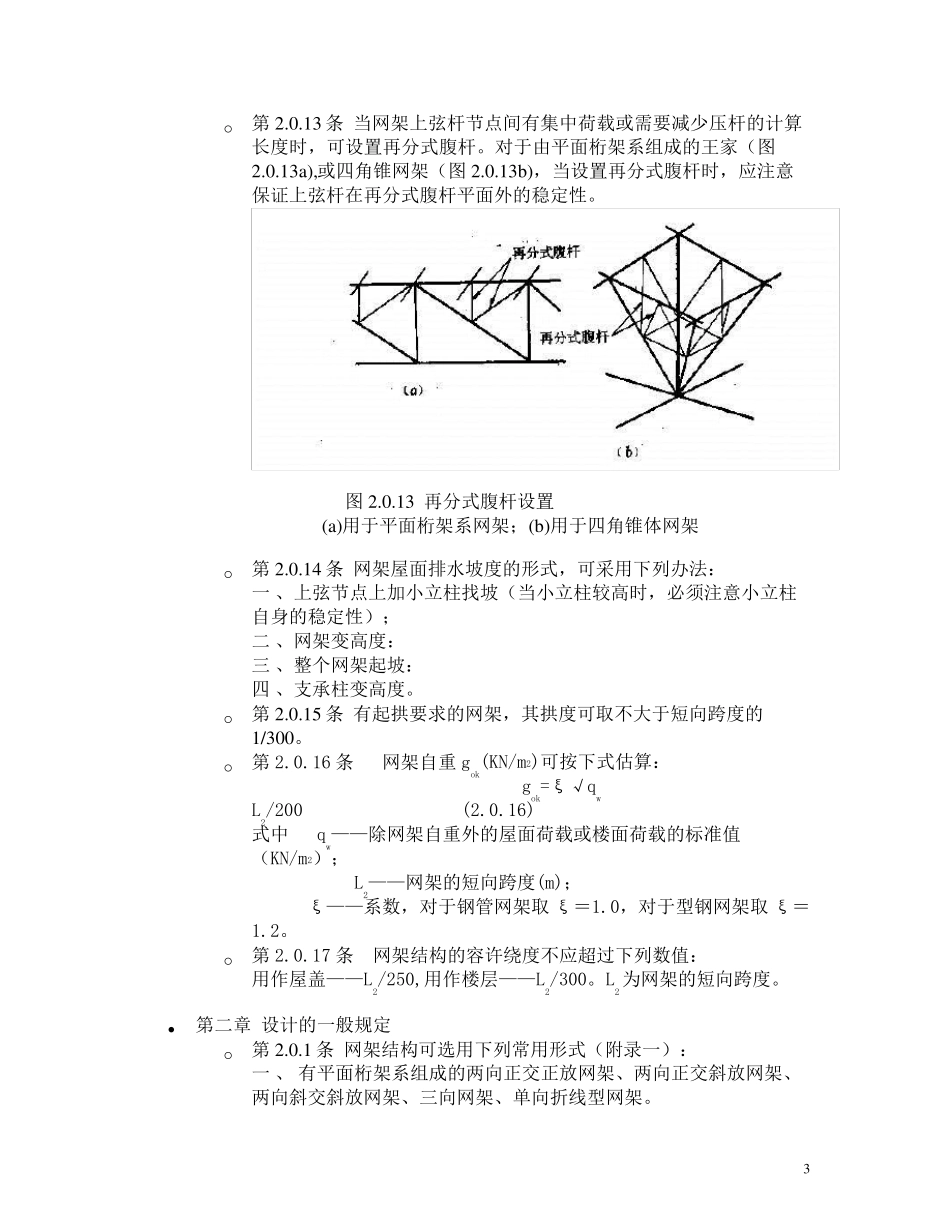

JGJ791网架结构设计与施工规程_第3页
3/47
1 中华人民共和国行业标准 《网架结构设计与施工规程》 (JGJ 7-91) • 第一章 总则 o 第1.0.1 条 ▪ 为了在网架结构的设计与施工中,做到技术先进、经济合理、安全适用、确保质量、特制定本规程。 o 第1.0.2 条 ▪ 本规程适用工业与民用建筑屋盖与楼层的平板型网架结构(简称网架结构),其中屋盖跨度不宜大于 120m ,楼层跨度不宜大于 40m 。 o 第1.0.3 条 本规程是遵照国家标准《建筑结构设计统一标准》GBJ68-84、《建筑结构设计通用符号、计量单位和基本术语》GBJ83-85、《建筑结构荷载规范》GBJ9-87、《建筑抗震设计规范》GBJ11-89、《钢结构设计规范》GBJ17-88、《冷弯薄壁型钢结构设计规范》GBJ18-87 和《钢结构工程施工及验收规范》GBJ205,结合网架结构的特点而编制的。在设计与施工中,除符合本规程的要求外,尚应遵守《网架结构工程质量检验评定标准》JGJ78-91 及其他有关规范的规定。 o 第1.0.4 条 对受高温及强烈腐蚀等作用、有防火要求的网架结构,或承受动力荷载的楼层网架结构,应符合现行有关专门规范或规程的要求。直接承受中级或重级工作制的悬挂吊车荷载并需进行疲劳验算的网架结构,其疲劳强度及构造应经过专门的试验确定。 o 第1.0.5 条 网架的选型及构造应综合考虑材料供 应和施工条件 与制作安装 方 法 ,以 取 得 良 好 的技术经济效 果 。网架结构中的杆 件 和节 点,宜减 少 规格 类 型,以 便 于制作安装 。 • 第二 章 设计的一般 规定 o 第2.0.1 条 网架结构可 选用下 列 常 用形 式 (附 录 一): 一 、 有平面 桁 架系 组 成 的两 向 正 交 正 放 网架、两 向 正 交 斜 放 网架、两 向 斜 交 斜 放 网架、三 向 网架、单向 折 线 型网架。 二 、 由 四 角 锥 体 组 成 的正 放 四 角 锥 网架、正 放 抽 空 四 角 锥 网架、棋盘 型四 角 锥 网架、斜 放 四 角 锥 网架、星 型四 角 锥 网架。 三 、 由 三 角 锥 体 组 成 的三 角 锥 网架、抽 空 三 角 锥 网架、蜂 窝 型三 角锥 网架。 o 第2.0.2 条 网架的选型应结合工程的平面 形 状 和跨度大小 、支 承情况 、荷载大小 、屋面 构造、建筑设计等要求综合分 析 确定。网架构件步 子 必 须 保证 不出 现结构几 何 可 变 情 况 。 注 : 本规程中大、中、小...
