JJG640—94差压式流量计检定规程

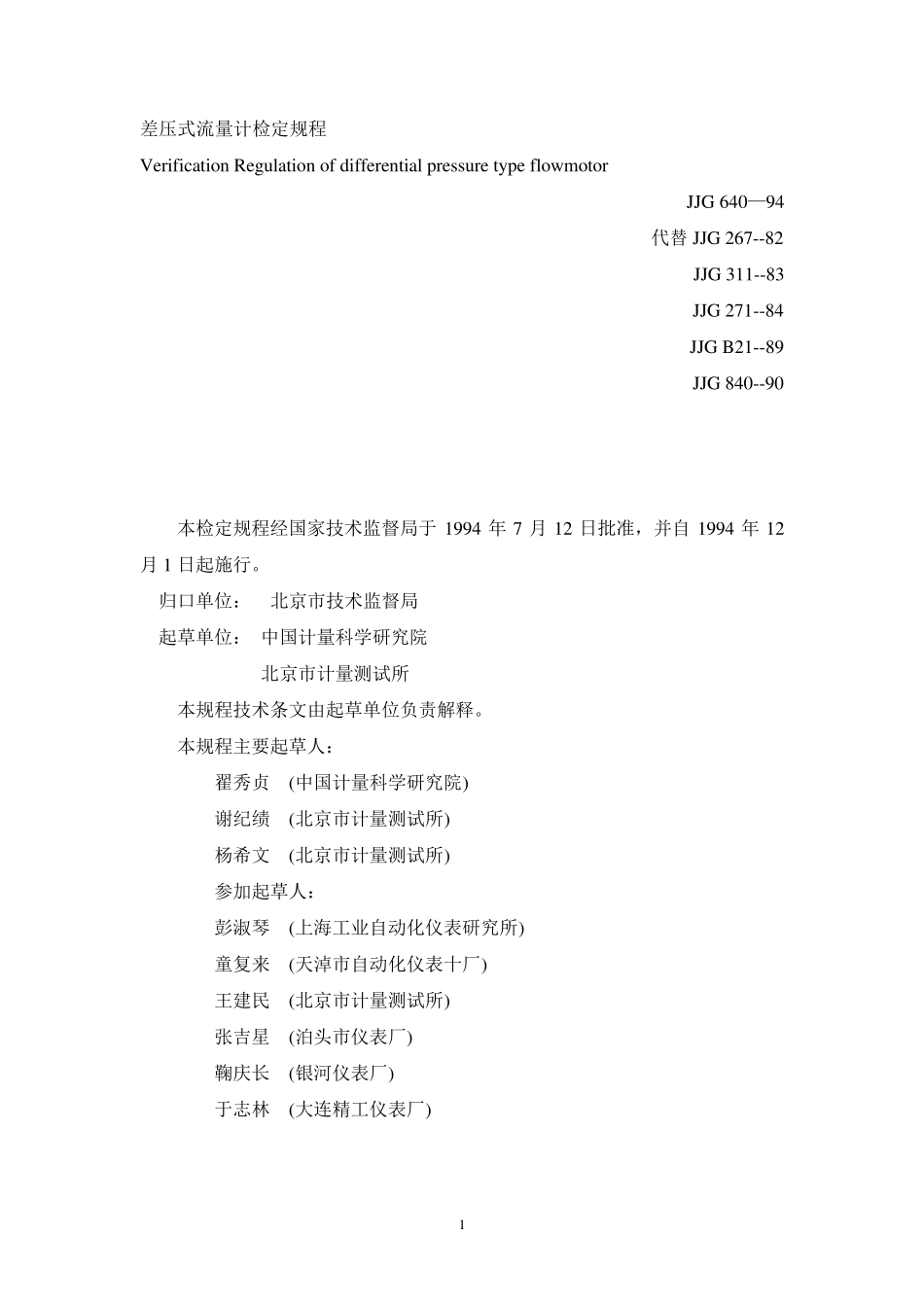

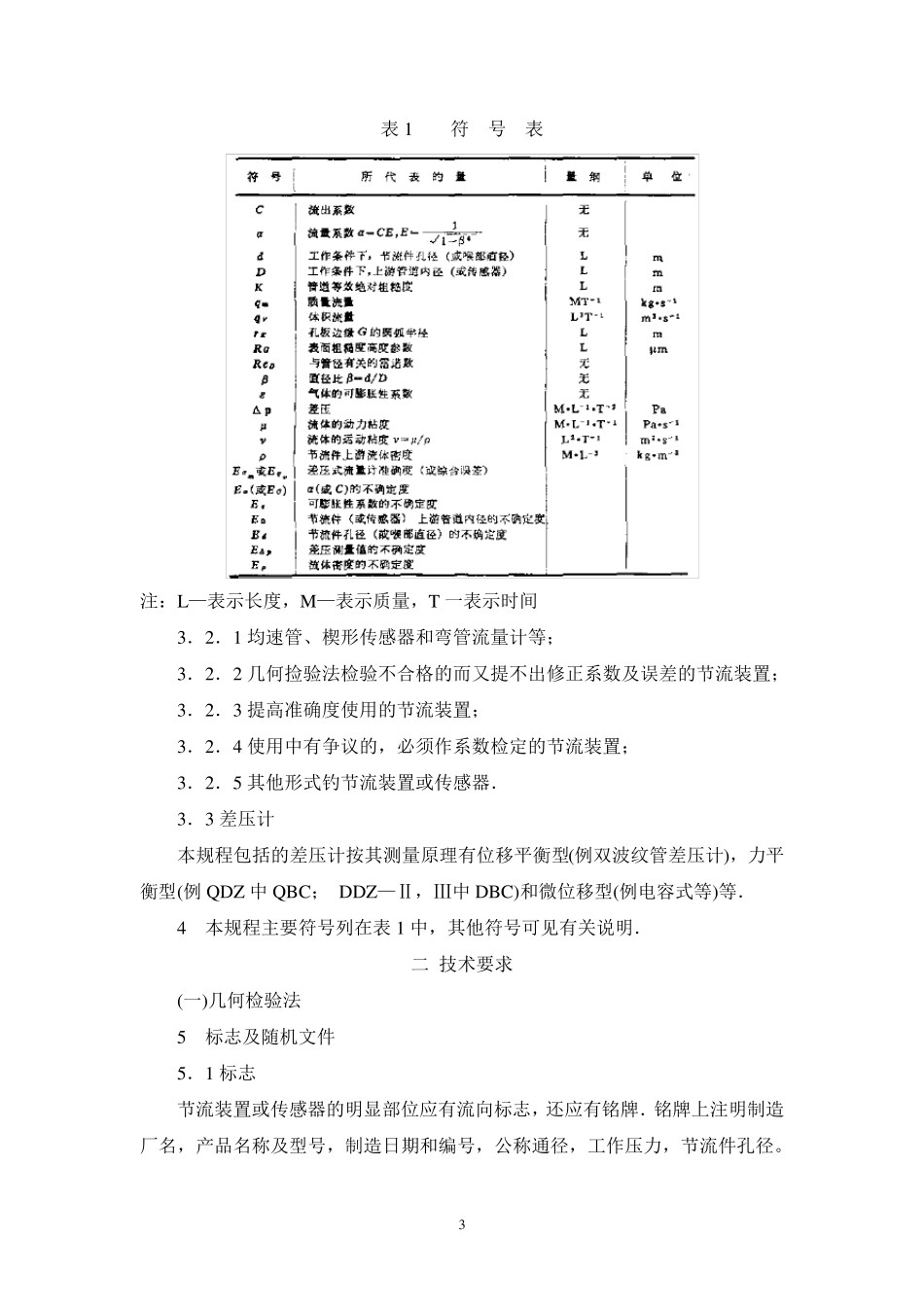

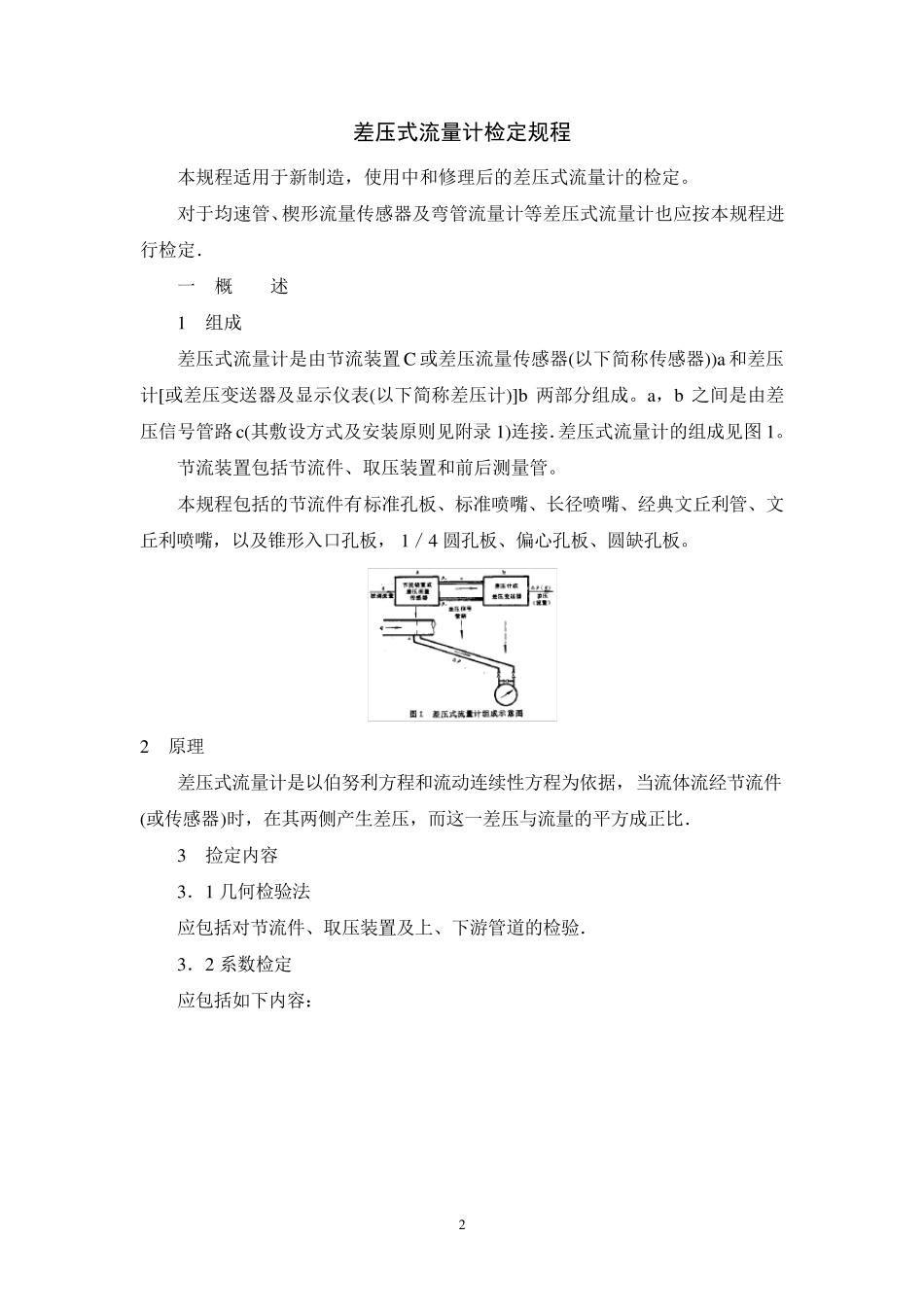

1 差压式流量计检定规程 Verification Regulation of differential pressure type flowmotor JJG 640—94 代替 JJG 267--82 JJG 311--83 JJG 271--84 JJG B21--89 JJG 840--90 本检定规程经国家技术监督局于 1994 年 7 月 12 日批准，并自 1994 年 12月 1 日起施行。 归口单位： 北京市技术监督局 起草单位： 中国计量科学研究院 北京市计量测试所 本规程技术条文由起草单位负责解释。 本规程主要起草人： 翟秀贞 (中国计量科学研究院) 谢纪绩 (北京市计量测试所) 杨希文 (北京市计量测试所) 参加起草人： 彭淑琴 (上海工业自动化仪表研究所) 童复来 (天淖市自动化仪表十厂) 王建民 (北京市计量测试所) 张吉星 (泊头市仪表厂) 鞠庆长 (银河仪表厂) 于志林 (大连精工仪表厂) 2 差压式流量计检定规程 本规程适用于新制造，使用中和修理后的差压式流量计的检定。 对于均速管、楔形流量传感器及弯管流量计等差压式流量计也应按本规程进行检定． 一 概 述 1 组成 差压式流量计是由节流装置 C 或差压流量传感器(以下简称传感器))a 和差压计[或差压变送器及显示仪表(以下简称差压计)]b 两部分组成。a，b 之间是由差压信号管路 c(其敷设方式及安装原则见附录 1)连接．差压式流量计的组成见图 1。 节流装置包括节流件、取压装置和前后测量管。 本规程包括的节流件有标准孔板、标准喷嘴、长径喷嘴、经典文丘利管、文丘利喷嘴，以及锥形入口孔板，1／4 圆孔板、偏心孔板、圆缺孔板。 2 原理 差压式流量计是以伯努利方程和流动连续性方程为依据，当流体流经节流件(或传感器)时，在其两侧产生差压，而这一差压与流量的平方成正比． 3 捡定内容 3．1 几何检验法 应包括对节流件、取压装置及上、下游管道的检验． 3．2 系数检定 应包括如下内容： 3 表1 符 号 表 注：L—表示长度，M—表示质量，T一表示时间 3．2．1 均速管、楔形传感器和弯管流量计等； 3．2．2 几何捡验法检验不合格的而又提不出修正系数及误差的节流装置； 3．2．3 提高准确度使用的节流装置； 3．2．4 使用中有争议的，必须作系数检定的节流装置； 3．2．5 其他形式钓节流装置或传感器． 3．3 差压计 本规程包括的差压计按其测量原理有位移平衡型(例双波纹管差压计)，力平衡型(例 QDZ中 QBC； DDZ—Ⅱ，Ⅲ中 DBC)和微位移型(例电容式等)等． 4 本规程主要符号列在表1 ...
