JRC航海雷达JMA7725、7710中文操作说明书

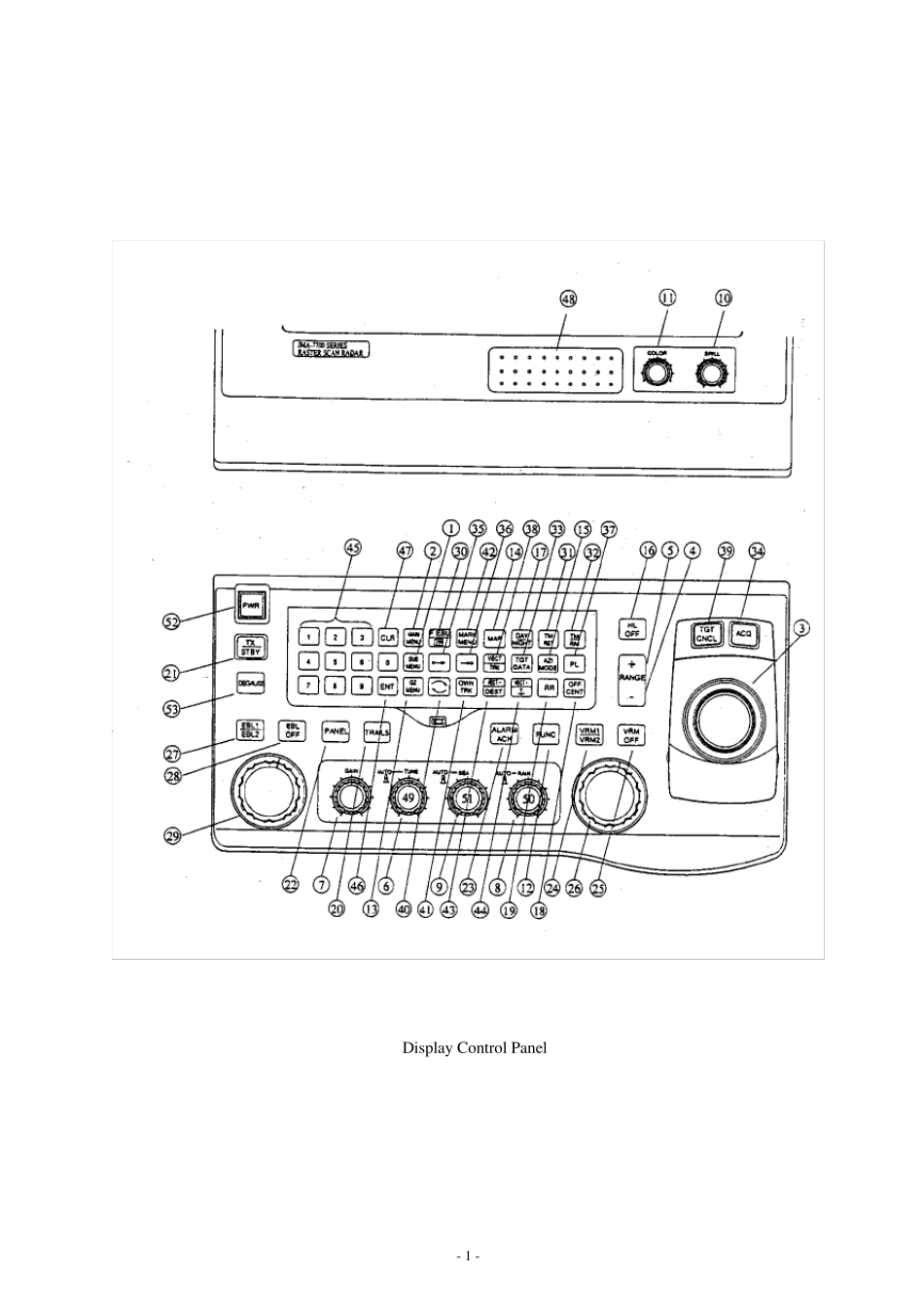

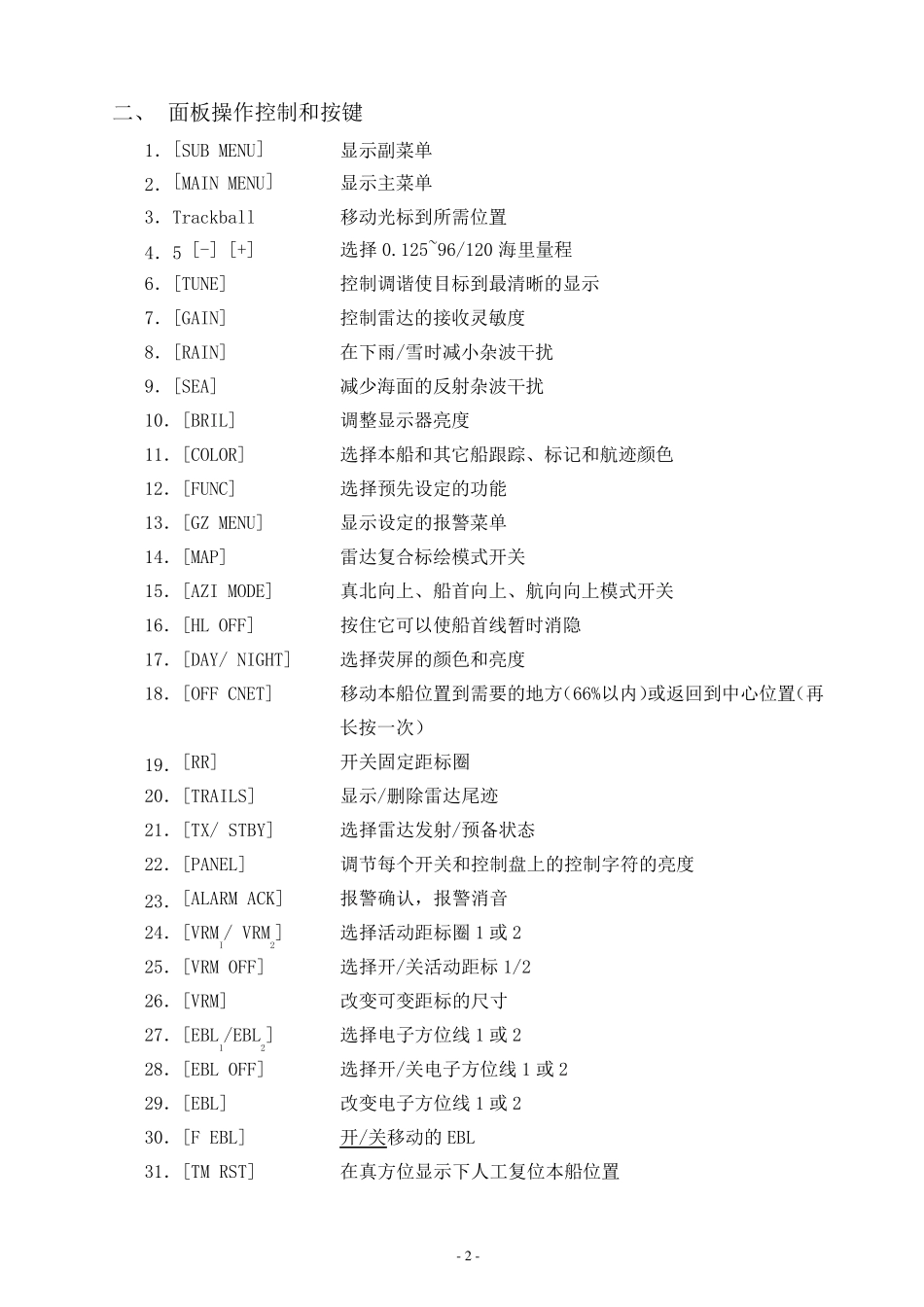

JMA-7725/7710 雷达中文操作说明书 JRC - - 1 Display Control Panel - - 2 二、 面板操作控制和按键 1．[SUB MENU] 显示副菜单 2．[MAIN MENU] 显示主菜单 3．Trackball 移动光标到所需位置 4．5 [-] [+] 选择 0.125~96/120 海里量程 6．[TUNE] 控制调谐使目标到最清晰的显示 7．[GAIN] 控制雷达的接收灵敏度 8．[RAIN] 在下雨/雪时减小杂波干扰 9．[SEA] 减少海面的反射杂波干扰 10．[BRIL] 调整显示器亮度 11．[COLOR] 选择本船和其它船跟踪、标记和航迹颜色 12．[FUNC] 选择预先设定的功能 13．[GZ MENU] 显示设定的报警菜单 14．[MAP] 雷达复合标绘模式开关 15．[AZI MODE] 真北向上、船首向上、航向向上模式开关 16．[HL OFF] 按住它可以使船首线暂时消隐 17．[DAY/ NIGHT] 选择荧屏的颜色和亮度 18．[OFF CNET] 移动本船位置到需要的地方（66%以内）或返回到中心位置（再长按一次） 19．[RR] 开关固定距标圈 20．[TRAILS] 显示/删除雷达尾迹 21．[TX/ STBY] 选择雷达发射/预备状态 22．[PANEL] 调节每个开关和控制盘上的控制字符的亮度 23．[ALARM ACK] 报警确认，报警消音 24．[VRMI/ VRM2] 选择活动距标圈 1 或 2 25．[VRM OFF] 选择开/关活动距标 1/2 26．[VRM] 改变可变距标的尺寸 27．[EBL1/EBL2] 选择电子方位线 1 或 2 28．[EBL OFF] 选择开/关电子方位线 1 或 2 29．[EBL] 改变电子方位线 1 或 2 30．[F EBL] 开/关移动的 EBL 31．[TM RST] 在真方位显示下人工复位本船位置 - - 3 32．[TM/ RM] 开/关真方位显示或相对方位显示 33．[TGT DATA] 显示目标数据或用ATA 设置清除目标数字 34．[ACQ] 在ATA 时人工选择目标 35．[] 终点开/关测量两点间的距离（雷达模式）设定两点间单一的航向（标绘模式）。 36．[] 起点开/关测量两点间距离（雷达模式）设定两点间单一的航向（标绘模式） 37．[PL] 选择发射脉冲宽度（短、中、长） 38．[VECT/ TRK] 选择真方位或相对方位矢量 39．[TGT CNCL] 在ATA 跟踪状态下取消目标特性和矢量以及停止跟踪 40．[] 开/关光标显示，在ATA 时用于显示数据 41．[OWN TRK] 使 COLOR 旋钮可以设定本船跟踪颜色 开此菜单用于设定本船跟踪内部存储或记忆清除 42．[MARK MENU] 使 COLOR 旋钮可以设置标记和线的颜色 43．[VECT-/ DEST] 在ATA 用时减少矢...
