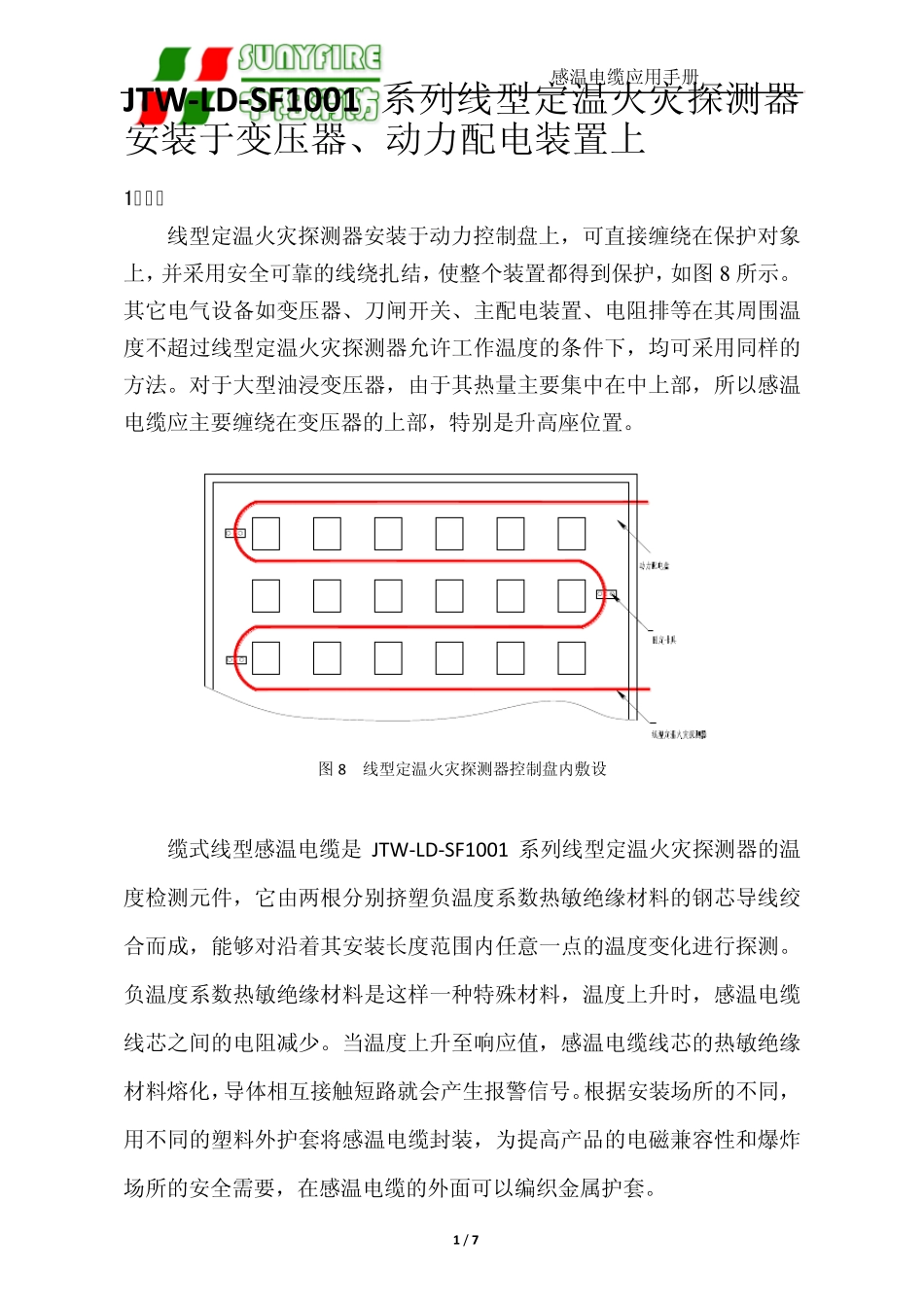

JTWLDSF1001系列线型定温火灾探测器安装于变压器、动力配电装置上_第1页
1/7
JTWLDSF1001系列线型定温火灾探测器安装于变压器、动力配电装置上_第2页
2/7

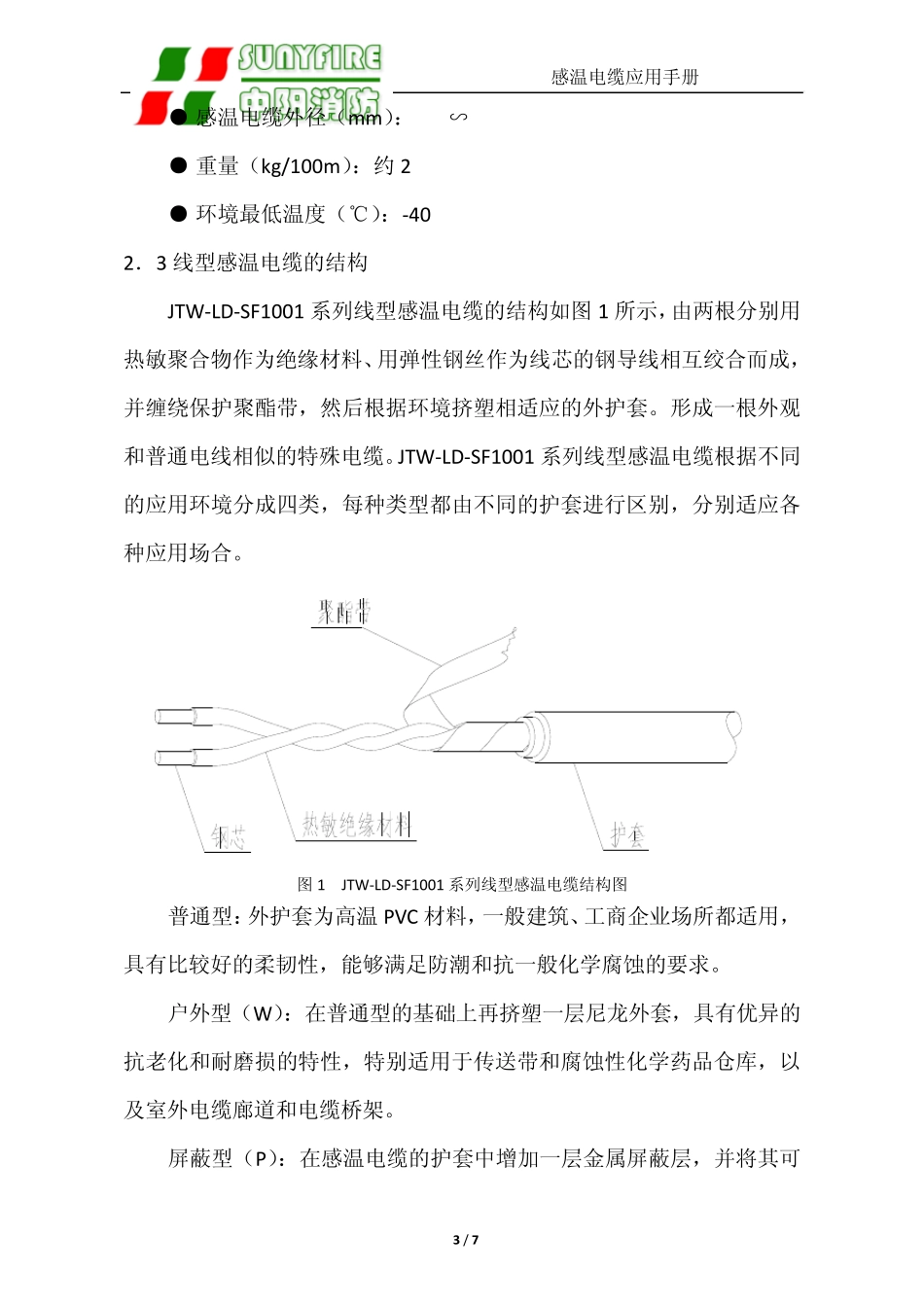

JTWLDSF1001系列线型定温火灾探测器安装于变压器、动力配电装置上_第3页
3/7
感温电缆应用手册 1 / 7 JTW -LD-SF1001 系列线型定温火灾探测器安装于变压器、动力配电装置上 1.概述 线型定温火灾探测器安装于动力控制盘上,可直接缠绕在保护对象上,并采用安全可靠的线绕扎结,使整个装置都得到保护,如图 8 所示。其它电气设备如变压器、刀闸开关、主配电装置、电阻排等在其周围温度不超过线型定温火灾探测器允许工作温度的条件下,均可采用同样的方法。对于大型油浸变压器,由于其热量主要集中在中上部,所以感温电缆应主要缠绕在变压器的上部,特别是升高座位置。 图 8 线型定温火灾探测器控制盘内敷设 缆式线型感温电缆是 JTW -LD-SF1001 系列线型定温火灾探测器的温度检测元件,它由两根分别挤塑负温度系数热敏绝缘材料的钢芯导线绞合而成,能够对沿着其安装长度范围内任意一点的温度变化进行探测。负温度系数热敏绝缘材料是这样一种特殊材料,温度上升时,感温电缆线芯之间的电阻减少。当温度上升至响应值,感温电缆线芯的热敏绝缘材料熔化,导体相互接触短路就会产生报警信号。根据安装场所的不同,用不同的塑料外护套将感温电缆封装,为提高产品的电磁兼容性和爆炸场所的安全需要,在感温电缆的外面可以编织金属护套。 感温电缆应用手册 2 / 7 JTW -LD-SF1001 系列线型定温火灾探测器自推出以来,由于具有良好的环境适应性,能够近距离或贴近保护,在各种潮湿、污染、粉尘的消防探测场所能够高可靠地工作,所以被广泛地应用在仓库、货场、电缆隧道、车辆隧道、油气输送管道、油罐、变压器、皮带输送机及机车、配电盘等消防探测场所。JTW -LD-SF1001 系列线型定温火灾探测器的功用已经在发电厂、钢铁公司等领域的电缆火灾实战中得到成功的确认,并越来越多地推广在石化、电力输变送、交通、储运、餐饮等各行各业。 JTW -LD-SF1001 系列线型定温火灾探测器的应用应遵循国家消防规范、标准和当地消防主管部门颁发技术准则,本手册的编排也是遵循这一基本原则,并尽量保持其实时有效性。另一方面现行规范对该产品的某些高危险的特殊场所还没有详细的描述,本手册在生产商多年的应用研究基础上提供了一个参考的安装指导。但规范、标准都是不断发展的,所以生产商建议使用该产品的各方应与当地消防主管部门协商,并与其保持一致,满足现行标准和规范的要求。 2.线型定温火灾探测器 JTW -LD-SF1001 系列线型定温火灾探测器具有数字式报警位置显示功能,能够直接显示感温电缆上报警点位置...
